UKR - 26

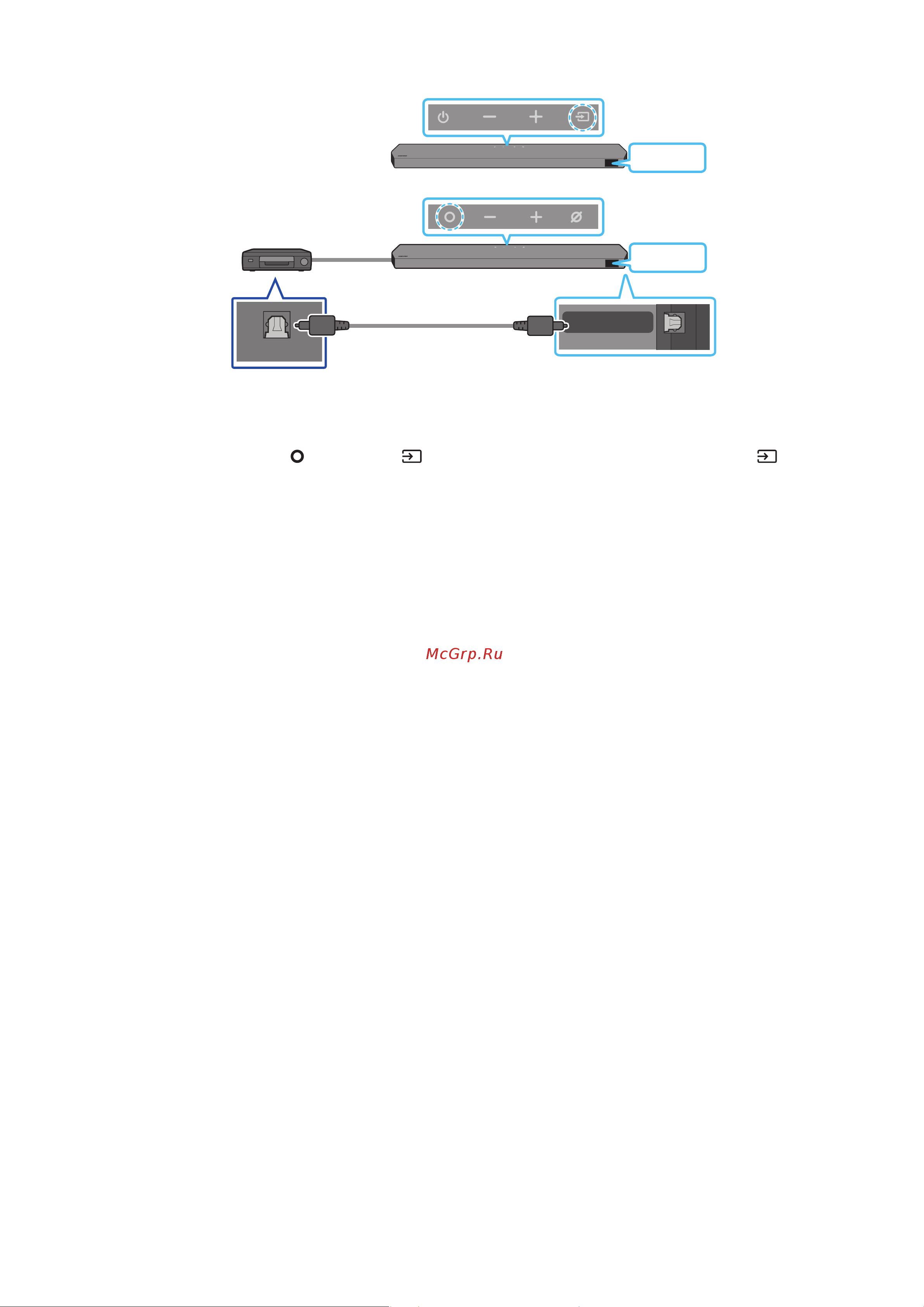

Спосіб № 2. Підключення за допомогою оптичного кабелю
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Програвач BD / програвач DVD-дисків /
телеприставка / ігрова консоль
Верхня частина звукової панелі Soundbar
D.IN
Оптичний кабель
(не входить у комплект)
Нижня частина звукової панелі Soundbar
<Q930B / Q800B>
Верхня частина звукової панелі Soundbar
D.IN
<Q700B>
1. Скористайтеся оптичним кабелем (не входить до комплекту постачання), щоб з’єднати роз’єм DIGITAL AUDIO IN (OPTICAL) на основному блоці звукової панелі
Soundbar і порт OPTICAL OUT на зовнішньому пристрої.
2. Увімкніть звукову панель Soundbar і зовнішній пристрій.
3. Щоб вибрати режим "D.IN", натисніть кнопку
(Мультифункція) / (Джерело) у верхній частині звукової панелі Soundbar або кнопку (Джерело) на
пульті ДК.
4. Звук із зовнішнього джерела відтворюватиметься через звукову панель Soundbar.
