12

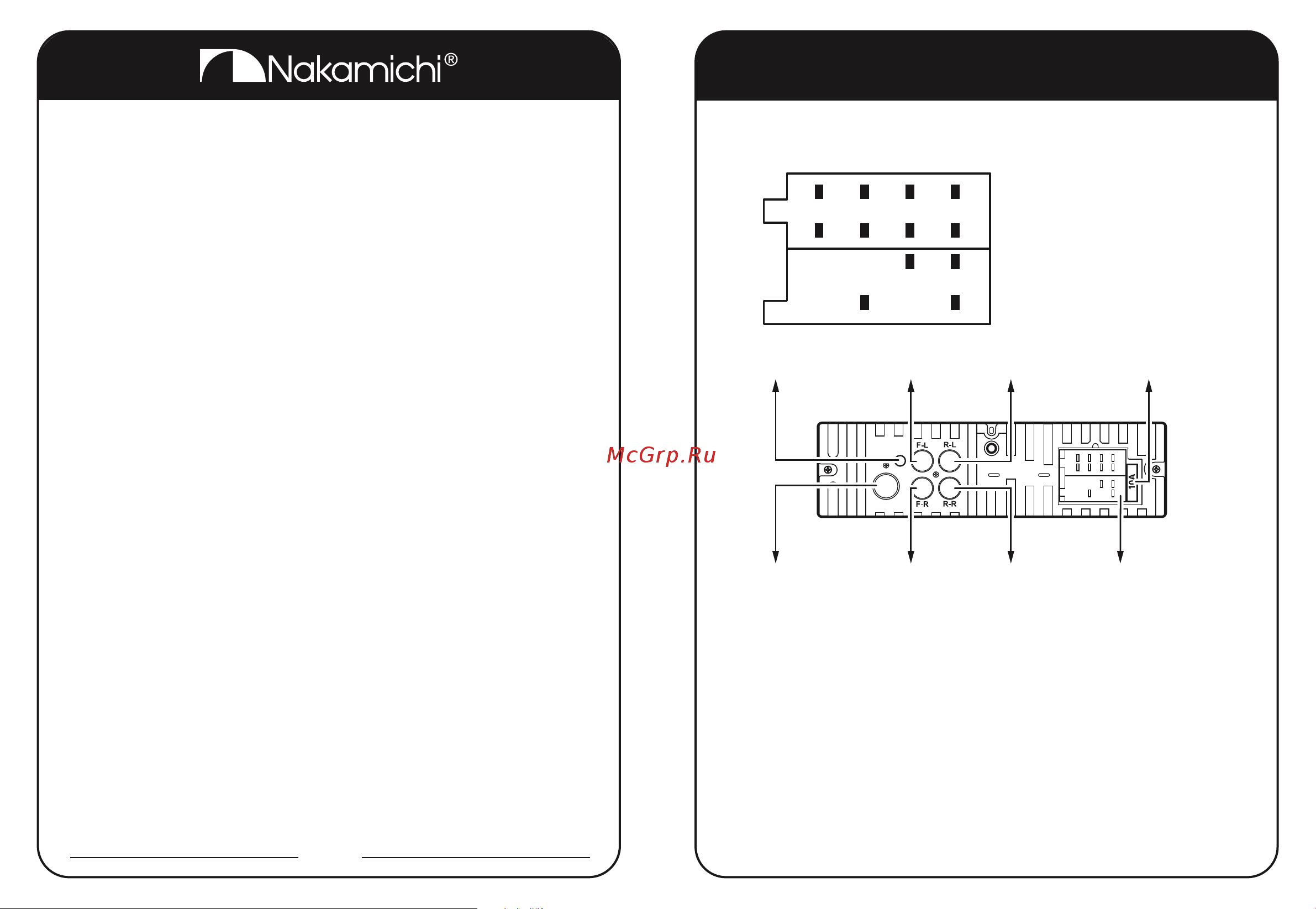

СХЕМА ПОДКЛЮЧЕНИЯ
Предохранитель 10 А
Внешний микрофон
(не входит в комплект)
Задний
левый RCA-выход
Передний
левый RCA-выход
синий ........ + 12 В (питание антенны/усилителя)
красный ... + ACC (при включённом зажигании)
жёлтый ..... + 12 В (аккумулятор)
чёрный ..... − GND (масса)
фиолетовый.............. задний правый +
фиолетово-чёрный ... задний правый −
серый........................ передний правый +
серо-чёрный ............. передний правый −
белый ....................... передний левый +
бело-чёрный ............. передний левый −
зелёный.................... задний левый +
зелёно-чёрный.......... задний левый −
Передний правый
RCA-выход
Задний правый
RCA-выход
Разъем антенны
(не входит в комплект)
Питание/
Динамики
B
B
A
A
Задний
правый
+
–
Передний
правый
+
–
Передний
левый
+
–
Задний
левый
+
–
Питание
антенны
(синий)
ACC +12V
(красный)
Аккумулятор (желтый) GND (черный)
ХАРАКТЕРИСТИКИ
Общие
Напряжение:
Максимальная мощность:
Сопротивление динамиков:
Размеры:
Вес:
Предохранитель:
DC 12 V
4×50 W
4 – 8 Ом
178×111×50 мм
0,4 кг
10 А
Радио
Диапазон частот FM:
Диапазон частот AM:
87.5 MHz – 108.0 MHz
522 kHz –1620 kHz
USB
Аудио-форматы:
Тип USB:
Макс. объем источника
Напряжение:
Диапазон частот:
MP3/WMA/FLAC
2.0
64 GB
5V/1A
20 Hz – 20 kHz
Bluetooth
Версия:
Профили:
Частота:
5.1
A2DP, AVRCP, HFP
2.4 GHz
