JBL Studio 280 BK [6/8] Studio 290 280 270

Содержание

• Harman 1
• Jbl studio серия 2 1
• Колонки 1
• Www jbi com 2
• Благодарим вас за выбор данного продукта jbl 2
• В каждой коробке содержится одна или две колонки в зависимости от модели как указано ниже 2
• Вот уже более 67 лет инженеры компании jbl занимаются записью и воспроизведением музыки и фильмов во всех возможных аспектах от живых представлений до записей которые вы проигрываете на ходу дома в машине или на работе 2
• Комплект поставки 2
• Мы уверены что выбранная вами система jbl полностью оправдает ваши ожидания и вы снова выберете продукты компании jbl когда решите приобрести дополнительное аудио оборудование 2
• Размещение 3
• Studio 235c studio 225c 4
• Www jbi com 4
• Снимите клейкие резиновые ножки с пластины и прикрепите их ко дну колонки центрального канала 4
• Центральную колонку следует располагать непосредственно над или под экраном телевизора по центру колонка должна находиться не более чем на 60 см 2 фута выше или ниже высокочастотных динамиков передней левой и передней правой колонок если ваш телевизор достаточно глубокий можно поставить центральную колонку на него так чтобы ее передний край оказался вровень с передним краем телевизора 4
• Studio 230 220 210 боковые каналы 5 1 канальная система 5
• Studio 230 220 210 боковые каналы 7 1 канальная система 5
• Www jbl com 5
• При использовании этих колонок в качестве боковых колонок 5 1 канальной системы располагайте их немного за слушателем лицом друг к другу в идеале они должны находиться на высоте 1 5 1 8 м 5 6 футов над уровнем пола как вариант можно расположить их на стене за слушателем и повернуть вперед боковые колонки не должны привлекать к себе внимания во время вопроизведения звука поэкспериментируйте с их расположением пока не получите рассеянный фоновый звук сопровождающий звуки от передней левой передней правой и центральной колонок 5
• При использовании этих колонок в качестве боковых колонок 7 1 канальной системы располагайте боковые колонки непосредственно по бокам от слушателя на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола располагайте задние боковые колонки на стене за слушателем также на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола и на расстоянии 0 9 1 8 м 3 6 футов друг от друга 5
• Studio 230 220 210 235с 225с 6
• Studio 290 280 270 6
• В блоках подключений studio 290 280 270 имеется два набора входных клемм соединенных металлическими перемычками верхний набор клемм предназначен для подключения динамиков средних и высоких частот а нижний набор для подключения вуфера вуферов такое расположение позволяет подключать колонки двумя проводами используя один усилитель или два стерео усилителя двухпроводное подключение обеспечивает более высокое качество звука и большую гибгость при выборе усилителя мощности по сравнению с однопроводным подключением 7
• Двухпроводное подключение studio 290 280 270 7
• Двухпроводное подключение с двумя усилителями 7
• Двухпроводное подключение с одним усилителем 7
• Для получения более подробной информации о различных вариантах выполнения проводных соединений и подключений колонок связывайтесь с местным дилером jbl 7
• Перед выполнением двухпроводного подключения снимите перемычки снимите перемычки 7
• Harman 8
• Уход за колонками 8

Похожие устройства

• Alpina 63 YV Инструкция по эксплуатации
• Philips Aqua GC8650/80 Инструкция по эксплуатации
• Alpina 72 Y Инструкция по эксплуатации
• Alpina 72 YH Инструкция по эксплуатации
• Polaris PVS 1501 Инструкция по эксплуатации
• Alpina A 102 G Инструкция по эксплуатации
• Delonghi ECAM 44.620.S Инструкция по эксплуатации
• Alpina A 102 HB Инструкция по эксплуатации
• Delonghi Lattissima Pro EN750 MB Инструкция по эксплуатации
• Alpina A 102 HG Инструкция по эксплуатации
• Delonghi Eletta Cappuccino Top ECAM 45.760.W Инструкция по эксплуатации
• Alpina A 108 HB Инструкция по эксплуатации
• Polaris PHD 2079Li Инструкция по эксплуатации
• Alpina A 63 MG Инструкция по эксплуатации
• Polaris PHD 2245Ti Black/Green Инструкция по эксплуатации
• Alpina A 63 VDB Инструкция по эксплуатации
• Rowenta Respectissim 7/7 SF7420D0 Сертификат
• Rowenta Respectissim 7/7 SF7420D0 Инструкция по эксплуатации
• Alpina A 72 G Инструкция по эксплуатации
• Rowenta TN8220D4 Сертификат

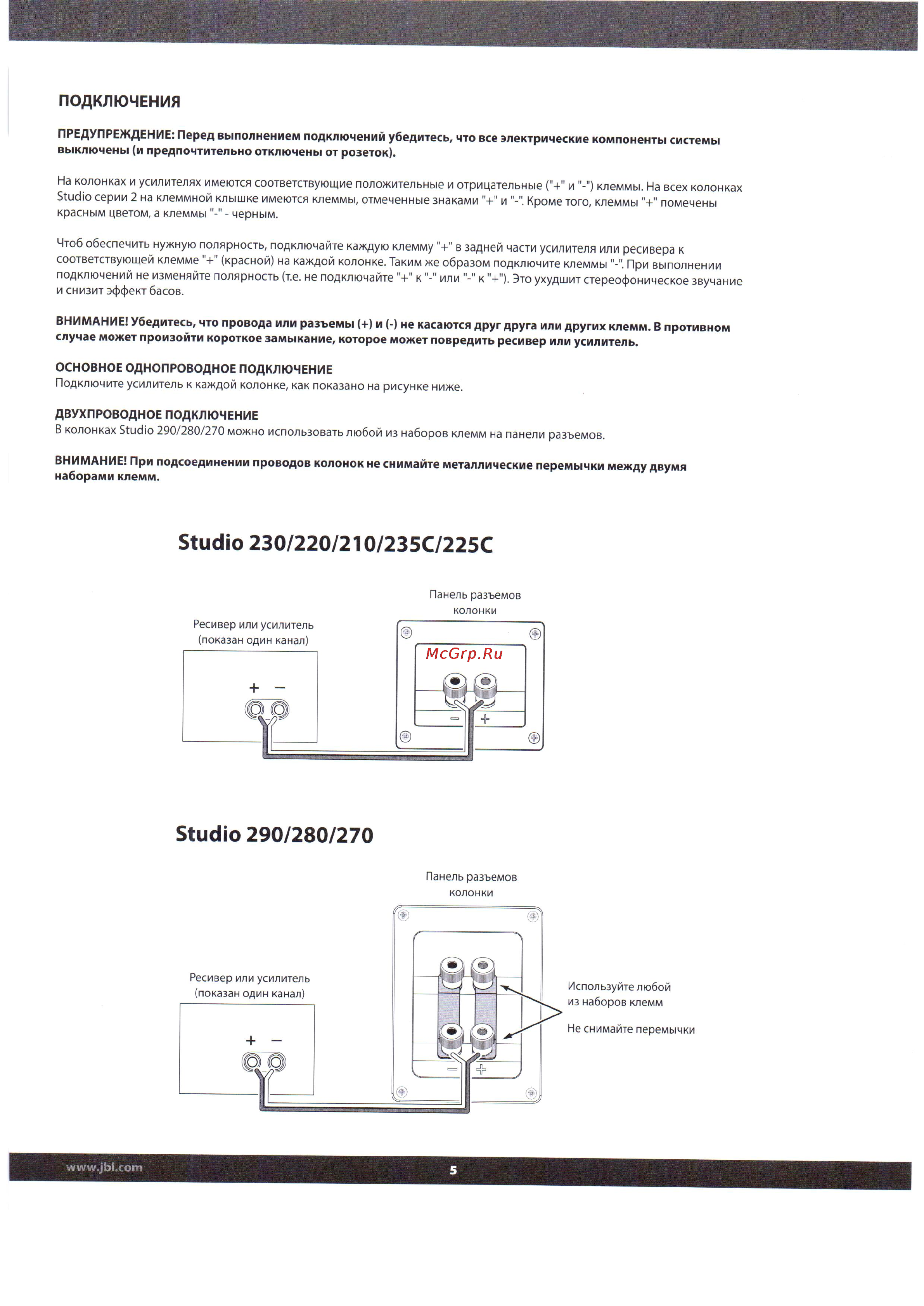

и SHJ ПОДКЛЮЧЕНИЯ ПРЕДУПРЕЖДЕНИЕ Перед выполнением подключений убедитесь что все электрические компоненты системы выключены и предпочтительно отключены от розеток На колонках и усилителях имеются соответствующие положительные и отрицательные и клеммы На всех колонках Studio серии 2 на клеммной клышке имеются клеммы отмеченные знаками и Кроме того клеммы помечены красным цветом а клеммы черным Чтоб обеспечить нужную полярность подключайте каждую клемму в задней части усилителя или ресивера к соответствующей клемме красной на каждой колонке Таким же образом подключите клеммы При выполнении подключений не изменяйте полярность т е не подключайте кили к Это ухудшит стереофоническое звучание и снизит эффект басов ВНИМАНИЕ Убедитесь что провода или разъемы и не касаются друг друга или других клемм В противном случае может произойти короткое замыкание которое может повредить ресивер или усилитель ОСНОВНОЕ ОДНОПРОВОДНОЕ ПОДКЛЮЧЕНИЕ Подключите усилитель к каждой колонке как показано на рисунке ниже ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ В колонках Studio 290 280 270 можно использовать любой из наборов клемм на панели разъемов ВНИМАНИЕ При подсоединении проводов колонок не снимайте металлические перемычки между двумя наборами клемм Studio 230 220 210 235С 225С Панель разъемов колонки Ресивер или усилитель показан один канал Studio 290 280 270 Панель разъемов колонки Ресивер или усилитель показан один канал Используйте любой из наборов клемм Не снимайте перемычки
