JBL Studio 280 BK [7/8] В блоках подключений studio 290 280 270 имеется два набора входных клемм соединенных металлическими перемычками верхний набор клемм предназначен для подключения динамиков средних и высоких частот а нижний набор для подключения вуфера вуферов такое расположение позволяет подключать колонки двумя проводами используя один усилитель или два стерео усилителя двухпроводное подключение обеспечивает более высокое качество звука и большую гибгость при выборе усилителя мощности по сравнению с однопроводным подключением
![JBL Studio 280 BK [7/8] В блоках подключений studio 290 280 270 имеется два набора входных клемм соединенных металлическими перемычками верхний набор клемм предназначен для подключения динамиков средних и высоких частот а нижний набор для подключения вуфера вуферов такое расположение позволяет подключать колонки двумя проводами используя один усилитель или два стерео усилителя двухпроводное подключение обеспечивает более высокое качество звука и большую гибгость при выборе усилителя мощности по сравнению с однопроводным подключением](/views2/1101715/page7/bg7.png)
Содержание
- Harman 1
- Jbl studio серия 2 1
- Колонки 1
- Www jbi com 2
- Благодарим вас за выбор данного продукта jbl 2
- В каждой коробке содержится одна или две колонки в зависимости от модели как указано ниже 2
- Вот уже более 67 лет инженеры компании jbl занимаются записью и воспроизведением музыки и фильмов во всех возможных аспектах от живых представлений до записей которые вы проигрываете на ходу дома в машине или на работе 2
- Комплект поставки 2
- Мы уверены что выбранная вами система jbl полностью оправдает ваши ожидания и вы снова выберете продукты компании jbl когда решите приобрести дополнительное аудио оборудование 2
- Размещение 3
- Studio 235c studio 225c 4
- Www jbi com 4
- Снимите клейкие резиновые ножки с пластины и прикрепите их ко дну колонки центрального канала 4
- Центральную колонку следует располагать непосредственно над или под экраном телевизора по центру колонка должна находиться не более чем на 60 см 2 фута выше или ниже высокочастотных динамиков передней левой и передней правой колонок если ваш телевизор достаточно глубокий можно поставить центральную колонку на него так чтобы ее передний край оказался вровень с передним краем телевизора 4
- Studio 230 220 210 боковые каналы 5 1 канальная система 5
- Studio 230 220 210 боковые каналы 7 1 канальная система 5
- Www jbl com 5
- При использовании этих колонок в качестве боковых колонок 5 1 канальной системы располагайте их немного за слушателем лицом друг к другу в идеале они должны находиться на высоте 1 5 1 8 м 5 6 футов над уровнем пола как вариант можно расположить их на стене за слушателем и повернуть вперед боковые колонки не должны привлекать к себе внимания во время вопроизведения звука поэкспериментируйте с их расположением пока не получите рассеянный фоновый звук сопровождающий звуки от передней левой передней правой и центральной колонок 5
- При использовании этих колонок в качестве боковых колонок 7 1 канальной системы располагайте боковые колонки непосредственно по бокам от слушателя на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола располагайте задние боковые колонки на стене за слушателем также на высоте минимум 1 5 1 8 м 5 6 футов над уровнем пола и на расстоянии 0 9 1 8 м 3 6 футов друг от друга 5
- Studio 230 220 210 235с 225с 6
- Studio 290 280 270 6
- В блоках подключений studio 290 280 270 имеется два набора входных клемм соединенных металлическими перемычками верхний набор клемм предназначен для подключения динамиков средних и высоких частот а нижний набор для подключения вуфера вуферов такое расположение позволяет подключать колонки двумя проводами используя один усилитель или два стерео усилителя двухпроводное подключение обеспечивает более высокое качество звука и большую гибгость при выборе усилителя мощности по сравнению с однопроводным подключением 7
- Двухпроводное подключение studio 290 280 270 7
- Двухпроводное подключение с двумя усилителями 7
- Двухпроводное подключение с одним усилителем 7
- Для получения более подробной информации о различных вариантах выполнения проводных соединений и подключений колонок связывайтесь с местным дилером jbl 7
- Перед выполнением двухпроводного подключения снимите перемычки снимите перемычки 7
- Harman 8
- Уход за колонками 8
Похожие устройства
- Alpina 63 YV Инструкция по эксплуатации
- Philips Aqua GC8650/80 Инструкция по эксплуатации
- Alpina 72 Y Инструкция по эксплуатации
- Alpina 72 YH Инструкция по эксплуатации
- Polaris PVS 1501 Инструкция по эксплуатации
- Alpina A 102 G Инструкция по эксплуатации
- Delonghi ECAM 44.620.S Инструкция по эксплуатации
- Alpina A 102 HB Инструкция по эксплуатации
- Delonghi Lattissima Pro EN750 MB Инструкция по эксплуатации
- Alpina A 102 HG Инструкция по эксплуатации
- Delonghi Eletta Cappuccino Top ECAM 45.760.W Инструкция по эксплуатации
- Alpina A 108 HB Инструкция по эксплуатации
- Polaris PHD 2079Li Инструкция по эксплуатации
- Alpina A 63 MG Инструкция по эксплуатации
- Polaris PHD 2245Ti Black/Green Инструкция по эксплуатации
- Alpina A 63 VDB Инструкция по эксплуатации
- Rowenta Respectissim 7/7 SF7420D0 Сертификат
- Rowenta Respectissim 7/7 SF7420D0 Инструкция по эксплуатации
- Alpina A 72 G Инструкция по эксплуатации
- Rowenta TN8220D4 Сертификат

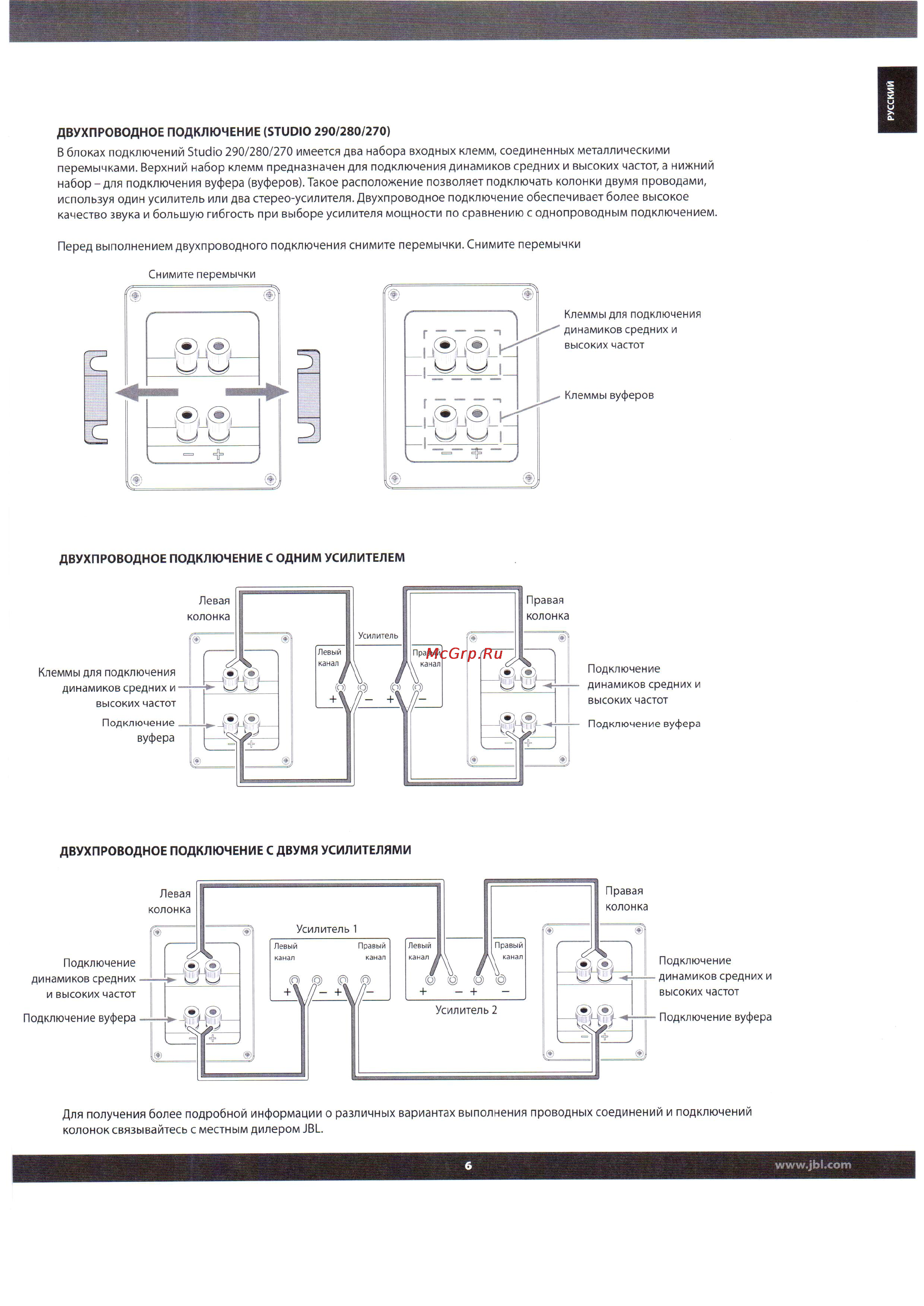

ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ STUDIO 290 280 270 В блоках подключений Studio 290 280 270 имеется два набора входных клемм соединенных металлическими перемычками Верхний набор клемм предназначен для подключения динамиков средних и высоких частот а нижний набор для подключения вуфера вуферов Такое расположение позволяет подключать колонки двумя проводами используя один усилитель или два стерео усилителя Двухпроводное подключение обеспечивает более высокое качество звука и большую гибгость при выборе усилителя мощности по сравнению с однопроводным подключением Перед выполнением двухпроводного подключения снимите перемычки Снимите перемычки Клеммы для подключения динамиков средних и высоких частот Клеммы вуферов ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ С ОДНИМ УСИЛИТЕЛЕМ Клеммы для подключения динамиков средних и высоких частот Подключение вуфера Подключение динамиков средних и высоких частот Подключение вуфера ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ С ДВУМЯ УСИЛИТЕЛЯМИ Подключение динамиков средних и высоких частот Подключение вуфера Подключение динамиков средних и высоких частот Подключение вуфера Для получения более подробной информации о различных вариантах выполнения проводных соединений и подключений колонок связывайтесь с местным дилером JBL
