Sony KD-32W800 [277/437] Необходими инструменти
![Sony KD-32W800 [277/437] Необходими инструменти](/views2/2017156/page277/bg115.png)
− 7 (BG) −
BG

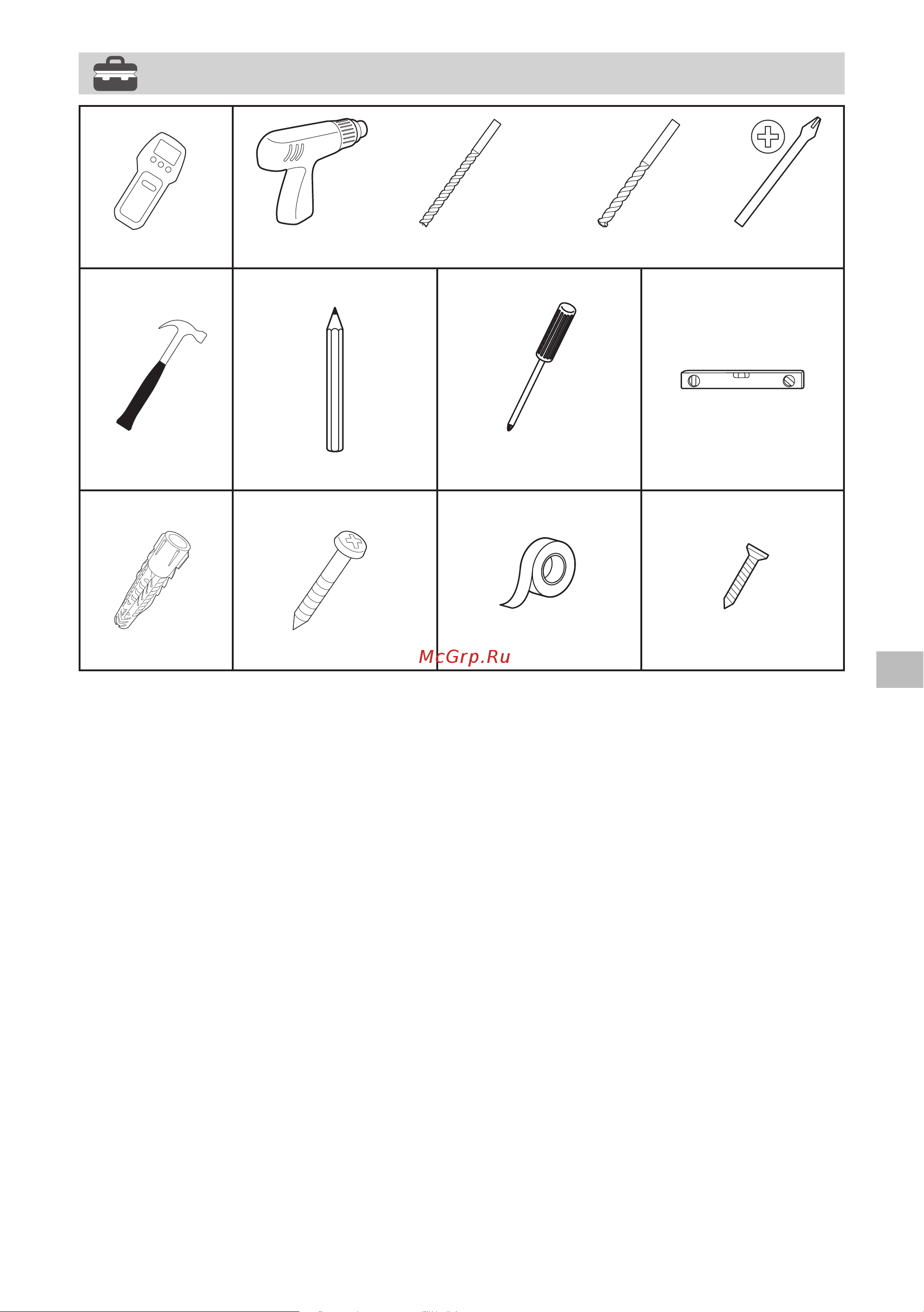

Необходими инструменти
*1
5,5 mm 10 mm
*2
1,5 N·m
{15 kgf·cm}
(4)
*2
8 mm x 60 mm
(4)
*3
5 mm
*1 Само за суха стена с дървени летви
*2 Само за плътен бетон или бетонни блокчета
*3 Само за телевизори с по-голям екран от 75”
