− 10 (RU) −
Если выбрана компактная установка
(2-b):
Пример, разметка в месте “a” для прикрепления
основания (20)

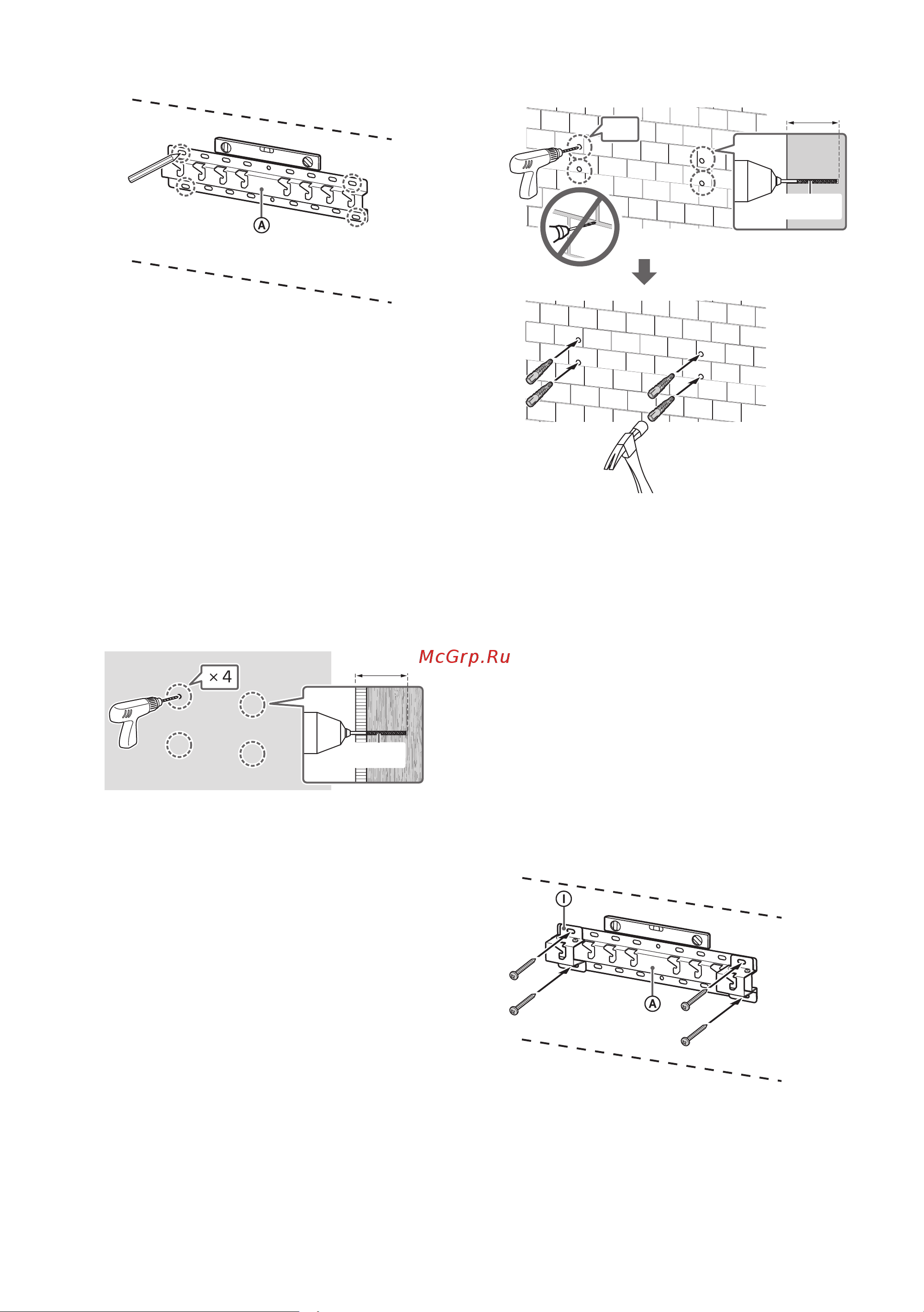

5 Просверлите опорные
отверстия по нанесенным
меткам.
Убедитесь, что на место на стене, где
будут просверлены отверстия, обладает
достаточной прочностью, чтобы
выдержать вес, по крайней мере, в
четыре раза превышающий вес
устанавливаемого телевизора или
ЖК-Монитора.
Сверление стены из гипсокартона со
стойками:
× 4
75мм
5,5 мм
Примечание
Установочные отверстия необходимо
просверлить на глубину 75 мм, используя
головку сверла диаметром 5,5 мм.
Сверление монолитной бетонной
конструкции или бетонного блока:
× 4
10мм
75мм
6 Установите основание
(20) на стену, используя
подходящие винты (не входят
в комплект поставки).
Примечание
Используйте четыре или более винтов
диаметром 8мм или аналогичных им (в
комплект поставки не входят).
Проверьте горизонтальность основания (20) с
помощью уровня.
Если выбрано стандартное крепление
(2-a):
Вставив четыре винта в отверстия
адаптера основания , прикрепите его к
основанию (20) .
Пример, прикрепление основания (20) в месте
“a”
