Инструкция по монтажу ru
15
9.

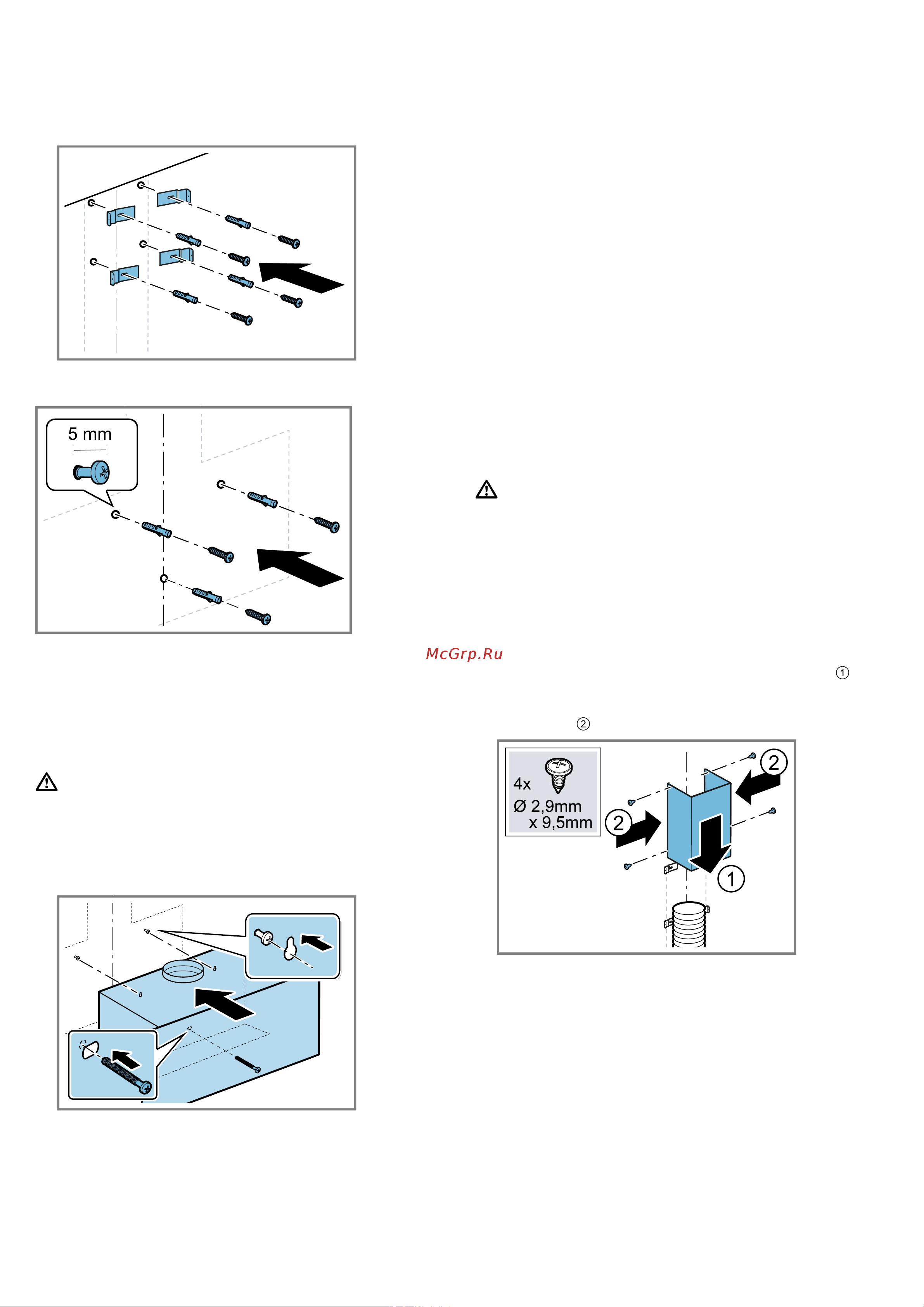

Вставьте дюбели заподлицо со стеной.
10.
Зафиксируйте крепежные уголки для обшивки вы-
тяжной трубы с помощью винтов.
11.
Прикрутите шурупы для крепления, но не вкручи-
вайте их полностью.
Подготовка прибора к работе
1.
При необходимости откройте крышку фильтра.
2.
Снимите жироулавливающий фильтр.
Во избежание повреждений не сгибайте жиро-
улавливающий фильтр.
Установка прибора
ПРЕДУПРЕЖДЕНИЕ‒Опасность
травмирования!
Некоторые детали внутри прибора имеют острые
кромки.
▶
Используйте защитные перчатки.
1.
Навесьте прибор.
2.
Выровняйте прибор по горизонтали с помощью
винтов.
3.
Вставьте жироулавливающий фильтр.
Во избежание повреждений не сгибайте жиро-
улавливающий фильтр.
Подсоединение вытяжной трубы Ø 150мм
1.
Закрепите вытяжную трубу на воздушном патруб-
ке.
2.
Подсоедините трубу к вытяжному отверстию.
3.
Загерметизируйте места соединения.
Подсоединение вытяжной трубы Ø 120мм
1.
Закрепите переходной штуцер на воздушном па-
трубке.
2.
Закрепите вытяжную трубу на воздушном патруб-
ке.
3.
Подсоедините трубу к вытяжному отверстию.
4.
Загерметизируйте места соединения.
Электрическое подключение
1.
Bcтaвьтe вилку сетевого кабеля в розетку с зазем-
ляющим контактом.
2.
Если необходимо стационарное подключение,
соблюдайте указания, приведенные в главе
→
"Указания по подключению к электросети",
Страница13
.
Монтаж обшивки вытяжной трубы
ПРЕДУПРЕЖДЕНИЕ‒Опасность
травмирования!
Некоторые детали внутри прибора имеют острые
кромки.
▶
Используйте защитные перчатки.
1.
Удалите защитную пленку с обеих секций обшивки
вытяжной трубы.
2.
Установите верхнюю секцию обшивки вытяжной
трубы.
‒ Немного разведите боковины и подвесьте сек-
цию на левый и правый крепежные уголки.
‒ Закрепите верхнюю секцию обшивки вытяжной
трубы шурупами на уголках крепления с обеих
сторон.
Для эксплуатации вытяжки в режиме отвода воз-
духа установите обшивку вытяжной трубы проре-
зями вниз.
