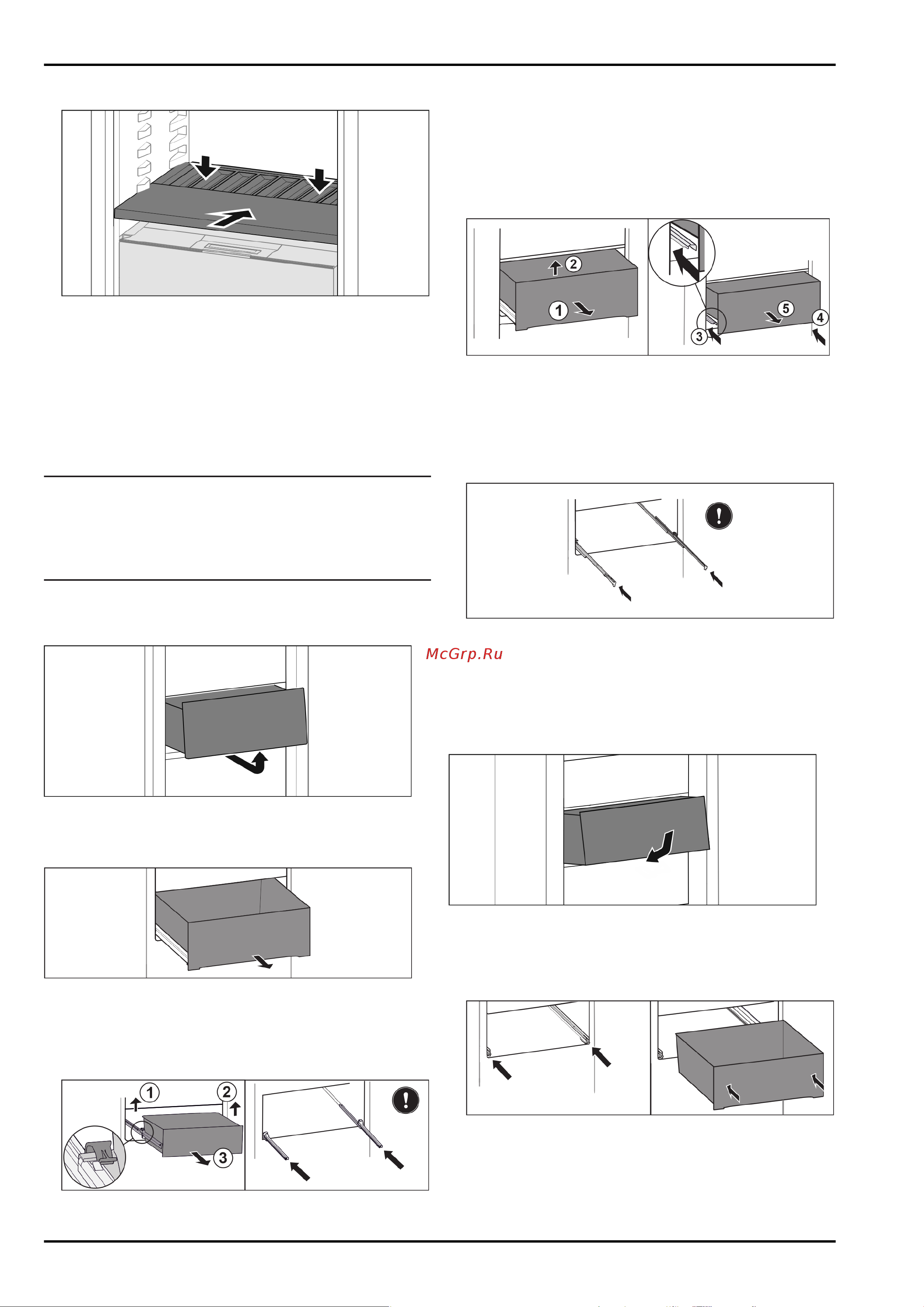

7.6.3 Установка полки для бутылок
Fig. 24
u
Вдвиньте полку для бутылок до упора и придавите вниз.
7.7 Выдвижные ящики
Выдвижные ящики можно снять, чтобы выполнить
очистку.
Извлечение и вставка выдвижных ящиков отличаются
в зависимости от вытяжной системы. Ваше устройство
может иметь разные вытяжные системы.
Указание
При недостаточной вентиляции потребление электроэ-
нергии повышается, и производительность охлаждения
снижается.
u
Вентиляционный воздушный зазор внутри на задней
стенке всегда должен оставаться свободным!
7.7.1 Извлечь выдвижной ящик
Выдвижной ящик на салазках
Fig. 25
u
Извлекайте выдвижной ящик, как показано на рисунке.
Выдвижной ящик на телескопических направляющих
Fig. 26
Убедитесь, что выполнены следующие условия:
q
Выдвижной ящик полностью выдвинут (см. Fig. 786) .
Полное выдвижение:*
Fig. 27
*
u
Приподнимите левый зажим и одновременно вытяните
движением вперед выдвижной ящик слева
Fig. 27 (1)
.*
u
Приподнимите правый зажим и одновременно вытяните
движением вперед выдвижной ящик справа
Fig. 27 (2)
.*
u
Извлеките выдвижной ящик движением вперед
Fig. 27 (3)
.*
u
Вставьте направляющие.*
Частичное выдвижение холодильного отделения:*
Fig. 28
*
u
Вытяните выдвижной ящик наполовину
Fig. 28 (1)
.*
u
Приподнимите спереди
Fig. 28 (2)
.*
u
Вставьте левую направляющую
Fig. 28 (3)
.*
u
Вставьте правую направляющую
Fig. 28 (4)
.*
u
Извлеките выдвижной ящик движением вперед
Fig. 28 (5)
.*
Fig. 29
*
Если после извлечения выдвижного ящика направ-
ляющие еще не вставлены полностью:*
u
Вставьте направляющие полностью.*
7.7.2 Вставить выдвижной ящик
Выдвижной ящик на салазках
Fig. 30
u
Вставить выдвижной ящик, как показано на рисунке.
Выдвижной ящик на телескопических направляющих
Полное выдвижение:*
Fig. 31
*
u
Вставьте направляющие.*
u
Установите выдвижной ящик на направляющие.*
u
Вставьте до конца назад.*
w
Полное выдвижение: Фиксация ощутима.*
Частичное выдвижение холодильного отделения:*
Оснащение
* Наличие в зависимости от модели и комплектации 17
