Кондиционер. Руководство по эксплуатации
40
2). С мыльной водой. Если обнаружение утечек
недоступно, используйте мыльную воду для
обнаружения утечек. Нанесите мыльную воду на
подозрительное место и держите оставьте более,
чем на 3 минуты. Если будут выходить пузырьки
воздуха, значит, имеет место утечка.
2.8 Финальный тест
1
Подготовка
• Клиент одобряет установку кондиционера.
• Дайте клиенту важные советы по работе
с
приоборм.
2
Пробная эксплуатация
2.5
Проверка на герметичность и утечку
газа
1.
Использование вакуумного насоса
1) Воздух и влага, оставшиеся в контуре хладагента, могут
в
ызвать неисправность компрессора. После подсоединения
внутреннего и наружного блоков удалите воздух и влагу и
з
к
онтура хладагента с помощью вакуумного насоса.
2) Откройте пьезометр и поработайте в течение 10-15 минут,
чтобы проверить, остается ли давление пьезометра на уровн
е
-0,
1 МПа.
3) Закройте вакуумный насос и поддерживайте это состояни
е
в т
ечение 1-2 минут, чтобы проверить, остается ли давлени
е
п
ьезометра на уровне -0,1 МПа. Если давление упадет,
возможна утечка.
4) Снимите пьезометр, полностью откройте сердечник
жидкостного клапана и газового клапана.
5)
З
атяните резьбовые крышки клапана и отверстия для
заправки хладагента.
2.
Обнаружение утечки
1) С обнаружением утечки.
Проверьте наличие утечек с помощью обнаружения
утечек.
• Включите питание, нажмите кнопку ВКЛ/ВЫКЛ
(
ON/OFF) на пульте дистанционного управления,
чтобы начать работу.
• Нажмите кнопку РЕЖИМ (MODE), чтобы выбрать
АВТО (AUTO), ОХЛАЖДЕНИЕ (COOL)
,
О
СУШЕНИЕ (DRY), ВЕНТИЛЯТОР (FAN) и
ОБОГРЕВ (HEAT), чтобы проверить, корректно ли
работает прибор.
В случае, если температура окружающей среды
ниже 16°C, кондиционер не сможет начать
охлаждение.

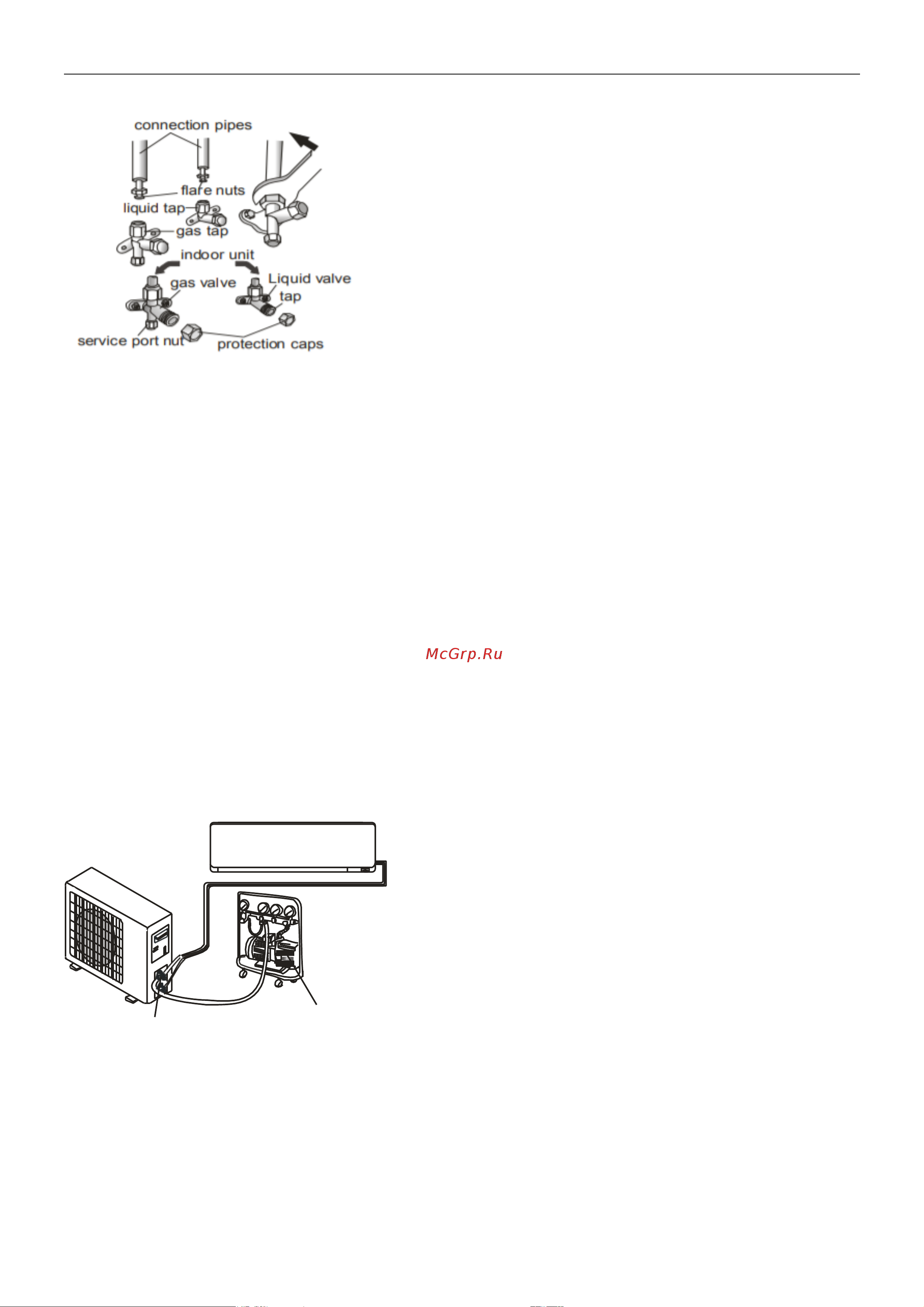

Сервисный порт
Вакуумный насос
