Кондиционер. Руководство по эксплуатации
47
3.2.5
E3, E7 or E8 --- Неисправность датчика температуры змеевика внешнего блока,
датчика температуры окружающей среды или датчика температуры нагнетания.
При обрыве или коротком замыкании сопротивления любого из датчиков блок отображает код
неисправности как E3/E7 или E8, IDU и внешний блок выключаются. Когда сопротивление датчика
восстановится, прибор вернется в режим ожидания, и Вы сможете включить прибор напрямую.

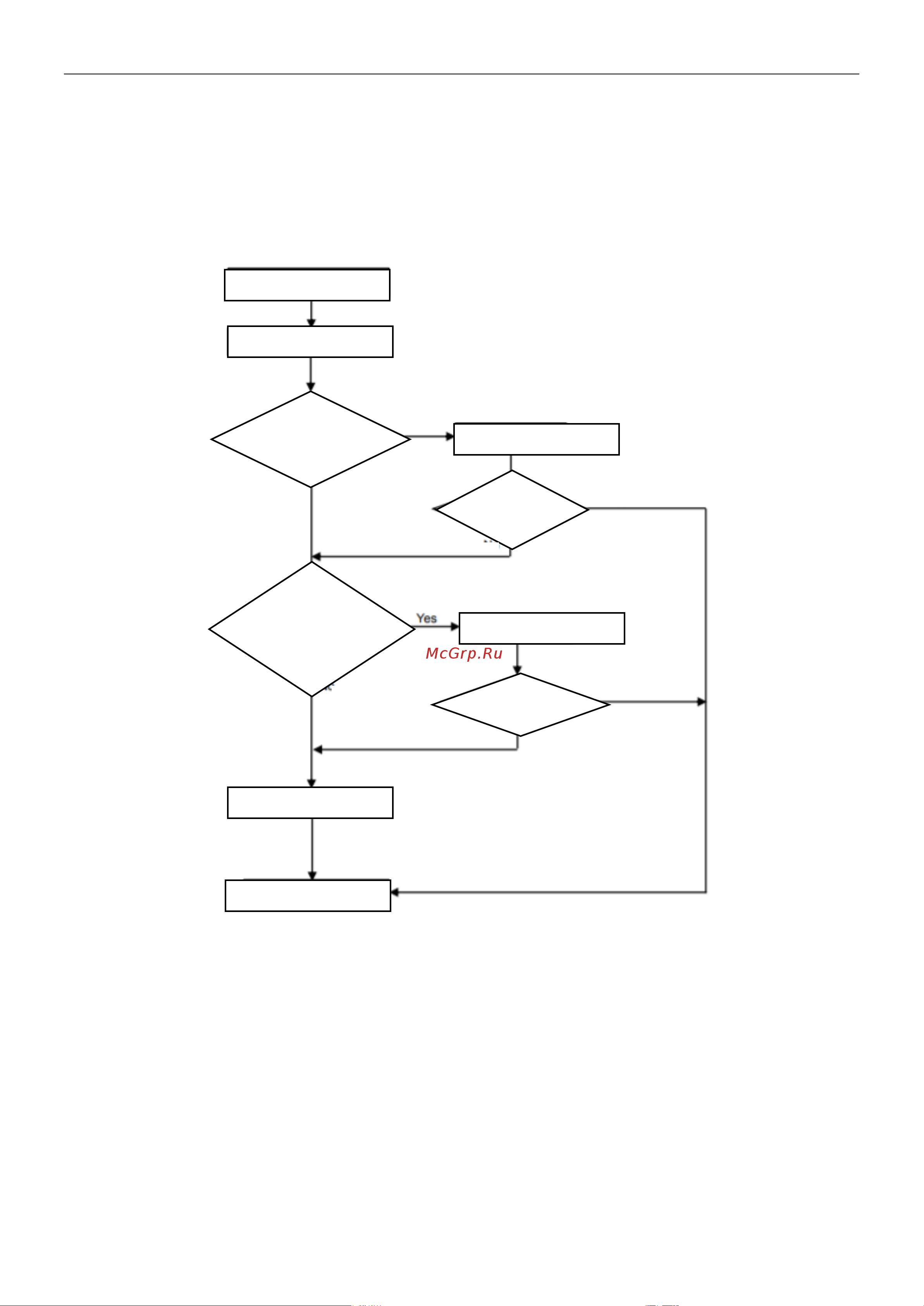

СТАРТ
ДИСПЛЕЙ Е3, Е7 ил Е8
Подключите заново
Замените плату ODU
КОНЕЦ
Заменить датчик
Проблема
решена?
Проблема
решена?
Датчик хорошо
подключен к плате
ODU?
Мультиметром
проверьте
сопротивление
датчика. Обрыв или
короткое замыкание?
НЕТ
НЕТ
НЕТ
НЕТ
ДА
ДА
ДА
