Кондиционер. Руководство по эксплуатации
78

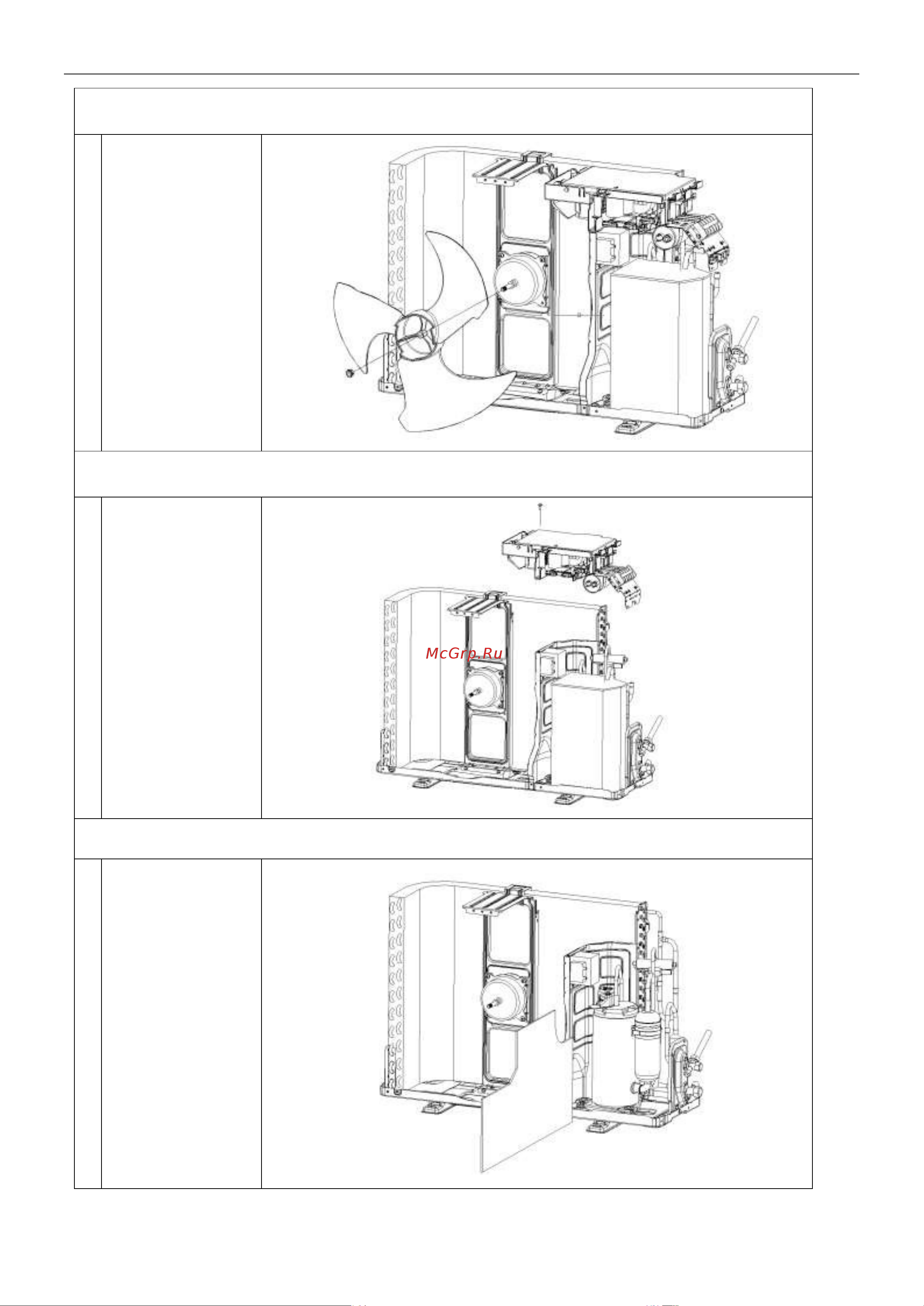

Шаг 4：Демонтаж лопастного вентилятора
A
Отвинтите гайку
лопасти
вентилятора и
снимите лопасть.
Шаг 5：Демонтаж электрического блока
Открутите винт
между
электрическим
блоком и опорой
двигателя,
ослабьте зажим
проводки, после
чего Вы сможете
вынуть блок
управления.
Шаг 6：Извлечение хлопка
A
Чтобы вытащить
хлопок,
действуйте, как
показано на
картинке.
