Irbis Di-1000XMWD [10/12] Установка на полу

EK1.2

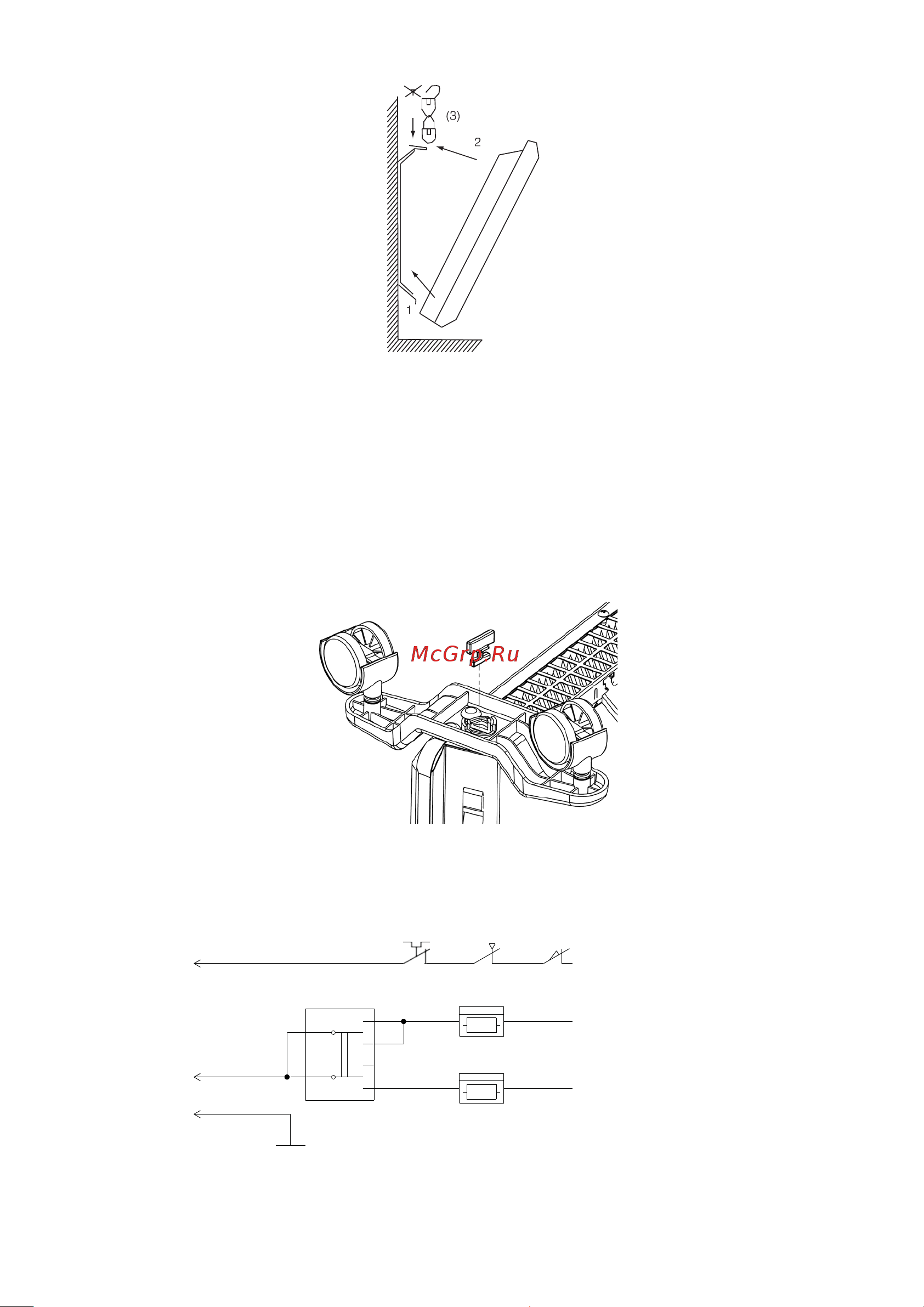

Рис. 7

Установка на полу

Используя опоры и ролики, которые идут в комплекте, а также изучив схему крепления ниже,

установите прибор на полу.

• перевернуть конвектор нижней частью кверху;

• взять одну из опорных ножек с роликами;

• приложить планку опорной ножки к месту крепления на конвекторе так, чтобы выпуклая

часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;

• закрепите опорную ножку с помощью специального пластикового полуоборотного кре-

пления, которое входит в комплект;

• так же установить вторую ножку.

11. Схема электрическая

SA1

220-230

Рис. 8

SK1

SK2

EK1.1

SQ1

EK1 - электронагреватель;

SK1 - терморегулятор;

SA1 - сетевой выключатель;

SK2 - защитный термостат;

SQ1 - датчик опрокидывания

Рис. 9
