10. Монтаж прибора

При монтаже учитывайте расстояния указанные на рисунке 1.

Настенный вариант установки

Закрепите кронштейны на стене с помощью саморезов. Крепежные отверстия находятся в

нижней части кронштейнов.

С помощью кронштейнов установите обогреватель на стене у пола, согласно рисункам ниже.

Расстояние от прибора до пола должно быть не менее 10 см.

Рис. 5

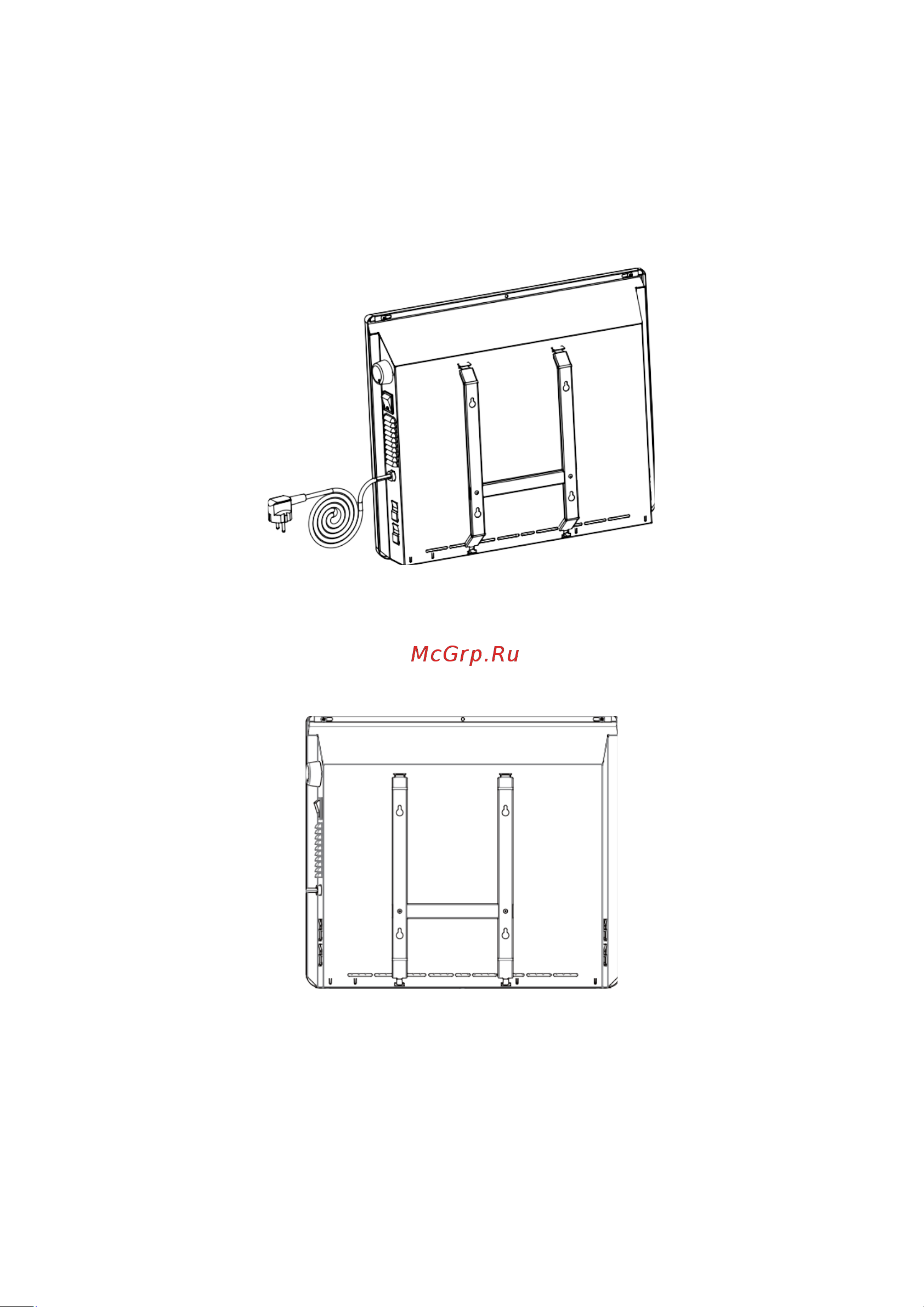

Освободить настенный кронштейн от конвектора необходимо следующим образом:

• нажмите на защелки и потяните кронштейн на себя;

• отметить и просверлить отверстия;

• поместить кронштейн на стену и закрепить его.

Рис. 6

Закрепить прибор на кронштейне необходимо следующим образом:

• наденьте на кронштейн нижнюю часть конвектора при помощи специальных отверстий,

расположенных в нижней части конвектора;

• наденьте верхнюю часть конвектора на кронштейн, зафиксировав его при помощи защелок

на кронштейне.
