35

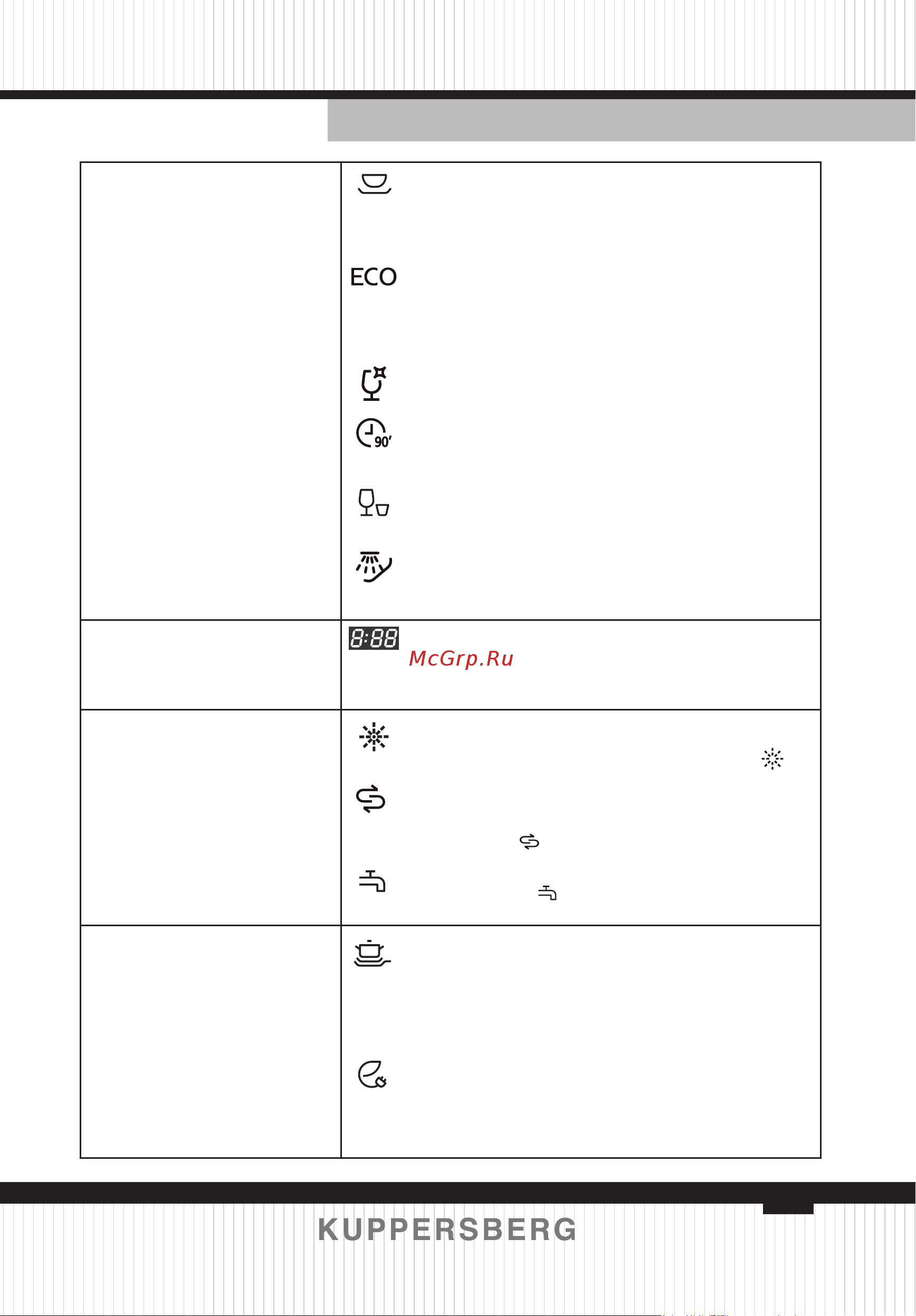

DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
6 Programmanzeige
Universal
Zum Spülen von normal verschmutztem Geschirr wie
Töpfen, Tellern, Gläsern und leicht verschmutzten
Pfannen.
ECO
Dies ist ein Standardprogramm, das zur Reinigung
von normal verschmutztem Geschirr geeignet ist und
hinsichtlich des Verhältnisses von Energieverbrauch
und Wasserverbrauch für diese Art von Geschirr am
effektivsten ist.
Glasgeschirr
Zum Waschen von leicht verschmutzten Gläsern.
90 min
Zur schnellen Reinigung von normal verschmutztem
Geschirr.
Schnell waschen
Kurzer Spülgang für leicht verschmutztes Geschirr, das
nicht getrocknet werden muss.
Einweichen
Zum Spülen von Geschirr, das später am selben Tag
gewaschen werden soll.
7 Alt
indicator
Klarspüler zugeben
Zeigt die verbleibende Zeit bis zum Ende des
Programms und die Zeit vor dem verzögerten Start
sowie den Fehlercode und andere Informationen an.
8 Warning
indicator
Klarspüler
Wenn die Anzeige aueuchtet, läuft der Klarspüler in der
Spülmaschine aus und muss nachgefüllt werden
Salzzugangsanzeige
Wenn die Anzeige aueuchtet, läuft das Salz in der
Spülmaschine aus und der entsprechende Behälter muss
gefüllt werden
Tippen Sie auf geschlossen
Wenn die Anzeige aueuchtet, wird der Geschirrspüler
nicht mit Wasser versorgt.
9 Funktionsanzeige (Betriebsart)
Verstärktes Waschen
Dient zum Spülen von stark verschmutztem, hartnäckig
verschmutztem Geschirr (diese Funktion kann nur
verwendet werden, wenn Programme ausgewählt sind:
«Intensivwäsche», «Normalmodus», «ECO», «Glaswaren»
und «90 min»).
Zusätzliches Trocknen
Um die Trocknungsqualität zu verbessern (diese
Funktion kann nur verwendet werden, wenn Programme
ausgewählt sind: «Intensivwäsche», «Normalmodus»,
«ECO», «Glaswaren» und «90 min»).
