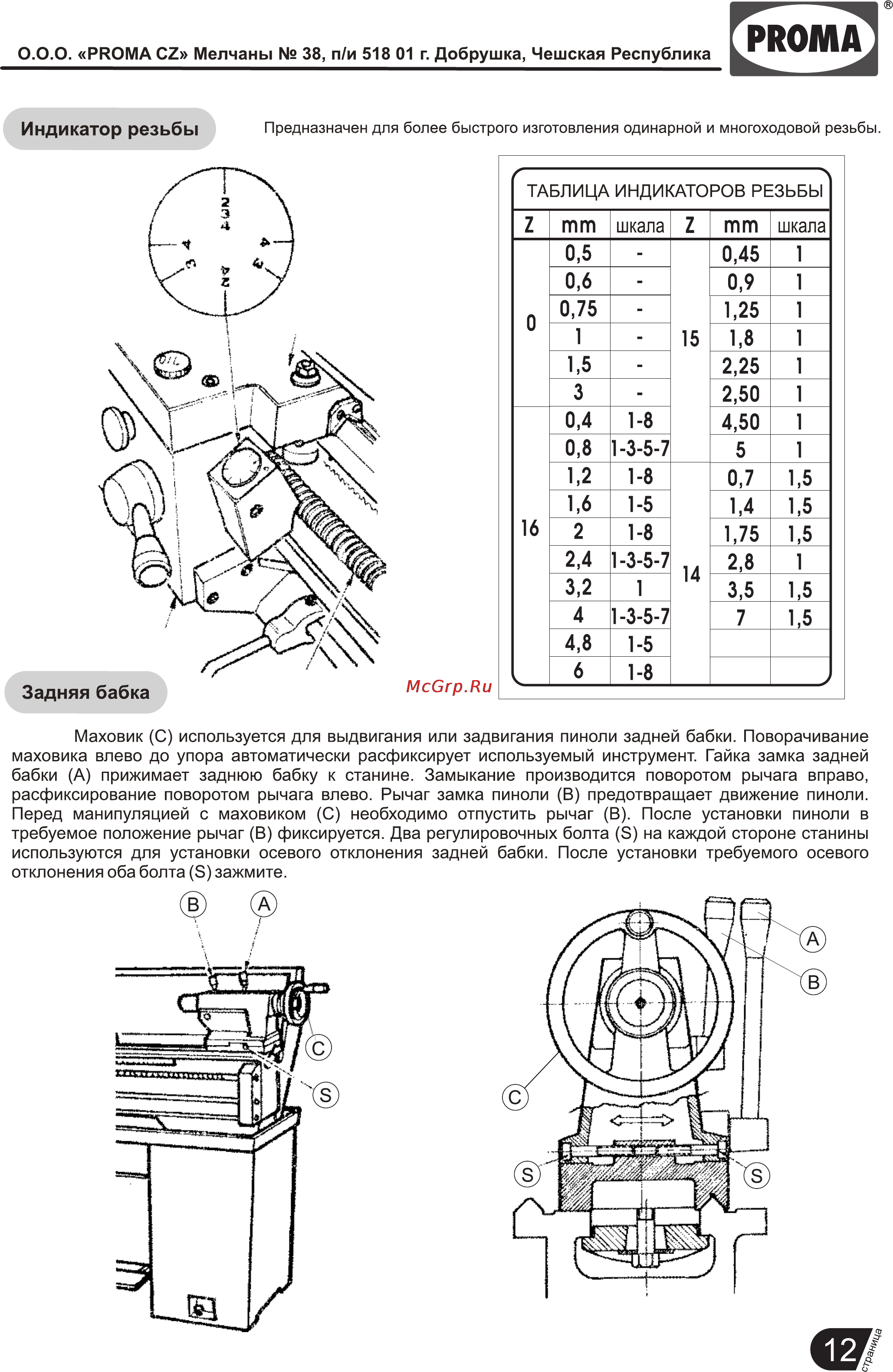

PROMA 0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка Чешская Республика Индикатор резьбы Предназначен для более быстрого изготовления одинарной и многоходовой резьбы ТАБЛИЦА ИНДИКАТОРОВ РЕЗЬБЫ Z 0 16 Задняя бабка mm шкала mm шкала 0 5 0 45 1 0 6 0 9 1 0 75 1 25 1 I 1 8 1 1 5 2 25 1 3 2 50 1 0 4 1 8 4 50 1 0 8 1 3 5 7 5 1 1 2 1 8 0 7 1 5 1 6 1 5 1 4 1 5 2 1 8 1 75 1 5 2 4 1 3 5 7 2 8 1 3 2 1 3 5 1 5 4 1 3 5 7 7 1 5 4 8 1 5 ___ 6 Z 15 14 1 8 Маховик С используется для выдвигания или задвигания пиноли задней бабки Поворачивание маховика влево до упора автоматически расфиксирует используемый инструмент Гайка замка задней бабки А прижимает заднюю бабку к станине Замыкание производится поворотом рычага вправо расфиксирование поворотом рычага влево Рычаг замка пиноли В предотвращает движение пиноли Перед манипуляцией с маховиком С необходимо отпустить рычаг В После установки пиноли в требуемое положение рычаг В фиксируется Два регулировочных болта 8 на каждой стороне станины используются для установки осевого отклонения задней бабки После установки требуемого осевого отклонения оба болта 8 зажмите
