48 / 74 RU
Cплит-система кондиционирования воздуха/руководство пользователя
C
Примечание. Чтобы
избежать засорений и
обеспечить надлежащий
дренаж, следите за отсутствием
сгибов и вмятин, а также
располагайте трубы наклонно
вниз.

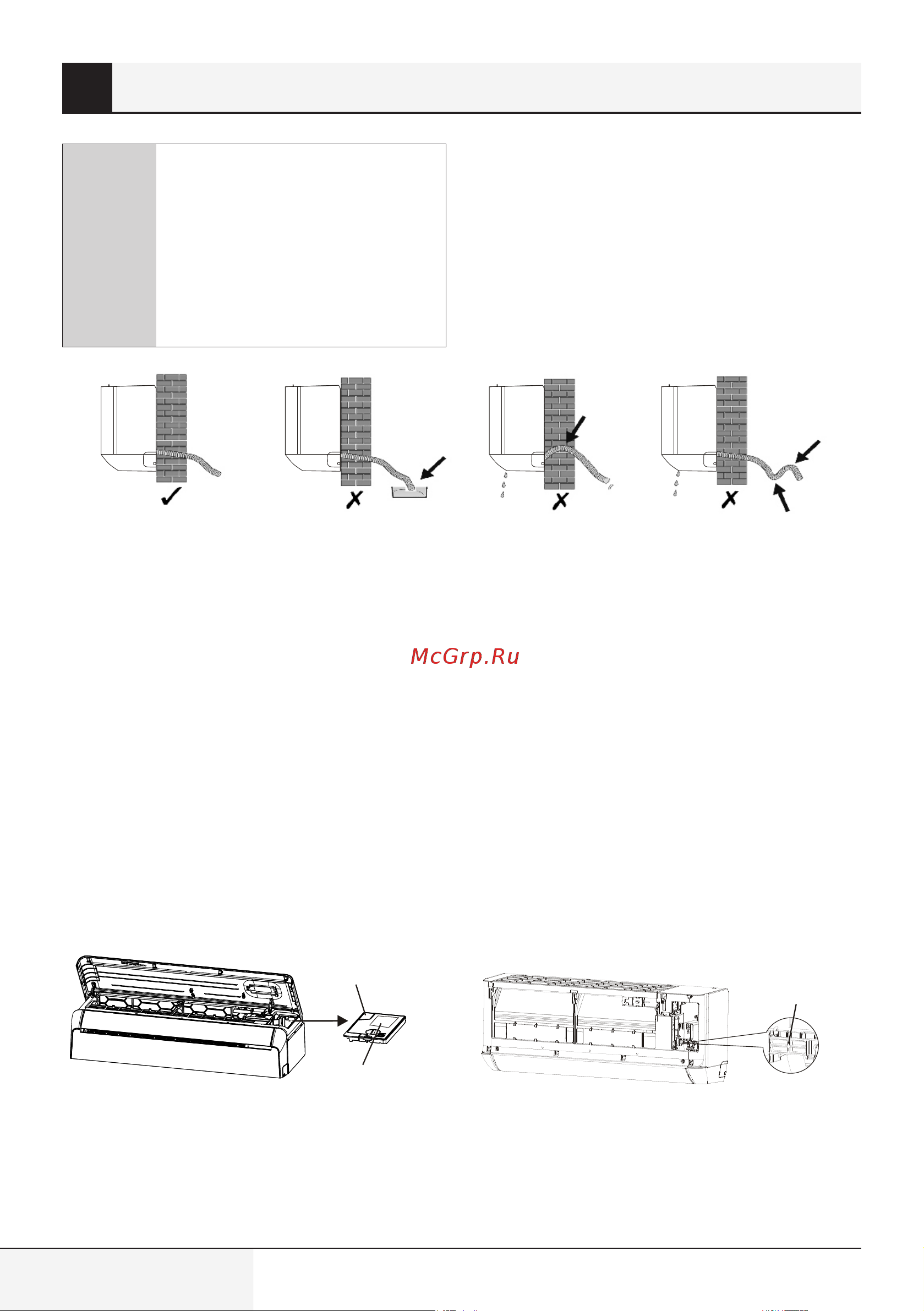

9.6 Шаг 6. Подключите
электрические кабели
6.1 Выберите верный размер кабелей,
который определяется максимальным
рабочим током, указанным на
паспортной табличке. (Размер кабелей
см. в разделе «Меры предосторожности
при монтаже»)
6.2 Откройте переднюю панель внутреннего
блока.
6.3 При помощи отвертки откройте крышку
электрического блока управления, чтобы
открыть клеммную колодку.
6.4 Отвинтите кабельный зажим.
6.5 Вставьте один конец кабеля в блок
управления с задней стороны в правой
части внутреннего блока.
6.6 Подсоедините провода к
соответствующей клемме согласно
электрической схеме на крышке
электрического блока управления.
Убедитесь в надежности соединений.
6.7 Закрутите кабельный зажим, чтобы
закрепить кабели.
6.8 Установите на место крышку
электрического блока управления и
переднюю панель.
Крышка блока управления
Электрическая схема
Кабельный
зажим
