Cплит-система кондиционирования воздуха/руководство пользователя
49 / 74 RU

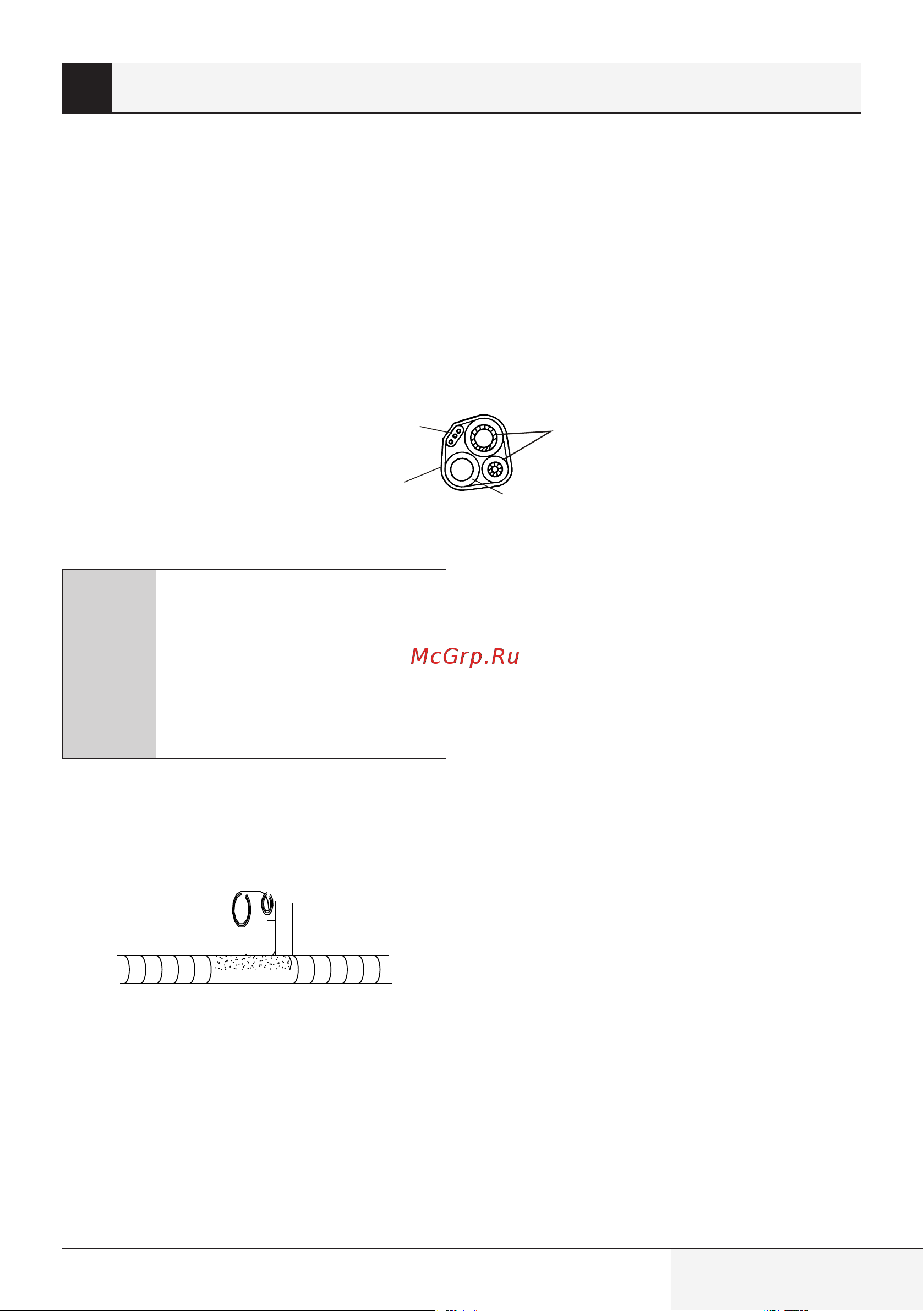

9.7 Шаг 7. Оберните
защитной лентой
трубопровод и кабели
После установки трубок хладагента,
соединительных проводов и дренажного
шланга, в целях экономии места, защиты и
изоляции эти элементы необходимо скрепить
изоляционной лентой, а затем пропустить
через отверстие в стене.
7.1 Расположите трубы, кабели и дренажный
соединительный шланг, как показано на
следующем рисунке.
Трубопровод хладагента
Дренажный шланг
Изоляционная лента
Соединительный электрокабель
C
Примечание.
1. Поместите дренажный
шланг в нижней части.
2. Не допускайте
перекрещивания и перегиба
элементов.
7.2 С помощью изоляционной ленты
плотно скрепите трубки хладагента,
соединительные провода и дренажный
шланг.
9.8 Шаг 8. Установите
внутренний блок
8.1 Медленно пропустите через отверстие в
стене трубки хладагента, соединительные
провода и связку дренажных шлангов.
8.2 Установите верхнюю часть внутреннего
блока на крюк монтажной пластины.
8.3 Слегка надавите на левую и правую
стороны внутреннего блока и убедитесь,
что внутренний блок надежно закреплен.
8.4 Надавите на нижнюю часть внутреннего
блока, чтобы закрепить защелки на
крючках монтажной пластины, а затем
убедитесь в надежности ее крепления.
В некоторых случаях, когда трубки
хладагента уже встроены в стену или при
желании установить трубки и провода в
стене, выполните следующие действия:
1. Чтобы снять нижнюю пластину, возьмите
оба ее конца и приложите небольшое
усилие наружу.
2. Установите верхнюю часть внутреннего
блока на монтажной плите без трубок и
проводов.
3. Поднимите внутренний блок напротив
стены, снимите кронштейн с монтажной
панели и используйте его для поддержки
внутреннего блока, чтобы обеспечить
большое пространство для эксплуатации.
