Недопустимым является образование на трубке перегибов, которые чреваты образованием трещин. Для сгиба
трубок используют специальную пружину или трубогиб. Тщательное соблюдение технологии обработки трубок
является залогом минимизации утечек хладагента из контура сплит-системы. Внутренний блок сплти-системы
крепится на монтажной пластине, которая, в свою очередь, прикрепляется к стене по разметке, выполняемой с
помощью отвеса и уровня. Для протягивания соединительных трубок и проводов в стене выполняют отверстие с
уклоном к наружной стороне стены. Внутренний блок навешивают на крюки в верхней части монтажной
пластины, а под нижнюю его часть подкладывают временную проставку.
Подключите питающий провод к дополнительному выключателю сети. Если какой-либо провод невозможно
подсоединить к источнику питания, его следует объединить с каким-либо проводом, контактное отверстие
которого > 3 мм. Используйте экранированный кабель ( категория 5, меньше чем 50пФ/м), для условий с
высоким уровнем помех.
Кабель питания для узлов устройства при использовании вне помещения не должен быть легче, чем гибкий
кабель с поливинилхлоридной изоляцией.
Электромонтажные работы.
Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
Затяните винты на клеммной панели с крутящим моментов в 1,2-1,8 Нм (12-18 кгс*см). Перед подключением
должен быть плотно затянут винтом. Плохой контакт может перегреваться и стать причиной возгорания.
Проверка дренажной системы на наличие утечек
Для проверки дренажной системы на наличие утечек и отсутствие засоров в трубках, на теплообменник
внутреннего блока наливают небольшое количество воды (порядка одного стакана), имитируя образование
конденсата. Следует тщательно уплотнять стены при наращивании дренажной трубки, так как эти стыки
являются потенциальной причиной утечек конденсата. Удлиняющая трубка в месте стыка должна быть натянута
поверх удлиняемой дренажной трубки, а место стыка обмотано виниловой лентой. При размещении
наружного блока выше внутреннего выполняют так называемую «дождевую ловушку», препятствующую
поподанию дождевой воды по соединительным трубкам внутрь помещения. Неправильно выполненная
обмотка виниловой лентой также может служить причиной проникновения дождево воды внутрь помещения.
Вакуумирование контура.
Важным этапом при подготовке сплит-системы к работе является удаление воздуха и влаги из контура
циркуляции хладагента. Наличие в контуре остатков воздуха чревато снижение эффективности работы
системы, а замерзание в трубках остаточной влаги приведет к перекрытию их проходного сечения льдом. Перед
вакуумированием системы проводят проверку ее герметичности (опрессовку). Для этого к заправочному крану
системы через редуктор подсоединяют баллон с осушенным азотом Откачку системы производят примерно в .
течении 15 мин, до давления не ниже 4 мм. рт. ст. Обмыливанием всех стыков проверяют их герметичность,
после сбрасывают давление до нормального и перекрыв заправочный кран системы, отсоединяют баллон с
азотом. Для вакуумирования контура к заправочному крану системы подсоединяют вакуумный насос. После
этого перекрывают кран, отключают насос и по манометру убеждаются, что давление не меняется в течение
как минимум 5 мин.
Перемещение и ремонт
При необходимости перемещения или переустановки кондиционера обратитесь в сервисный центр.
Неправильно выполненная работа по установке может привести к протеканиям воды, поражению
электрическим током или возгоранию.

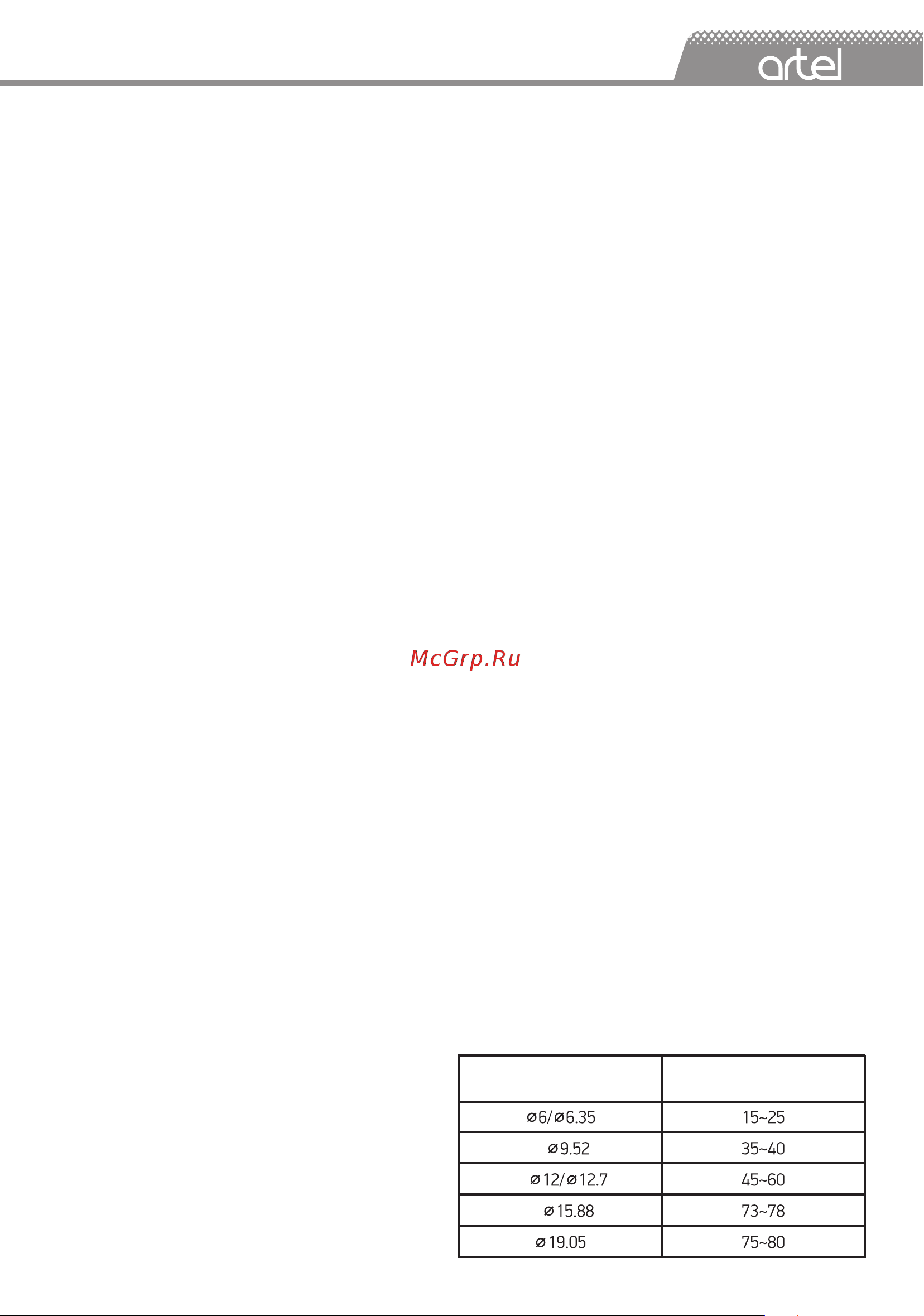

СОЕДИНЕНИЕ ТРУБ
Подключите трубу к блоку: направьте к центру трубы
и закрепите с помощью динамометрического ключа
до тех пор, пока она не будет плотно закреплена,
направление крепления изображено на рисунке.
Размер трубопровода Крутящий момент
(мм) (H*м)
