Tashqi qoplam
diametri
(B),mm
9

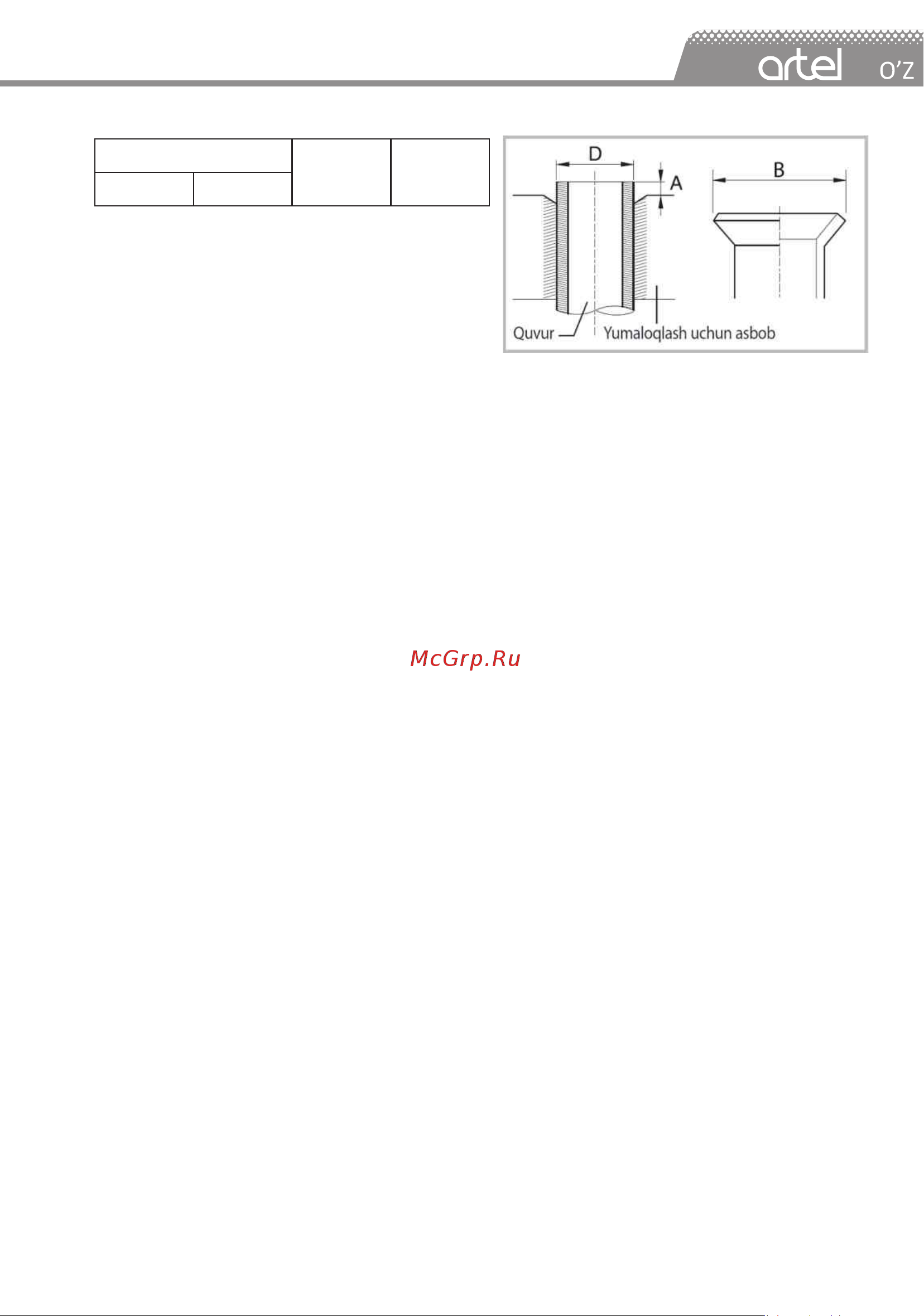

1-jadval. Ishlov beriladigan valtsovka quvur o'lchamlari
Quvur diametri (D)
Balandligi
(A),mm
mm
dyuym
6,35
9,52
12.7
15.88
19,05
1/4
3/8
1/2
5/8
3/4
1,3
1,8
2,0
2,2
2,2
9,0
13,0
16,5
20,0
23,0
Quvurlar yoriq paydo bo'lishiga sabab bo'ladigan darajada buklanishiga yo'l qo'yilmasligi lozim. Quvurni egish uchun
maxsus prujina yoki quvurni bukish moslamalaridan foydalaniladi. Quvurga sinchkovlik bilan texnologik ishlov berish
ajratish tizimi konturidan xladagent sizib chiqishini minimallashtirishga xizmat qiladi. Ichki blokning ajratish tizimi
montaj plastinasiga, u esa o'z navbatida qiyalik va sath o'lchagich yordamida devorga mahkamlanadi. Ulanma quvurlar
va simlarni devorda o'tkazish uchun devorning tashqi tarafiga qiya tuynuk ochiladi. Ichki blok montaj plastinasining
yuqori qismi osiladi, pastki qismiga esa joylashtiriladi. Ta'minot simini tarmoqning qo'shimcha o'chirish tugmasiga
ulang. Xonadan tashqarida joylashgan jihozning ta'minot kabeli tugunlari polixloropren izolyatsiyali egiluvchan kabelda
yengil bo'lmasligi lozim.
Elektromontaj ishlari
Elektromontaj ishlarini bajarishda va simlarni yerga ulashda montajni amalga oshirish va elektr simlarni o'rnatishning
joriy qonunchilikda nazarda tutilgan texnik talablar standartiga rioya qiling. Klemma paneliga 1,2-1,8 Nm(12-18
kgk*sm) kuch bilan vintlarni mahkamlang. Simni ulashdan oldin kontaktga kirishadigan oxirgi qismning yuqoriga
qaragan holatda ekanligiga ishonch hosil qiling. Simning oxirgi qismi vint bilan mustahkamlangan bo'lishi lozim. Yaxshi
kontaktga kirishmaslik qizishga va natijada yong'in kelib chiqishiga sabab bo'lishi mumkin.
Drenaj tizimida suv to'kilish holati yo'qligini tekshirish
Drenaj tizimida suv to'kilish holati va quvurlarda ifloslik mavjudligini tekshirishda issiqlik almashuvchi ichki blokka
kondensat hosil qilish uchun ozroq miqdorda (bir stakan) suv quyiladi. Bunda drenaj quvurning birikkan uchlarini
sinchkovlik bilan mahkamlash lozim, aks holda birikkan qismlarida kondensat to'kilishi mumkin. Uzaytiriladigan quvur
uning birikkan uchlari bilan birgalikda drenaj quvuri tarafga tortilishi, uning birikkan qismi esa vinil lenta bilan o'ralishi
lozim.
Konturni vakuumlashtirish
Xladagent konturidagi namlik va havoning bartaraf etilishi ajratish tizimini ishga tayyorlashning muhim bosqichi
hisoblanadi. Konturda qolgan havo qoldig'i tizim ish faoliyati samaradorligini pasayishiga, quvurdagi namlik qoldig'ining
muzlashiga sabab bo'ladi. Tizimni vakuumlashtirishdan oldin uning germetikligi tekshiruvdan o'tkaziladi. Buning uchun
tizimning ta'minot kraniga reduktor orqali azot bilan to`ldirilgan ballon ulanadi. Tizimni jipslashtirish 10 bar bosim
ostida o'tkaziladi. Barcha birikkan qismlarning germetikligi tekshirilgandan keyin tizimning ta'minot krani yopiladi
hamda bosim normal holatga qadar tushiriladi, shundan so'ng azotli ballon uzib qo'yiladi. Konturni vakuumlashtirish
uchun tizimning ta'minot krani vakuum nasos bilan ulanadi.
Tizimni nasos bilan tortish bosim 4 mm sm. ust. ga qadar tushguncha taxminan 15 daqiqa davom etadi. Bundan so'ng
kran yopiladi, nasos o'chiriladi hamda manometrga qarab bosim kamaygunga qadar kamida 5 daqiqa davom etadi.
Ko'chirish va ta'mirlash
Zaruratga qarab konditsionerni o'chirish yoki qayta o'rnatish uchun servis markaziga murojaat qiling. Noto'g'ri o'rnatish
suv oqishi, elektr tokidan shikastlanish yoki yong'in kelib chiqishiga olib kelishi mumkin.
QUVURLARNI ULASH
Bog’lovchi quvurni ichki qismga ulash. Quvurdagi blokni oching va ulanadigan klapan qopqog’ini ham oching.
