Dell Vostro 3515-5517 [30/91] Извлечение жесткого диска в сборе

Действия

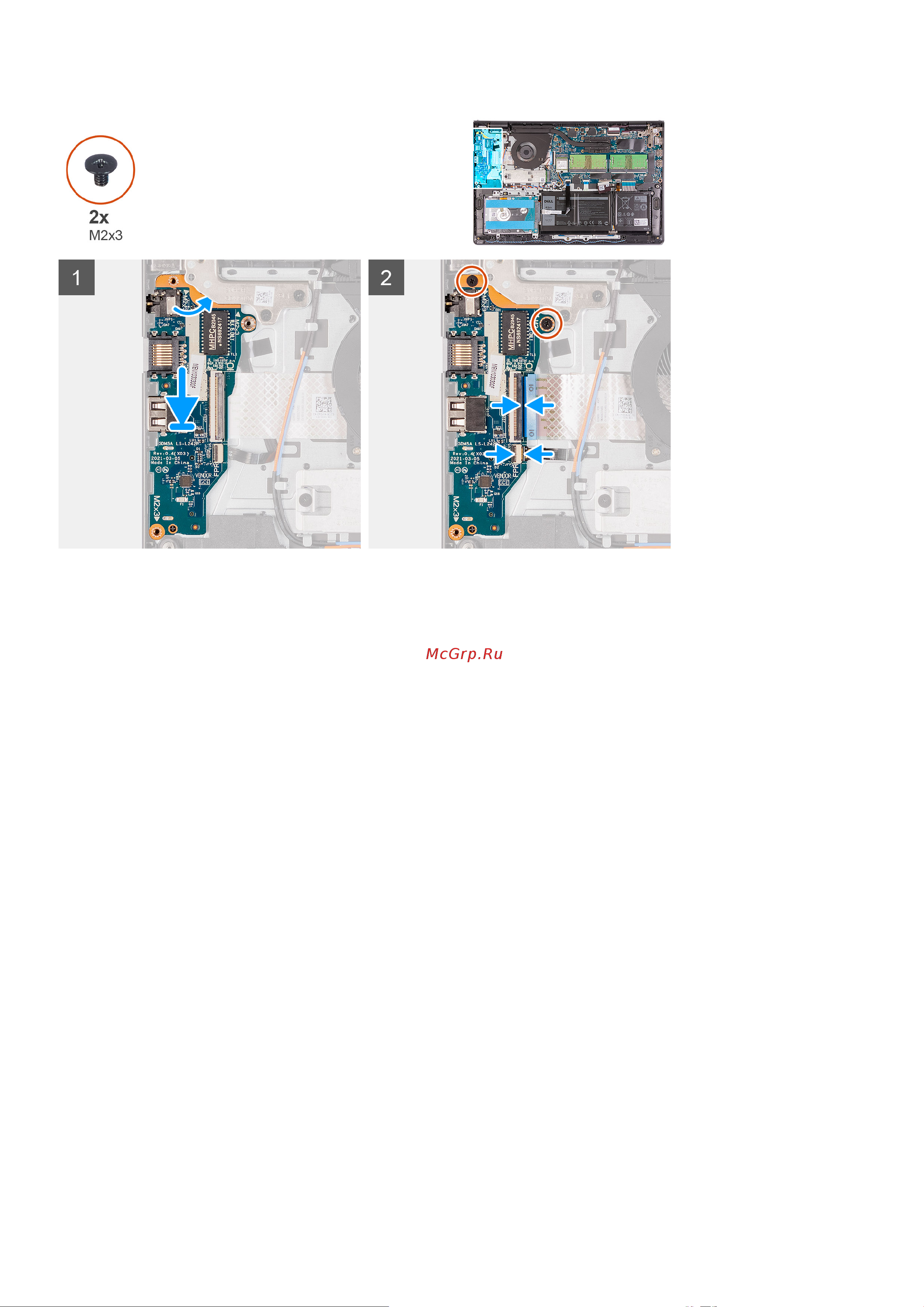

1. Поместите плату ввода-вывода на упор для рук и клавиатуру в сборе.

2. Совместите резьбовые отверстия на плате ввода-вывода с резьбовыми отверстиями на опорной панели и клавиатуре в

сборе.

3. Вкрутите обратно два винта (M2x3), чтобы прикрепить плату ввода-вывода к опорной панели и клавиатуре в сборе.

4. Подсоедините кабель платы сканера отпечатков пальцев к разъему на плате ввода-вывода и закройте защелку.

5. Подсоедините кабель питания платы ввода-вывода к разъему на плате и закройте защелку.

Следующие действия

1. Установите нижнюю крышку.

2. Подсоедините снова карту памяти SD.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Жесткий диск в сборе

Извлечение жесткого диска в сборе

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

3. Снимите нижнюю крышку.

Об этой задаче

На следующих рисунках показано расположение жесткого диска в сборе и проиллюстрирована процедура извлечения.

30 Извлечение и установка компонентов
