Dell Vostro 3515-5517 [31/91] Установка жесткого диска в сборе
![Dell Vostro 3515-5531 [31/91] Установка жесткого диска в сборе](/views2/1864463/page31/bg1f.png)

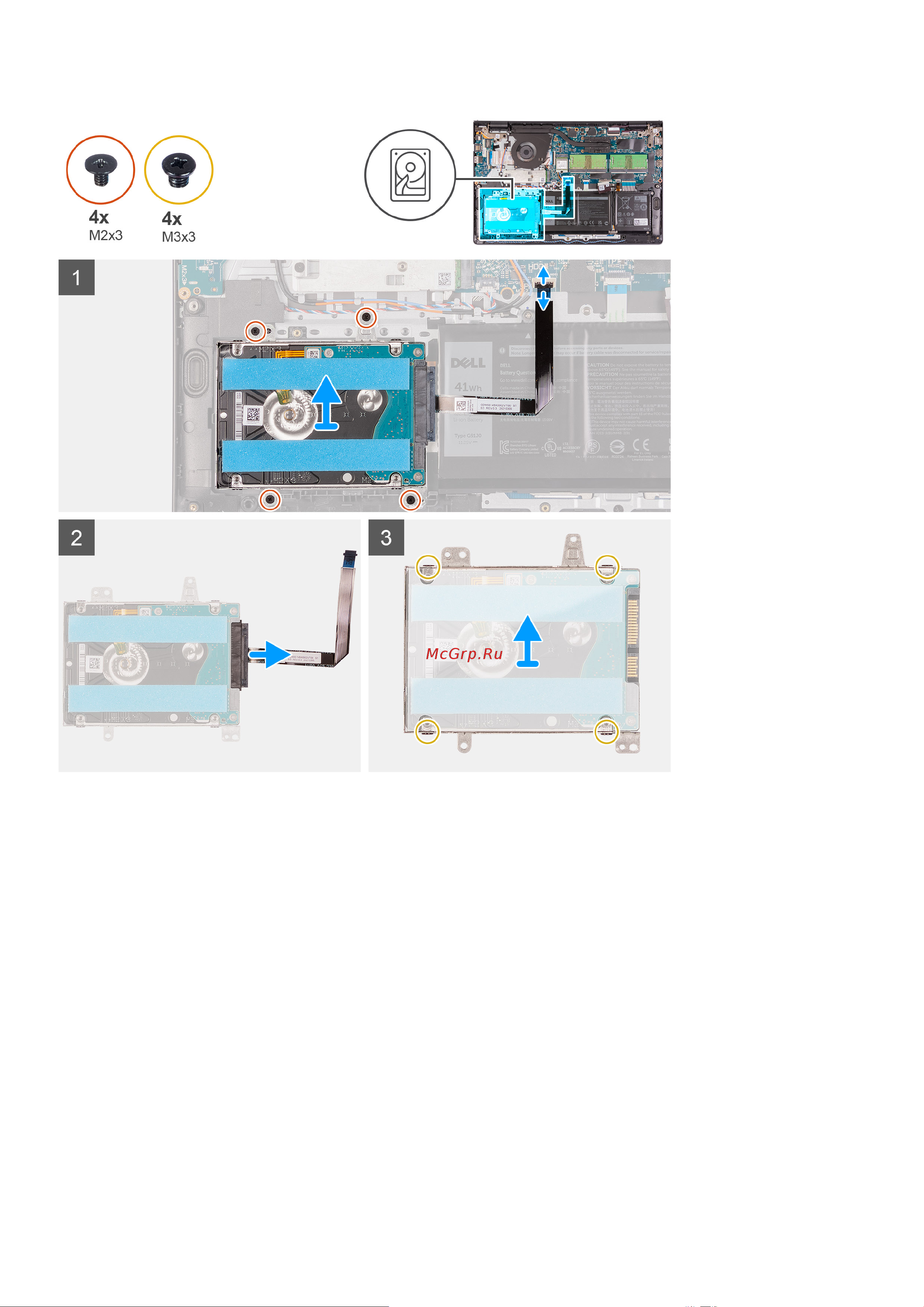

Действия
1. Отсоедините кабель жесткого диска от системной платы.
2. Выверните четыре винта M2x3, которыми жесткий диск в сборе крепится к опорной панели и клавиатуре в сборе.
3. Снимите жесткий диск в сборе вместе с кабелем с опорной панели и клавиатуры в сборе.
4. Отсоедините кабель жесткого диска от жесткого диска.
5. Открутите четыре винта (M3x3), фиксирующие крепление на жестком диске.
6. Выдвиньте жесткий диск и извлеките его из крепления.
Установка жесткого диска в сборе
Предварительные условия
Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
Об этой задаче
На следующих рисунках показано расположение жесткого диска в сборе и проиллюстрирована процедура установки.
Извлечение и установка компонентов 31
