20 Подключение
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• На представленных выше рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел Комплект поставки на стр. 7). Они доступны для приобретения в магазинах
электронных товаров.
• Иллюстрации подключения приведены исключительно в качестве примера. Задние разъемы на
проекторе могут различаться в зависимости от модели.
• В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних
видеопортов при подключении проектора. Обычно включение/выключение внешнего дисплея
осуществляется с помощью комбинации кнопок FN + функциональная кнопка. Нажмите
одновременно клавишу FN и соответствующую функциональную клавишу. Сведения о
комбинациях клавиш см. в инструкции к портативному компьютеру.
• Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видео не происходит, проверьте включение и исправность источника сигнала.
Кроме того, проверьте правильность подключения кабелей видеосигнала.

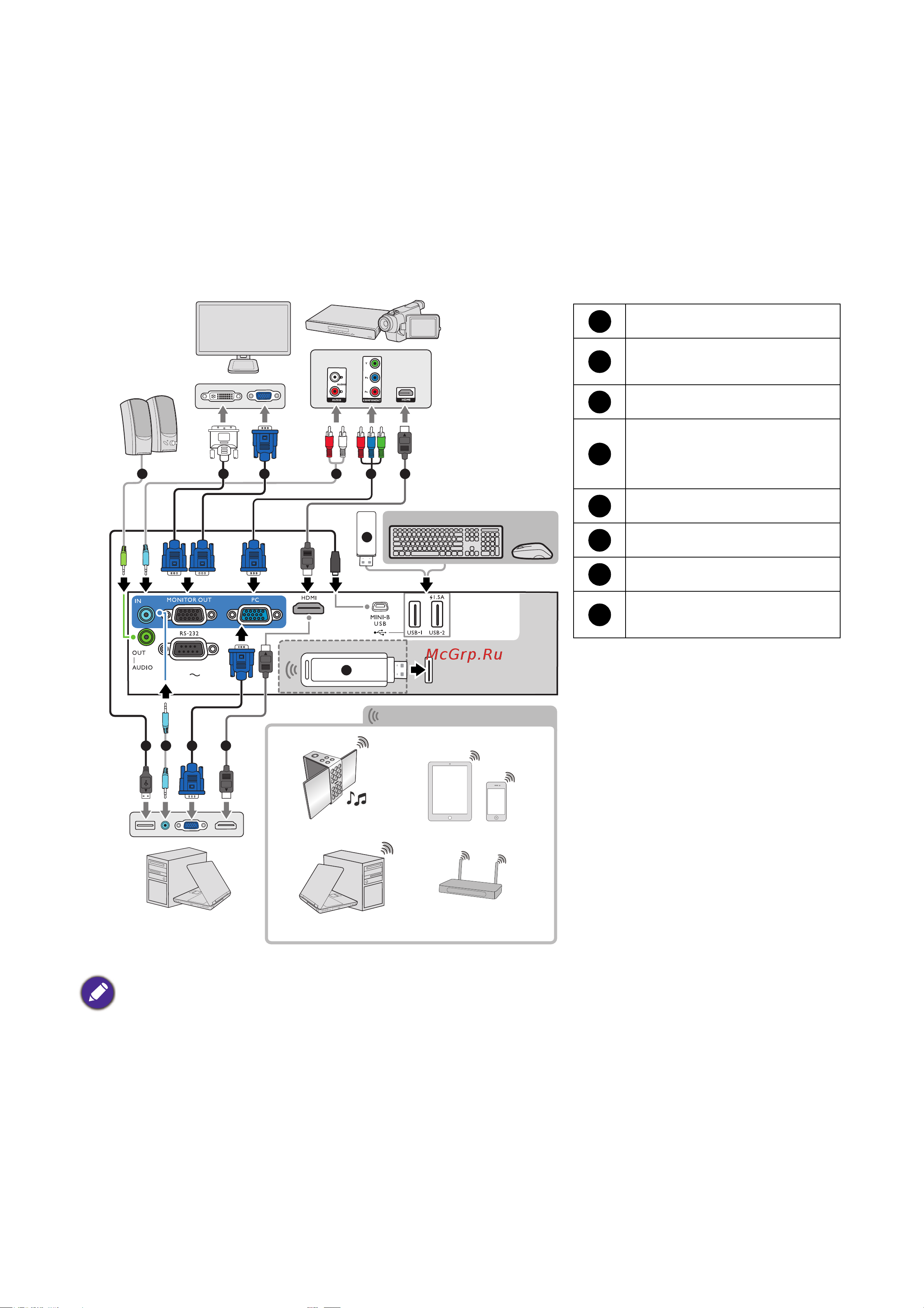

5
55 6
1
4
2 1
3
6
7
8
Портативный или
настольный компьютер
Кабель VGA
Кабель подключения
VGA к DVI-A
Кабель USB
Переходной кабель с
компонентного видео на
VGA (D-sub)
Аудиокабель
Кабель HDMI
USB-накопитель
Беспроводной адаптер
(WDR02U)
1
2
3
4
5
6
7
8
Динамики
Монитор
Беспроводное соединение
Устройство аудио/видео
Портативный или настольный компьютер
Планшетный ПК
Смартфон
Bluetooth-динамики
Беспроводная ТД
Клавиатура/мышь
