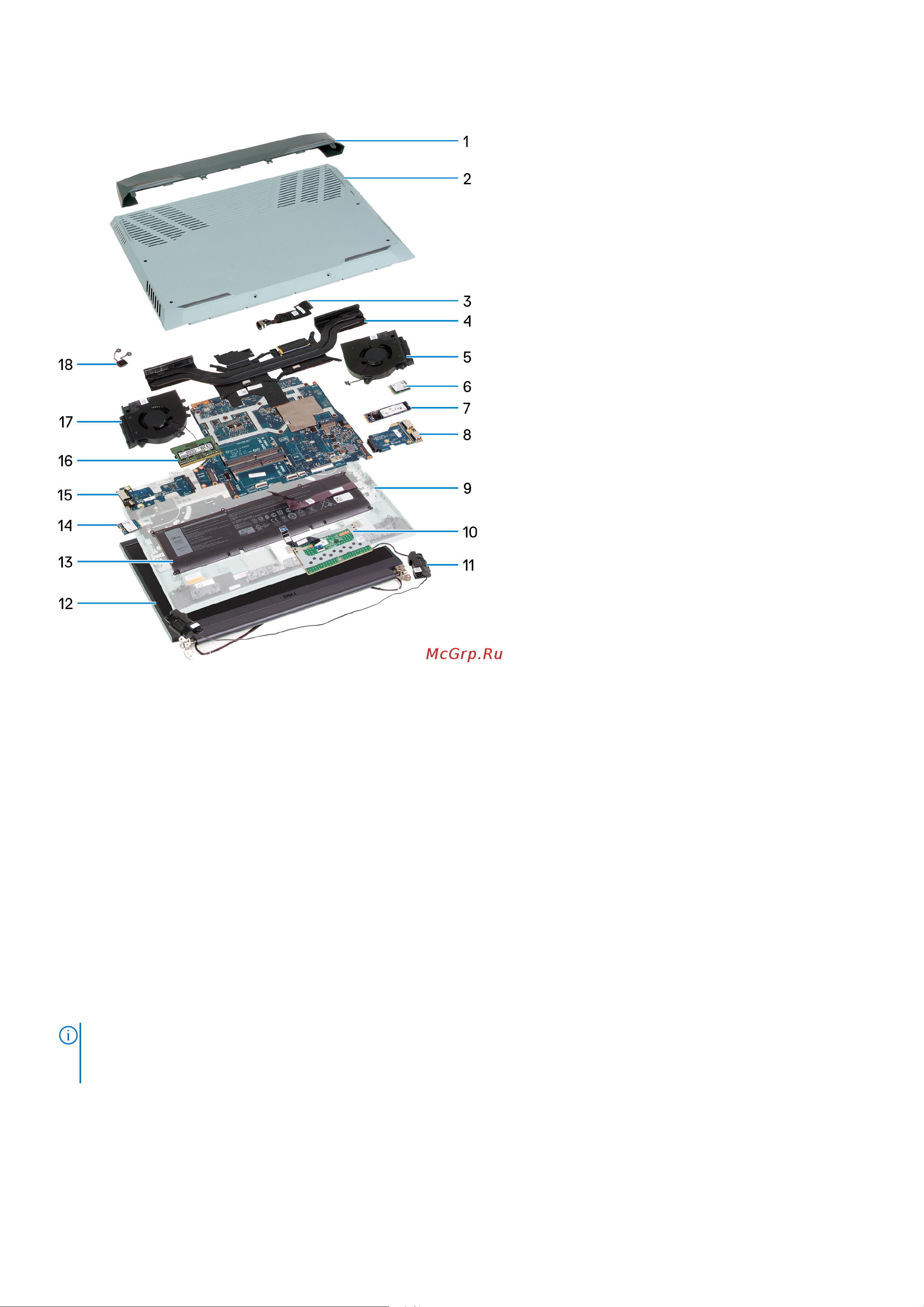

1. Задняя крышка
2. Нижняя крышка
3. Порт адаптера питания
4. Радиатор
5. Левый вентилятор
6. Плата беспроводной сети
7. Твердотельный накопитель 2280
8. плату USB
9. Опорная панель и клавиатура в сборе
10. Тачпад
11. Динамики
12. Дисплей в сборе
13. Аккумулятор
14. Твердотельный накопитель 2230
15. Плата ввода-вывода
16. Модуль памяти
17. Правый вентилятор
18. Кнопка питания
ПРИМЕЧАНИЕ: Dell предоставляет перечень компонентов и их номера по каталогу для исходной приобретенной
конфигурации системы. Доступность этих компонентов определяется условиями гарантии, которую приобрел клиент.
Сведения о вариантах приобретения можно получить у менеджера Dell по продажам.
12 Извлечение и установка компонентов
Содержание
- Dell g15 5511 1
- Dell g15 5511 руководство по обслуживанию 1
- Руководство по обслуживанию 1
- Примечания предупреждения и предостережения 2
- Содержание 3
- Инструкции по технике безопасности 6
- Перед началом работы 6
- Подготовка к работе с внутренними компонентами компьютера 6
- Работа с внутренними компонентами компьютера 6
- Электростатический разряд защита от электростатического разряда 7
- Комплект для технического обслуживания с защитой от электростатического разряда 8
- Элементы комплекта защиты от электростатических разрядов 8
- Защита от электростатических разрядов общие сведения 9
- После работы с внутренними компонентами компьютера 9
- Транспортировка чувствительных компонентов 9
- Извлечение и установка компонентов 10
- Рекомендуемые инструменты 10
- Список винтов 10
- Таблица 1 список винтов 10
- Основные компоненты g15 5511 11
- Таблица 1 список винтов продолжение 11
- Нижняя крышка 13
- Снятие нижней крышки 13
- Установка нижней крышки 15
- Извлечение твердотельного накопителя из первого разъема 17
- Твердотельные накопители 17
- Установка твердотельного накопителя в первый разъем 18
- Извлечение твердотельного накопителя из разъема 2 20
- Установка твердотельного накопителя во второй разъем 21
- Извлечение платы беспроводной сети 23
- Плата беспроводной сети 23
- Порядок перемещения винтовой опоры 23
- Установка платы беспроводной сети 24
- Таблица 2 цветовая схема антенных кабелей 25
- Извлечение модуля памяти 26
- Модуль памяти 26
- Установка модуля памяти 26
- Аккумулятор 27
- Меры предосторожности при работе с литий ионными аккумуляторами 27
- Извлечение аккумулятора 28
- Установка аккумулятора 29
- Сенсорная панель 30
- Снятие тачпада 30
- Установка тачпада 32
- Плата ввода вывода 33
- Снятие платы ввода вывода 33
- Установка платы ввода вывода 33
- Динамики 34
- Извлечение динамиков 34
- Установка динамиков 35
- Задняя крышка 36
- Снятие задней крышки 36
- Установка задней крышки 37
- Дисплей в сборе 38
- Установка дисплея в сборе 38
- Снятие дисплея в сборе 40
- Извлечение разъема адаптера питания 42
- Порт адаптера питания 42
- Установка разъема адаптера питания 43
- Извлечение системной платы 44
- Системная плата 44
- Установка системной платы 48
- Извлечение радиатора 51
- Радиатор 51
- Установка радиатора 52
- Извлечение платы usb 53
- Плату usb 53
- Установка платы usb 54
- Плата ввода вывода 55
- Снятие платы ввода вывода 55
- Установка платы ввода вывода 55
- Извлечение кнопки питания 56
- Кнопка питания 56
- Установка кнопки питания 57
- Снятие опорной панели и клавиатуры в сборе 58
- Упор для рук и клавиатура в сборе 58
- Установка опорной панели и клавиатуры в сборе 59
- Драйверы и загружаемые материалы 61
- Вход в программу настройки bios 62
- Клавиши навигации 62
- Настройка системы 62
- Таблица 3 клавиши навигации 62
- Параметры настройки системы 63
- Таблица 3 клавиши навигации продолжение 63
- Таблица 4 параметры настройки системы меню сведения о системе 63
- Таблица 4 параметры настройки системы меню сведения о системе продолжение 64
- Таблица 5 параметры настройки системы меню загрузка 64
- Таблица 6 параметры настройки системы меню конфигурация системы 64
- Таблица 6 параметры настройки системы меню конфигурация системы продолжение 65
- Таблица 7 параметры настройки системы меню видео 65
- Таблица 7 параметры настройки системы меню видео продолжение 66
- Таблица 8 параметры настройки системы меню безопасность 66
- Таблица 10 параметры настройки системы меню экспертное управление ключами 67
- Таблица 11 параметры настройки системы меню производительность 67
- Таблица 8 параметры настройки системы меню безопасность продолжение 67
- Таблица 9 параметры настройки системы меню безопасная загрузка 67
- Таблица 11 параметры настройки системы меню производительность продолжение 68
- Таблица 12 параметры настройки системы меню управление энергопотреблением 68
- Таблица 12 параметры настройки системы меню управление энергопотреблением продолжение 69
- Таблица 13 параметры настройки системы меню беспроводная связь 69
- Таблица 14 параметры настройки системы меню режим работы post 69
- Таблица 14 параметры настройки системы меню режим работы post продолжение 70
- Таблица 15 параметры настройки системы меню виртуализация 70
- Таблица 16 параметры настройки системы меню обслуживание 70
- Назначение пароля программы настройки системы 71
- Системный пароль и пароль программы настройки 71
- Таблица 17 параметры настройки системы меню журналы системы 71
- Таблица 18 параметры настройки системы меню supportassist 71
- Таблица 19 системный пароль и пароль программы настройки 71
- Сброс параметров cmos 72
- Удаление и изменение существующего пароля программы настройки системы 72
- Обновление bios 73
- Обновление bios в windows 73
- Обновление bios в средах linux и ubuntu 73
- Обновление bios с usb накопителя в windows 73
- Сброс пароля bios программы настройки системы и системного пароля 73
- Обновление bios из меню однократной загрузки f12 74
- Диагностика supportassist 75
- Обращение со вздутыми литийионными аккумуляторами 75
- Поиск и устранение неисправностей 75
- Индикаторы диагностики системы 76
- Таблица 20 коды индикаторов 76
- Варианты носителей для резервного копирования и восстановления 77
- Восстановление операционной системы 77
- Таблица 20 коды индикаторов продолжение 77
- Цикл включение выключение wi fi 77
- Снимите остаточный статический заряд выполните аппаратный сброс 78
- Материалы для самостоятельного разрешения вопросов 79
- Обращение в компанию dell 79
- Справка и обращение в компанию dell 79
- Таблица 21 материалы для самостоятельного разрешения вопросов 79
