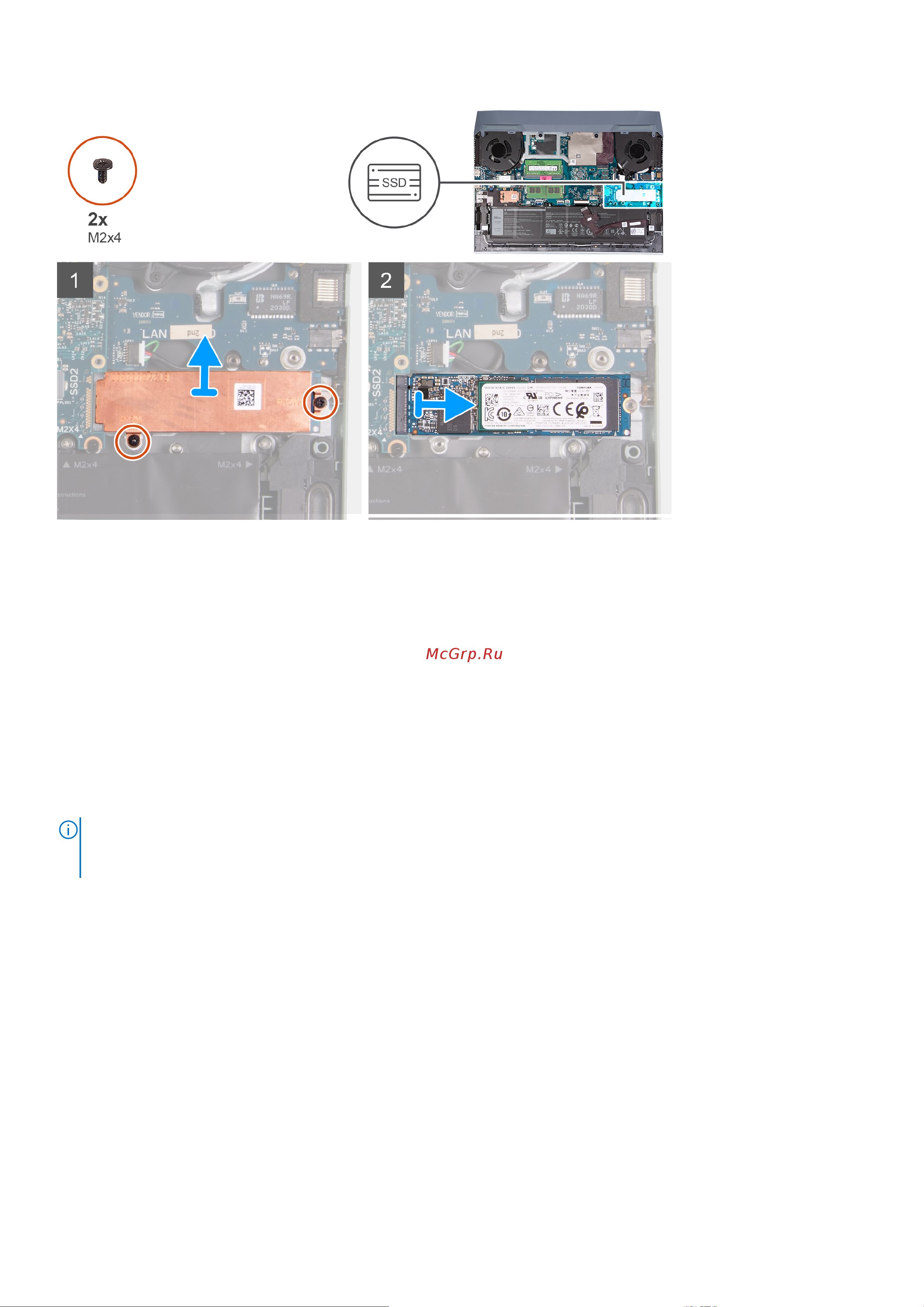

Действия
1. Открутите два винта (M2x4), которыми теплозащитная крышка крепится к системной плате и к опорной панели и
клавиатуре в сборе.
2. Снимите теплозащитную крышку с опорной панели и клавиатуры в сборе.
3. Извлеките твердотельный накопитель из соответствующего разъема на системной плате.
Установка твердотельного накопителя во второй разъем
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
ПРИМЕЧАНИЕ: Этот компьютер имеет два слота для твердотельных накопителей. Слот твердотельного накопителя
1 расположен в левом нижнем углу системной платы, а слот твердотельного накопителя 2 — в правом нижнем углу
системной платы. Оба слота поддерживают твердотельные накопители M.2 2230 и M.2 2280.
Инструкции по замене платы 2230 платой 2280 см. в разделах Порядок перемещения винтовой опоры и Установка
твердотельного накопителя 2280.
Инструкции по замене платы 2280 платой 2230 см. в разделах Порядок перемещения винтовой опоры и Установка
твердотельного накопителя 2230.
На следующем рисунке показано расположение твердотельного накопителя , установленного во второй разъем, и
проиллюстрирована процедура установки.
Извлечение и установка компонентов 21
