4. Установите руль (10) на посадочное место (Рис.3), закрепите комплектом (18)

(Рис.3)

5. Установите сцепку (12), зафиксируйте пальцами и шплинтами из комплекта (1)

6. Вставьте трос сцепления (6) в посадочное место на рычаге сцепления (5),

отожмите рычаг сцепления (5) вниз и вставьте бобышку троса в фиксатор

(4) (Рис. 3). Отрегулируйте натяжение троса

7. Установите бобышку троса задней передачи в посадочное место рычага

включения задней передачи (1) (Рис 5), за трос потяните рычаг вверх, за

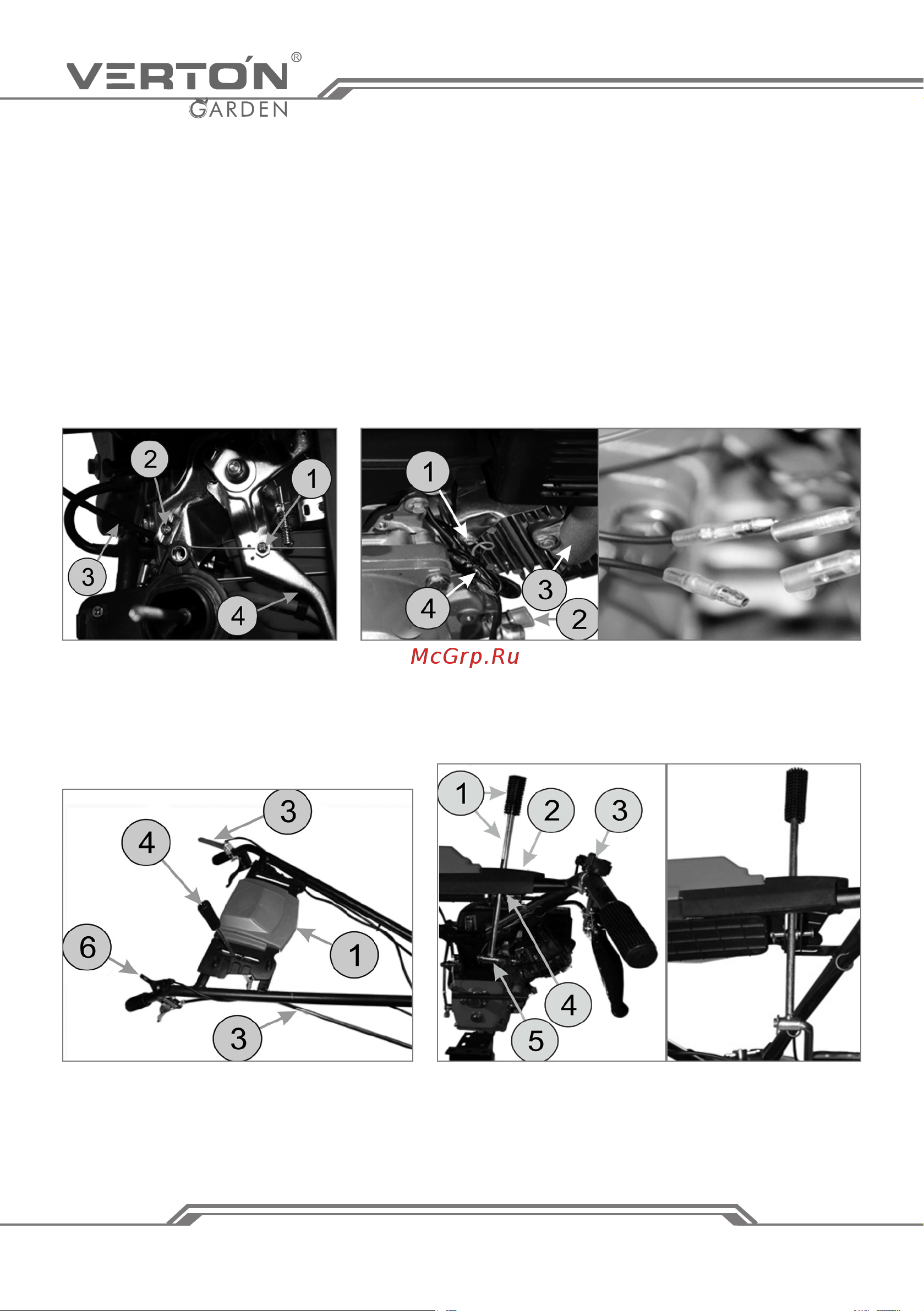

Рис. 7 Рычаг дроссельной

заслонки

1 - Винт фиксации троса газа,

2 - Фиксатор кожуха троса газа,

3 - Трос газа, 4 - Рычаг дрос-

сельной заслонки

Рис. 8 Подключение проводов.

1 - Винт крепления провода массы, 2 - Масляный щуп,

3 - Коллектор глушителя, 4 - Сборка проводов

Рис. 9 Руль управления

1 - Бокс для хранения ЗИП,

2 -Тяга включения передач,

3 - Выключатель зажигания,

6 - Рычаг газа

Рис. 10 Рычаг включения передач.

1 - Рычаг включения передач с накладкой в сборе,

2 - Бокс для хранения ЗИП, 3 - Рычаг газа, 4 -

Место крепления рычага переключения передач,

5 - Соединение рычага и тяги включения передач
