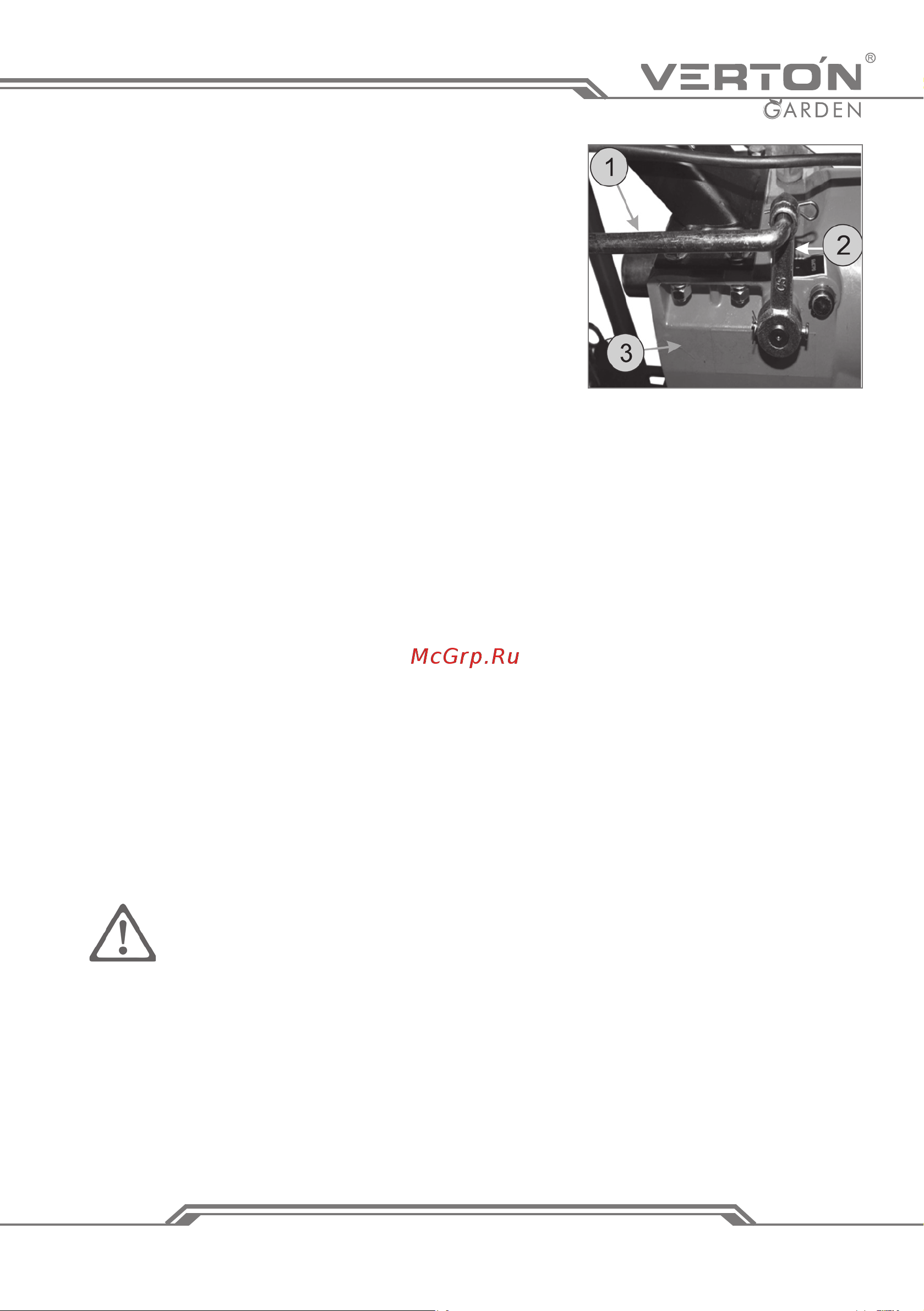

Рис. 11 Соединение тяги вклю-

чения передач с КПП

1 - Тяга включения передач,

2 - Рычаг включения передач на

КПП, 3 - Коробка переключения

передач КПП

фиксируйте кожух троса в фиксаторе троса

задней передачи (2) (рис 5). Отрегулируйте

натяжение торса.

8. Снимите воздушный фильтр Рис 6.

9. Переведите рычаг газа на руле в положение

мин. оборотов двигателя.

10. Закрепите кожух троса в фиксаторе троса

задней передачи (2), закрепите трос газа (3)

винтом фиксации троса газа (1) на рычаге

дроссельной заслонки (4) (Рис 7)

11. Соедините контакты проводов двигателя и

выключателя зажигания на руле, закрепите

провод массы как показано на Рис. 8

12. Установите бокс (1) для хранения ЗИП на руль управления Рис. 8 закрепи

те винтами и гайками из комплекта (1)

13. Установите рычаг включения передач в посадочное место на руле и за

фиксировать пальцем со шплинтом из комплекта, соединить рычаг с тягой

включения передач, зафиксировать шплинтом из комплекта (Рис. 9)

14. Соединить тягу включения передач с рычагом переключения передач на

КПП, зафиксировать шплинтом из комплекта (Рис.10)

7. ПРОВЕРКА ПЕРЕД ЭКСПЛУАТАЦИЕЙ

Двигатель и редуктор мотоблока не заправлены маслом.

Перед тем, как приступить к эксплуатации мотоблока,

необходимо залить моторное масло в двигатель и транс

миссионное масло в редуктор.

Осмотр

Установите мотоблок на ровную поверхность. Осмотрите его на пред мет

утечек масла и топлива, загрязнения двигателя.

Проверьте как работают рычаги, состояние кабелей и тросов, надеж ность

крепления доступных деталей.
