Руководство по эксплуатации Страница: 7

VERTON SB-756LE [7/15] Www verton tools ru www verton tools ru

www.verton-tools.ru

1312

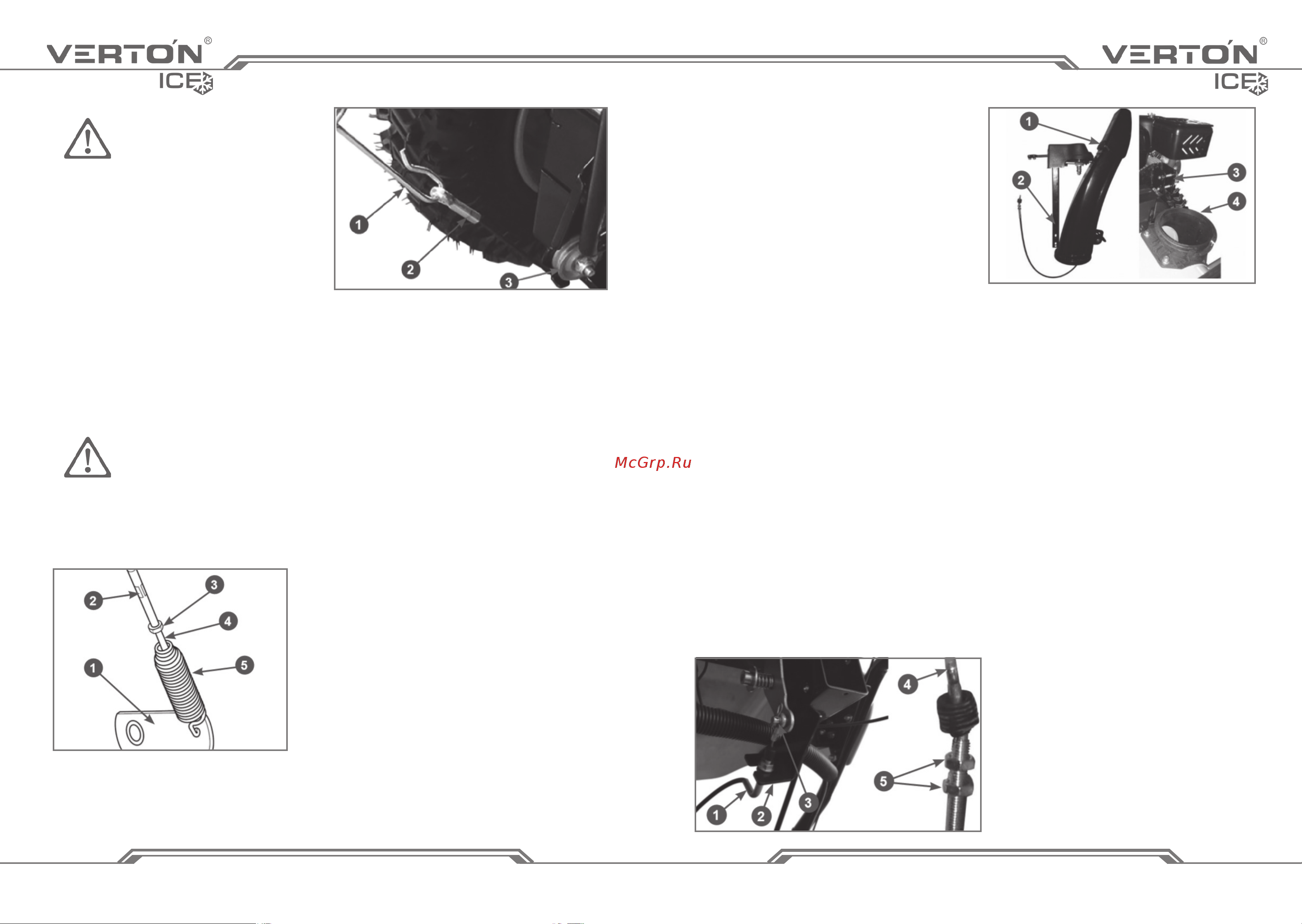

Рис. 5 Соединение троса включения

хода

1. Крючок пружины троса включения

хода

2. Соединитель троса включения хода

3. Ролик троса включения хода

Убедитесь в том, что

трос включения хода

установлен в ручей

ролика 3 (Рис. 5). В

противном случае, при

попытке включить ход

снегоотбрасывателя

трос будет поврежден.

На механическое

повреждение

тросов гарантия

производителя

и поставщика не

распространяется.

Убедитесь в том, что трос включения хода установлен

в ручей ролика 3 (Рис. 5). В противном случае, при

попытке включить ход снегоотбрасывателя трос

будет поврежден. На механическое повреждение

тросов гарантия производителя и поставщика не

распространяется.

Рис. 6 Регулировка длины тросов

включения хода и шнека

1. Рычаг оси включения шнеков

2. Муфта троса

3. Контргайка

4. Винт регулировочный

5. Пружин

9. Отрегулируйте длину тросов включения шнеков и включения хода. Для

примера, на Рис. 6 показан механизм регулировки троса включения

шнеков. При полностью нажатом рычаге включения шнеков пружина

5 должна быть растянута

на 0,5 - 1 см (Рис. 9). Для

регулировки длины троса

ослабьте затяжку контргайки

3, вкрутите в муфту 2 или, при

необходимости, выкрутите из

муфты регулировочный винт 4

(Рис. 6). После окончательной

регулировки затяните

контргайку 3. Регулировка

длины троса включения

хода производится таким же

образом.

Рис. 7 Установка желоба выброса

снега

1. Желоб в сборе со стойкой и

механизмом поворота

2. Стойка

3. Кронштейн стойки

4. Корпус основания желоба

10. Установите желоб 1 выброса снега со стойкой 2 и механизмом поворота

в сборе (Рис. 7) на снегоотбрасыватель. Установите желоб 1 выброса

снега на корпус основания желоба 4, а основание стойки 2 вставьте в

кронштейн 3 (Рис. 7). Закрепите стойку 2 в кронштейне 3 с помощью

двух болтов и гаек (Рис. 7).

11. Подключите трос управления дефлектором к рычагу управления

дефлектором. Смажьте наконечник троса 4 и ось 3 рычага управления

дефлектором многоцелевой консистентной смазкой. Установите

наконечник троса 4 на ось 3 рычага управления дефлектором и закрепите

Рис. 8 Установка троса управления

дефлектором

1. Трос

2. Кронштейн крепления оболочки

троса 3. Ось рычага управления

дефлектором

4. Наконечник троса управления

дефлектором

5. Гайки крепления оболочки троса
