его шплинтом (Рис. 8). Вставьте оболочку троса в кронштейн 2 панели

и затяните гайки 5 (Рис. 8). Проверьте управление дефлектором. При

перемещении рычага управления дефлектором назад до упора

дефлектор должен полностью открываться. При необходимости, с

помощью гаек 5 произведите регулировку троса.

12. Установите вал управления поворотом желоба. Вставьте круглый конец

вала 3 управления поворотом желоба в отверстие 1 на панели (Рис. 9).

Второй конец вала соедините с валом 1 механизма поворота желоба с

помощью двух болтов 3 (Рис. 10).

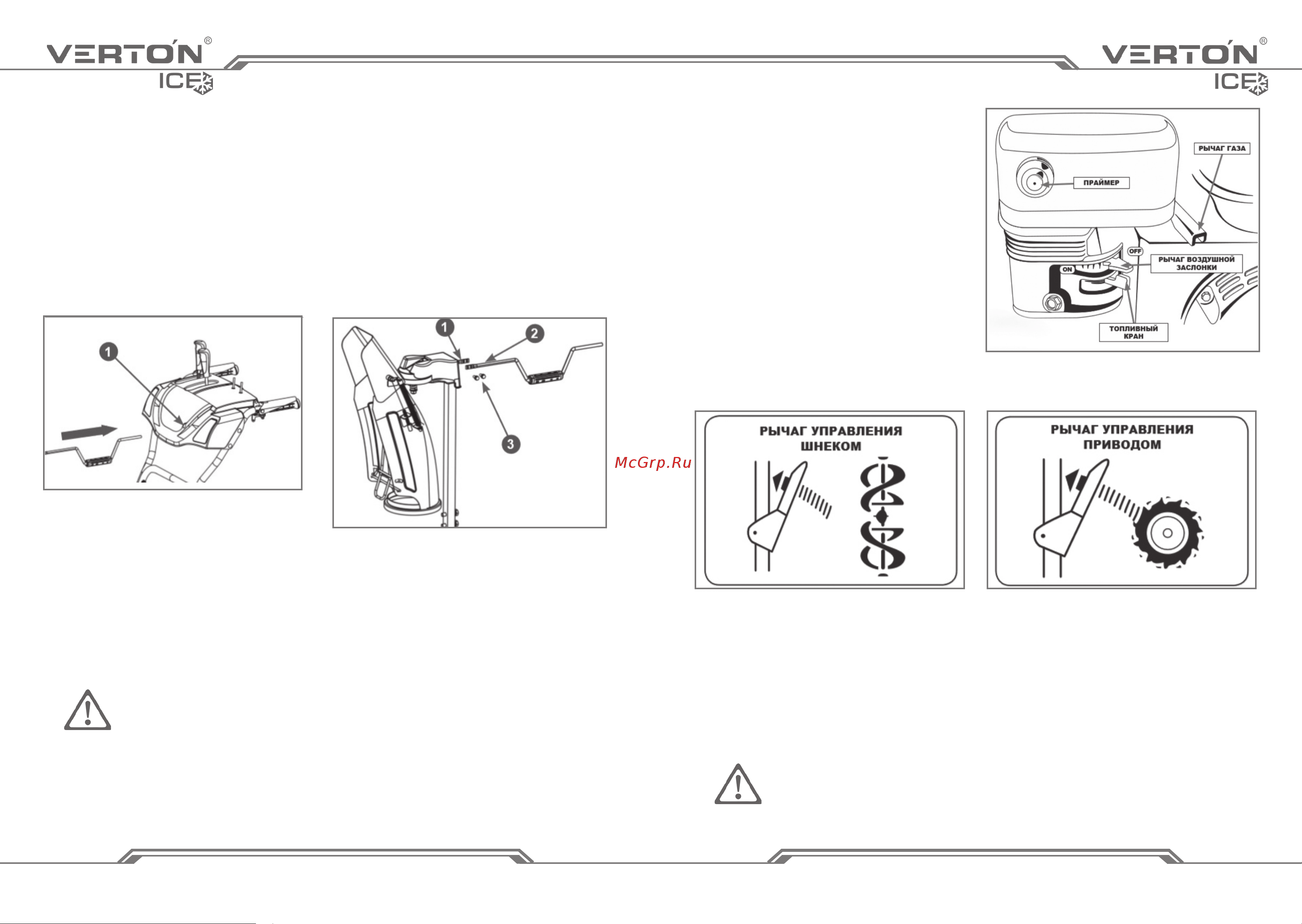

Рис. 9 Установка вала управления

поворотом желоба

1. Отверстие в панели для

установки вала

Рис. 10 Установка вала управления

поворотом желоба

1. Вал механизма поворота желоба

2. Вал управления поворотом желоба

3. Болт (2 шт.)

6. РЫЧАГИ УПРАВЛЕНИЯ

ВНИМАНИЕ! Прочитайте, поймите и следуйте всем

инструкциям и предупреждениям, указанным на самой

машине и в этой инструкции прежде чем начать работу.

Управление воздушной заслонкой

Рычаг управления воздушной заслонкой активируется поворотом влево.

Рычаг закрывает заслонку карбюратора и способствует старту двигателя (Рис. 11).

Рис. 11

Управление дрос сельной

заслонкой (рычаг газа)

Рычаг управления дроссельный

заслонкой расположен на двигателе.

Он регулирует обороты двигателя (Рис.

11).

Рычаг управления шнеком

«STOP!» — выключение,

«GO» — включение.

Нажмите на рычаг в сторону ручки,

чтобы включить шнек и начать уборку

снега. Отпустите, чтобы остановить его

(рис. 12).

Рис. 12 Рис. 13

Рычаг управления приводом

Рычаг управления приводом находится на правой ручке. Нажмите на рычаг

в сторону ручки, чтобы начать движение. Отпустите, чтобы остановить (рис. 13).

7. ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ

ВНИМАНИЕ! Не запускайте двигатель, если не залито

масло в картер! В этом случае двигатель может быть

серьезно поврежден. Проверьте уровень масла.
