VERTON SB-1170LTE [8/29] Www verton tools ru www verton tools ru

www.verton-tools.ru

1514

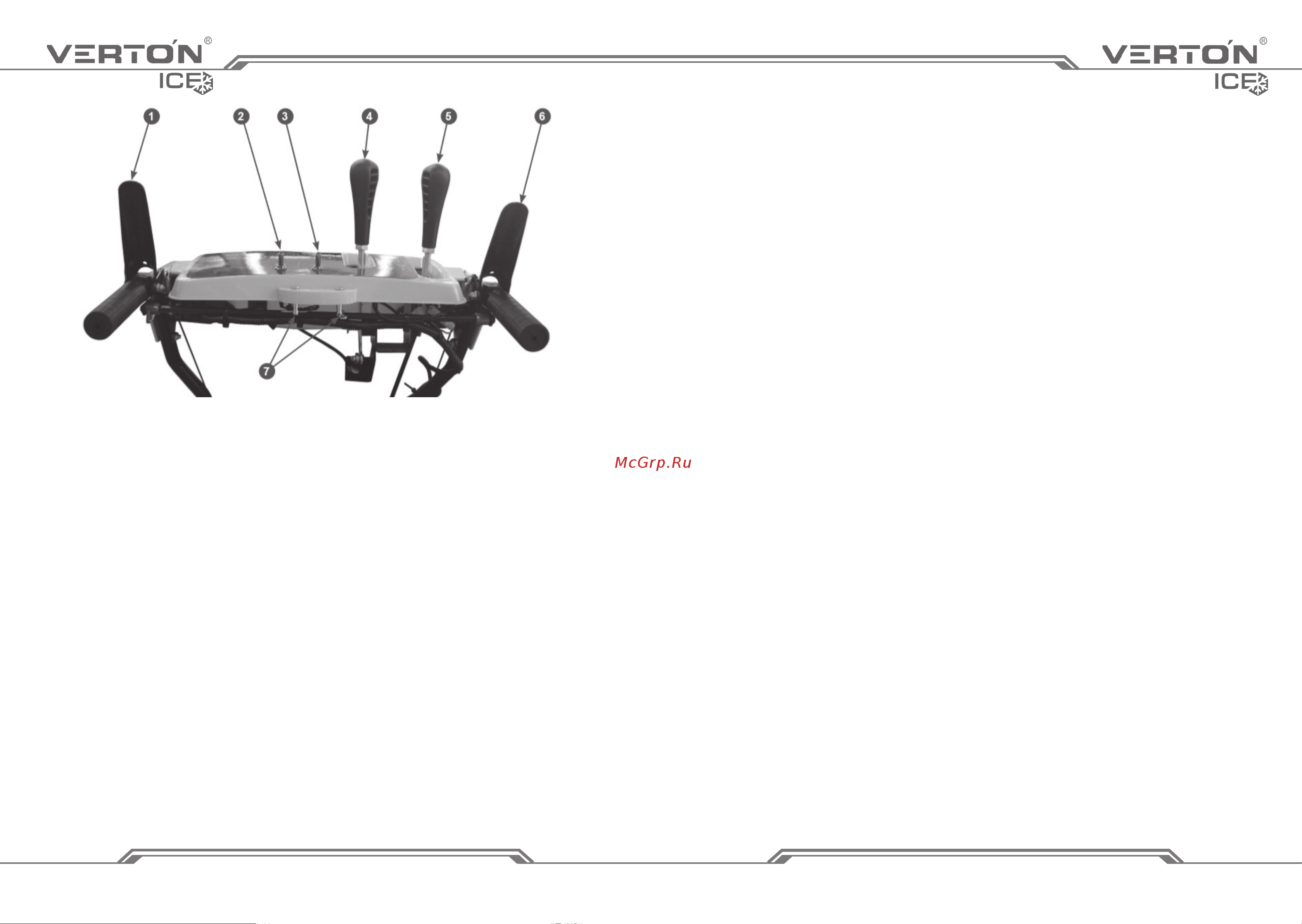

1. Рычаг включения хода

2. Выключатель фар

3. Выключатель подогрева рукояток

4. Рычаг управления дефлектором

5. Рычаг переключения передач

6. Рычаг включения шнеков

7. Пальцы срезные шнеков

запасные (2 шт.)

8. Пробка для слива масла

Принцип работы

Снегоотбрасыватель состоит из двигателя, металлического корпуса,

трансмиссии, приводов управления и системы забора и выброса снега.

При нажатии на рычаги включения хода и включения шнеков вращение

коленчатого вала двигателя через ременные передачи передается на ведомое

фрикционное колесо трансмиссии и шкив привода системы забора и выброса

снега.

Вращение ведомого фрикционного колеса трансмиссии через

зубчатые шестерни передается на выходной вал трансмиссии и колеса

снегоотбрасывателя. Направление и скорость вращения ведомого

фрикционного колеса зависит от установленной передачи и, соответственно,

положения ведомого фрикционного колеса относительно ведущего нажимного

диска.

Вращение шкива привода системы забора и выброса снега передается

на вал крыльчатки выброса снега и, через червячный редуктор, на вал с

закрепленными шнеками.

Шнеки при вращении загребают снег и подают его на крыльчатку выброса

снега. Крыльчатка при вращении захватывает снег и выбрасывает через

желоб. Положением желоба и дефлектора желоба регулируются направление

и дальность выброса снега.

7. КОМПЛЕКТНОСТЬ УСТРОЙСТВА

1. Устройство - 1 шт

2. Руководство по эксплуатации -1 шт

3. Колесо в сборе - 2 шт

4. Ключ свечной - 1 шт

5. Рукоятки рабочие с панелью в сборе - 1 шт

6. Стойка рабочих рукояток - 1 шт

7. Желоб выброса снега со стойкой и механизмом поворота в сборе - 1 шт

8. Вал управления поворотом желоба - 1 шт

9. Тяга переключения передач - 1 шт

10. Комплект крепежа - 1 комплект

11. Ручка рычага переключения передач - 1 шт.

12. Ручка рычага управления дефлектором - 1 шт.

13. Лопатка для прочистки желоба - 1 шт.

14. Пальцы срезные со шплинтами - 2 шт.
