5.Управление и обслуживание

Электрокотёл

SILVER StS

i-TRM

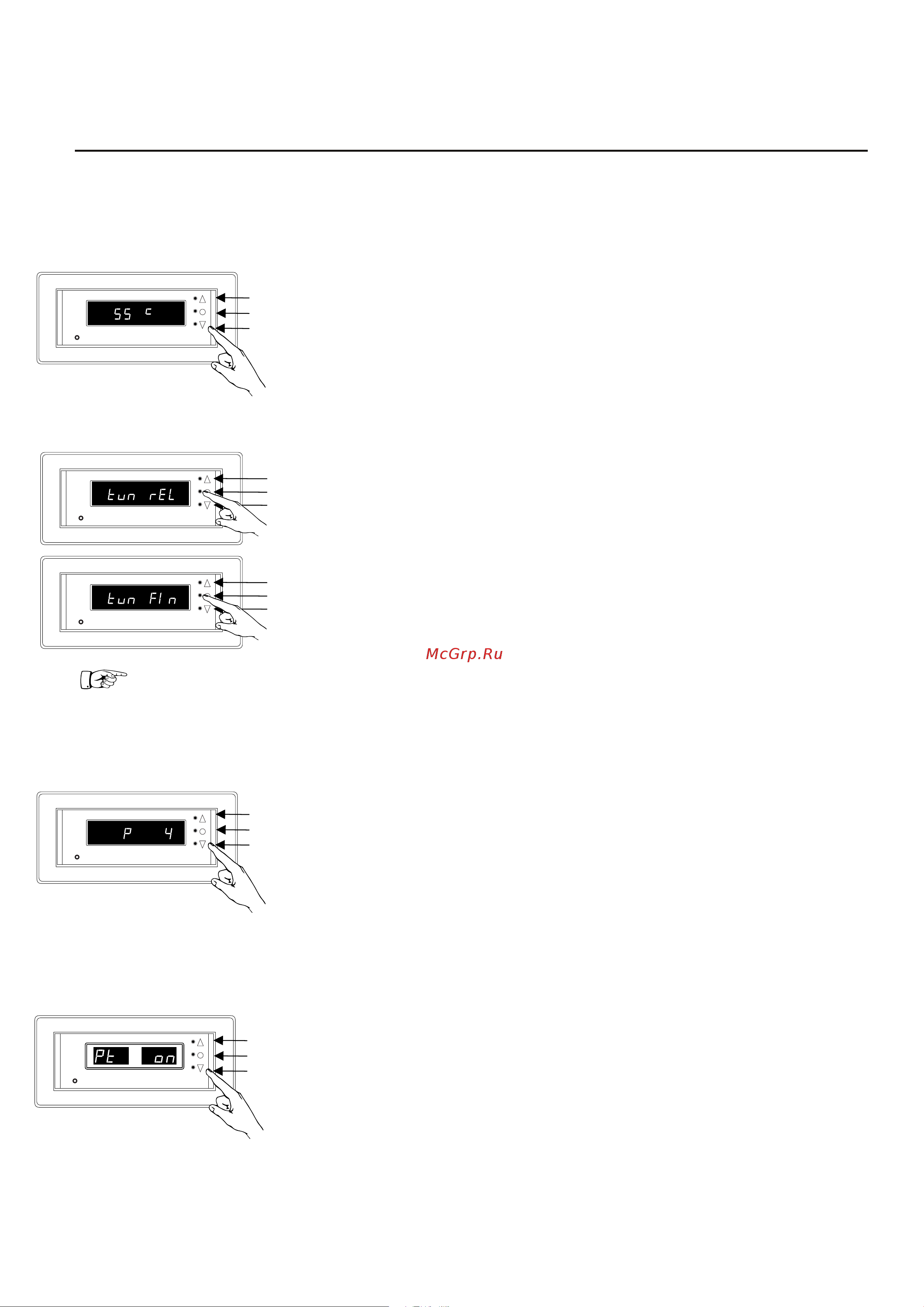

Для изменения значения температуры теплоносителя электрокотла:

Нажмите и удерживайте центральную кнопку (2) на время более 3 сек.

Котёл перейдет в режим установки температуры теплоносителя.

Кнопками «вверх» (1) и «вниз» (3) установите желаемую температуру

теплоносителя.

Если вы не хотите менять установки ограничения максимальной мощ-

ности, повторно 3 раза нажмите центральную кнопку, что сохранит ваш

выбор и выведет из режима программирования.

5.Управление и обслуживание

Руководство по

эксплуатации, паспорт

сеть

нагрев

БАСТИОН

температура

5.2.3 Режим установки ограничения максимальной мощности электрокотла

Вы можете ограничить максимально допустимую мощность котла. Для

этого:

Нажмите и удерживайте центральную кнопку (2) на время более 3 сек.

Котёл перейдет в режим установки температуры теплоносителя.

Если вы не хотите менять значение температуры теплоносителя повтор-

но нажмите центральную кнопку (2). Вы перейдёте в режим установки

максимально допустимой мощности электрокотла.

Кнопками «вверх» (1) и «вниз» (3) установите желаемую максимальную

мощность электрокотла.

Нажмите 2 раза центральную кнопку (2) для сохранения и выхода из

режима программирования.

5.2 Режимы установки температуры теплоносителя, управления

ТЭНами, максимальной мощности и выбега насоса электрокотла

5.2.1 Режим установки температуры теплоносителя

Вы можете установить желаемое время выбега внешнего насоса, выбрав

его из предложенных значений (1, 2 или 3 минуты), либо установить

непрерывный режим его работы.

Нажмите и удерживайте центральную кнопку на время более 3-х сек.

Котел перейдет в режим установки температуры теплоносителя.

Повторно нажмите центральную кнопку 2 раза. Вы перейдете в

режим установки выбега насоса.

Кнопками «вверх» «вниз» выберите одно из предлагаемых значений

(1, 2 или 3 минуты) либо установите непрерывный (on) режим работы насоса.

Нажмите центральную кнопку для сохранения своего выбора и выхода из режима программирова-

ния.

5.2.4 Режим установки времени выбега внешнего насоса

5.1 Включение электрокотла

После включения котла на индика-

торе на время 2 сек индицируется

мощность модификации электро-

котла, например 12кВт

Если в процессе самотестирования не обнаружено неисправностей, то на индикаторе

будут отображаться температура теплоносителя и напряжение сети.

подключении индицируется напряжение на фазе с от

значения 220В. Например температура +55С и напряжение 218В. Этот режим работы

является основным.

При трехфазном

наибольшем отклонением

Через 1 минуту яркость индикации будет снижена до момента, пока пользова-

тель не нажмет любую кнопку, либо не возникнет аварийная ситуация. Если

значение сетевого напряжения выходит за пределы 180-242В, то показатель

напряжения на дисплее будет мигать. Яркость дисплея при этом будет макси-

мальной.

Электрокотел оснащен свето-

диодной подсветкой, яркость

которой можно отрегулировать.

Для этого кнопки «Вверх» или

«Вниз» необходимо нажать и

удерживать более 3 сек.

Светодиодный индикатор

«Нагрев» в левом нижнем

углу дисплея светится,

когда включен хотя бы один

из ТЭНов. Если все ТЭНы

выключатся, то индикатор

погаснет.

Внимание! При запуске котла «на сухую»

возможно перегорание ТЭНов, что

является негарантийным случаем.

Перед подключением котла в электрическую

сеть убедитесь в отсутствии течи и наличии

теплоносителя в системе отопления. Для

этого проверьте показания манометра в

группе безопасности приборов, которые

должны быть в диапазоне 0,10-0,15 МПа.

0.1

0.2

0.3

0.4

0.5

0.6

MPa

psi

0.1

0.2

0.3

0.4

0.5

0.6

MPa

psi

сеть

>3 сек.

Далее на 2 сек. отображается

режим управления ТЭНами:

ступенчатый (rel) (по умолчанию)

или плавный (fin) с диммировани-

ем.

После отображения установленных параметров работы котла начинается процесс самотестирования, который

занимает 30 сек. Если проверки всех узлов платы управления котлом дают положительный результат, то на индикато-

ре будет высвечиваться обратный отсчет времени тестирования в секундах от 30 до 0.

Если в процессе самотестирования были обнаружены ошибки, то, вместо обратного отсчёта на индикаторе будут

выведены коды ошибок (см.п.7). Последние 10 секунд тестирования отсчет секунд будет сопровождаться звуковым

сигналом и миганием светодиодов подсветки.

По завершении теста звучит длительный звуковой сигнал и электрокотёл переходит в рабочий режим.

Далее в течении 2 секунд будет

индицироваться установленная

температура теплоносителя (по

умолчанию +60С° (см. п.5.2.))

3 4

30 сек.

Если при включении контакты

термостата разомкнуты, то на 2

сек выводится сообщение: OFF

(отображается только в случае

отсутствия перемычки)

Далее на 2 сек отображается

установленная максимальная

допустимая мощность (см.

п.5.2).

нагрев

БАСТИОН

температура

5.2.2 Режим управления ТЭНами

сеть

нагрев

БАСТИОН

температура

сеть

нагрев

БАСТИОН

температура

Вы можете выбрать режим управления ТЭНами котла. Для этого:

Нажмите и удерживайте центральную кнопку (2) на время более 3

сек. Котёл перейдет в режим установки температуры теплоно-

сителя.

Повторно нажмите центральную кнопку (2). Вы перейдёте в режим

управления ТЭНами электрокотла.

Кнопками «вверх» (1) и «вниз» (3) установите tun rEL - режим

ступенчатой регулировки с предварительным прогревом ТЭНов

или tun Fin - режим плавной регулировки с диммированием.

Нажмите центральную кнопку (2) для подтверждения своего

выбора и выхода из режима программирования. На дисплее

появится максимальная мощность нагрева котла.

Внимание! В случае выбора ступенчатого режима шаг регулировки мощности состав-

ляет 1/3 от мощности котла, т.е. на котлах 12 кВт это 4,8 или 12, на котлах 9 кВт –

3,6 или 9, на котлах 6 кВт – 2,4 или 6.

сеть

нагрев

БАСТИОН

температура

сеть

нагрев

БАСТИОН

температура

Визуально убедитесь в

целостности и безопасности

электропроводки и подайте

напряжение на электроко-

тёл , включив сетевой

автомат, а затем вводной

автомат котла.
