Блоки розеток выдвижные встраиваемые горизонтальные.
Модели: TORO-03-20, TORO-03-80, TORO-03-10, TORO-22-20,
TORO-22-80, TORO-22-10.
Торговая марка INRIOR.
Руководство по эксплуатации.
1. Общие сведения.
Блок розеток выдвижной горизонтальный моделей TORO-03-20, TORO-03-80, TORO-03-10, TORO-22-20, TORO-22-
80, TORO-22-10 (Рис.1) (в дальнейшем — блок розеток) подходит для установки на кухне, на рабочем столе дома и в
офисе, в гостиничном номере, конференц-зале.
Блоки розеток TORO-03-20, TORO-03-80, TORO-03-10 (рис.1) имеют 3 электрические EURO розетки с
заземлением. Блоки розеток TORO-22-20, TORO-22-80, TORO-22-10 (рис.2) имеют 2 электрические розетки с
заземлением и 2 USB разъема для подзарядки мобильных телефонов, и для питания других портативных
электронных устройств.

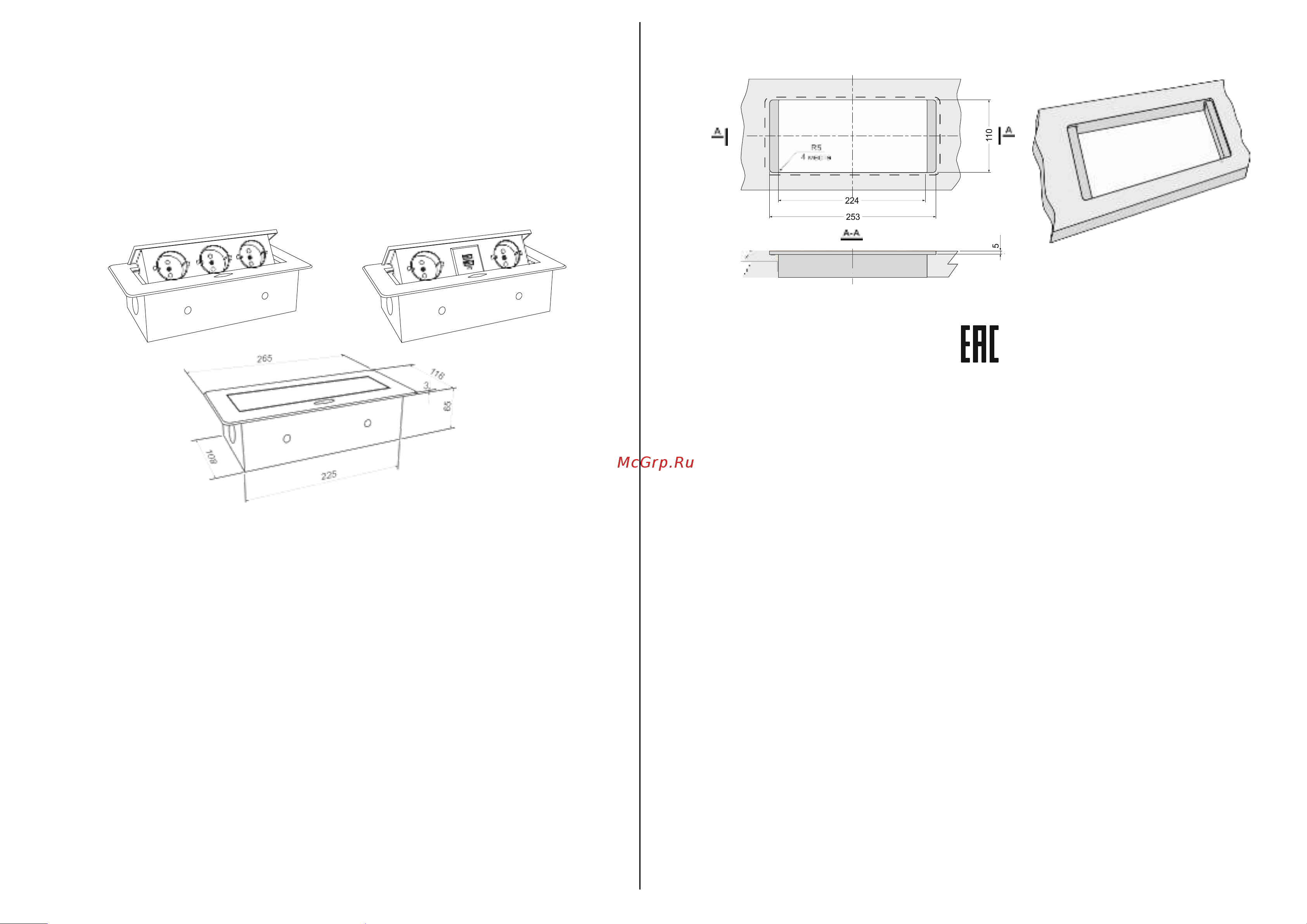

Размеры блока розеток указаны на Рис.3.
5.
Эксплуатация.
Для открытия блока розеток нажмите на эллиптическую кнопку, расположенную на корпусе изделия.
Закрытие осуществляется нажатием на подвижную часть сверху вниз, до срабатывания фиксатора.
Рис.4
Рис. 1 Рис.2
Рис.3
2.Технические характеристики.
Напряжение: 220-250V ~50Hz;
Максимальный
ток: 16А (3,6кВт);
Порт USB зарядки (только для TORO-22-20, TORO-22-80, TORO-22-10) 5V, Макс. суммарный ток 2100мА.
Размеры, мм 265х118x68;
Длина кабеля 1.8 м;
Степень защиты от воздействия окружающей среды: IP20;
Степень защиты от поражения электрическим током I.
3.Комплектность.
Блок розеток 1 шт.
Руководство по эксплуатации 1 шт.
Упаковочная коробка 1 шт.
4.Подготовка к работе и установка.
Блок розеток состоит из собственно блока и защитного кожуха. Последний, кроме функции защиты от случайного
касания токоведущих частей, выполняет функцию крепления блока к рабочей поверхности, посредством
специальных «ушей».
В рабочей поверхности сделайте прямоугольное отверстие размером 228х110 мм. и 4 углубления под крепежные
«уши», для плотного прилегания блока розеток к рабочей поверхности. «Уши» должны быть заглублены на 4-6мм.
Размеры отверстия для установки блока розеток указаны на Рис.4.
Вставьте защитный кожух в отверстие и зафиксируйте его саморезами.
Установите блок розеток в защитный кожух (возможно только при закрытой выдвижной панели с розетками) и
зафиксируйте его винтами.
Кабельными стяжками зафиксируйте кабель питания, так, чтобы в защитном кожухе остался небольшой запас кабеля,
необходимый для беспрепятственного открывания.
Подключите кабель питания к ближайшей электрической розетке.
Блок готов к работе.
