INRIOR FRANK-80 серебристый Руководство по эксплуатации онлайн

Блок розеток выдвижной горизонтальный.

Артикул: 11.800.00.004.

Серия 11.

Руководство по эксплуатации.

1.Общие сведения.

 Блок розеток выдвижной горизонтальный 11.800.00.004 (Рис.1) (в дальнейшем — блок розеток) подходит для установки на рабочем столе дома и в офисе, на

рабочей станции, в гостиничном номере, конференц-зале.

 Блок розеток имеет 2 электрические розетки с заземлением, 2 разъема USB 2.0 Type A мама, 1 разъём D-Sub 15pin (VGA), 1 разъём HDMI type A мама и 1

разъём RJ45 мама для LAN.

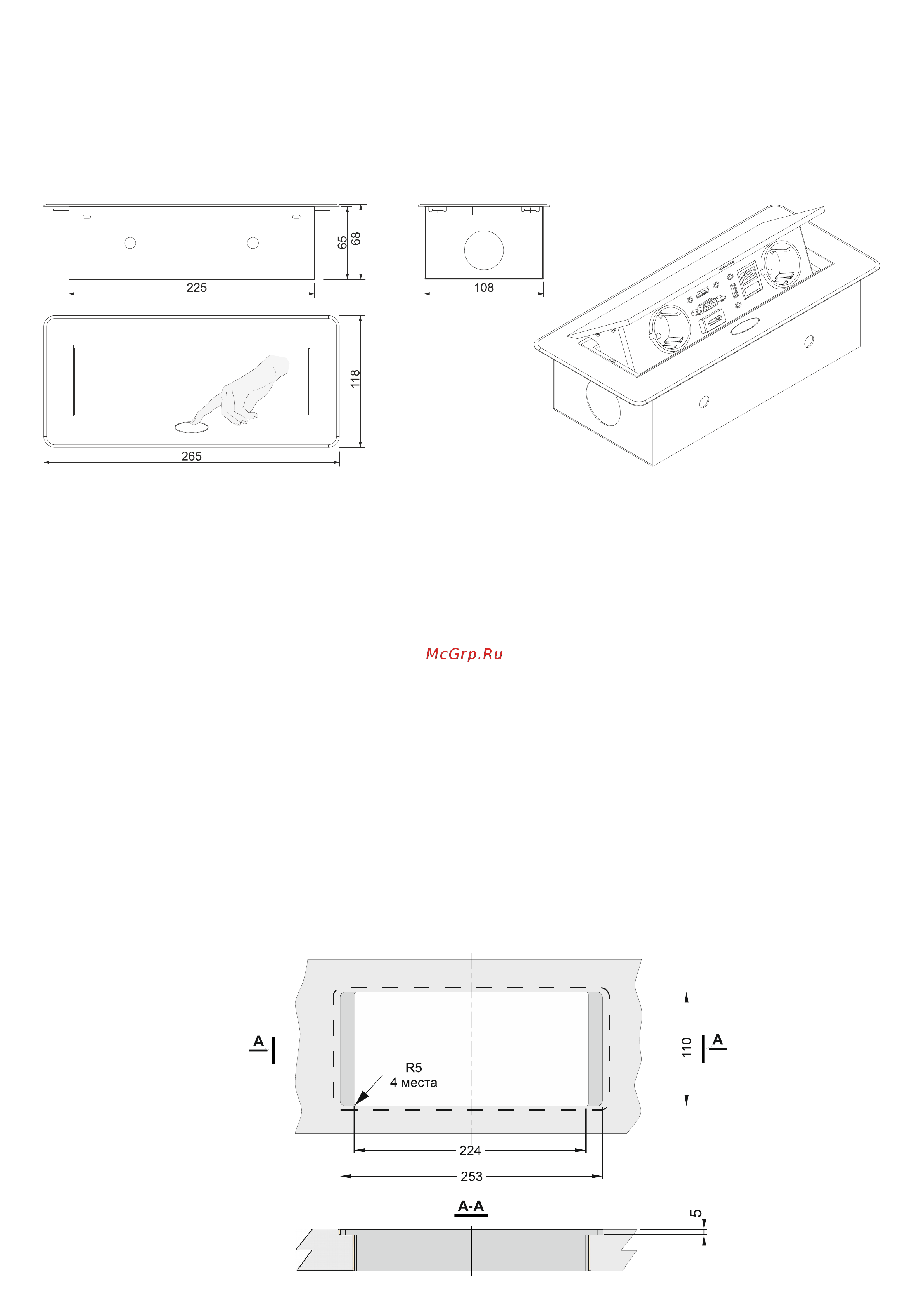

 Размеры блока розеток указаны на Рис.1.

Рис. 1

2. Технические характеристики.

 Напряжение: 220-240V~ 50Hz;

 Максимальный ток: 12А(2,7кВт);

 Размеры, мм 265х118x68;

 Длина кабеля 2м;

 Цвет корпуса черный;

 Степень защиты от воздействия окружающей среды: IP20;

 Степень защиты от поражения электрическим током I.

3. Комплектность.

 Блок розеток 1 шт.

 Руководство по эксплуатации 1 шт.

 Упаковочная коробка 1 шт.

4. Подготовка к работе и установка.

 Распакуйте блок розеток и проверьте комплектацию.

 ВНИМАНИЕ: Установку и подключение блока розеток должен производить квалифицированный специалист-электрик.

 Блок розеток состоит из собственно блока и защитного кожуха. Последний, кроме функции защиты от случайного касания токоведущих частей, выполняет

функцию крепления блока к рабочей поверхности, посредством специальных «ушей».

 В рабочей поверхности подготовьте отверстие для установки блока розеток. Размеры отверстия для установки блока розеток указаны на Рис.2.

 Откройте верхнюю крышку блока нажатием на кнопку на корпусе. Открутите 2 винта, соединяющие блок розеток с защитным кожухом (см. рис.3-1).

 Снимите блок розеток (возможно только при закрытой выдвижной панели с розетками), установите защитный кожух в подготовленное отверстие и

закрепите его саморезами (см. Рис.3-2).

 Установите блок розеток в защитный кожух (возможно только при закрытой выдвижной панели с розетками) и зафиксируйте его винтами (см. Рис.3-3).

 Кабельными стяжками зафиксируйте кабель питания, так, чтобы в защитном кожухе остался небольшой запас кабеля, необходимый для беспрепятственного

открывания.

 Подключите нужные разъемы с тыльной стороны и зафиксируйте кабели.

 Подключите кабель питания к ближайшей электрической розетке.

 Блок готов к работе (Рис.3-4).

 Для открытия блока розеток нажмите на кнопку, расположенную на корпусе изделия.

 Закрытие осуществляется нажатием на подвижную часть сверху вниз, до срабатывания фиксатора.
