u
С помощью любого виль-
чатого ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
Указание
u
Очистите устройство (см. 6.2 Чистка устройства) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком воздуха
на месте установки.

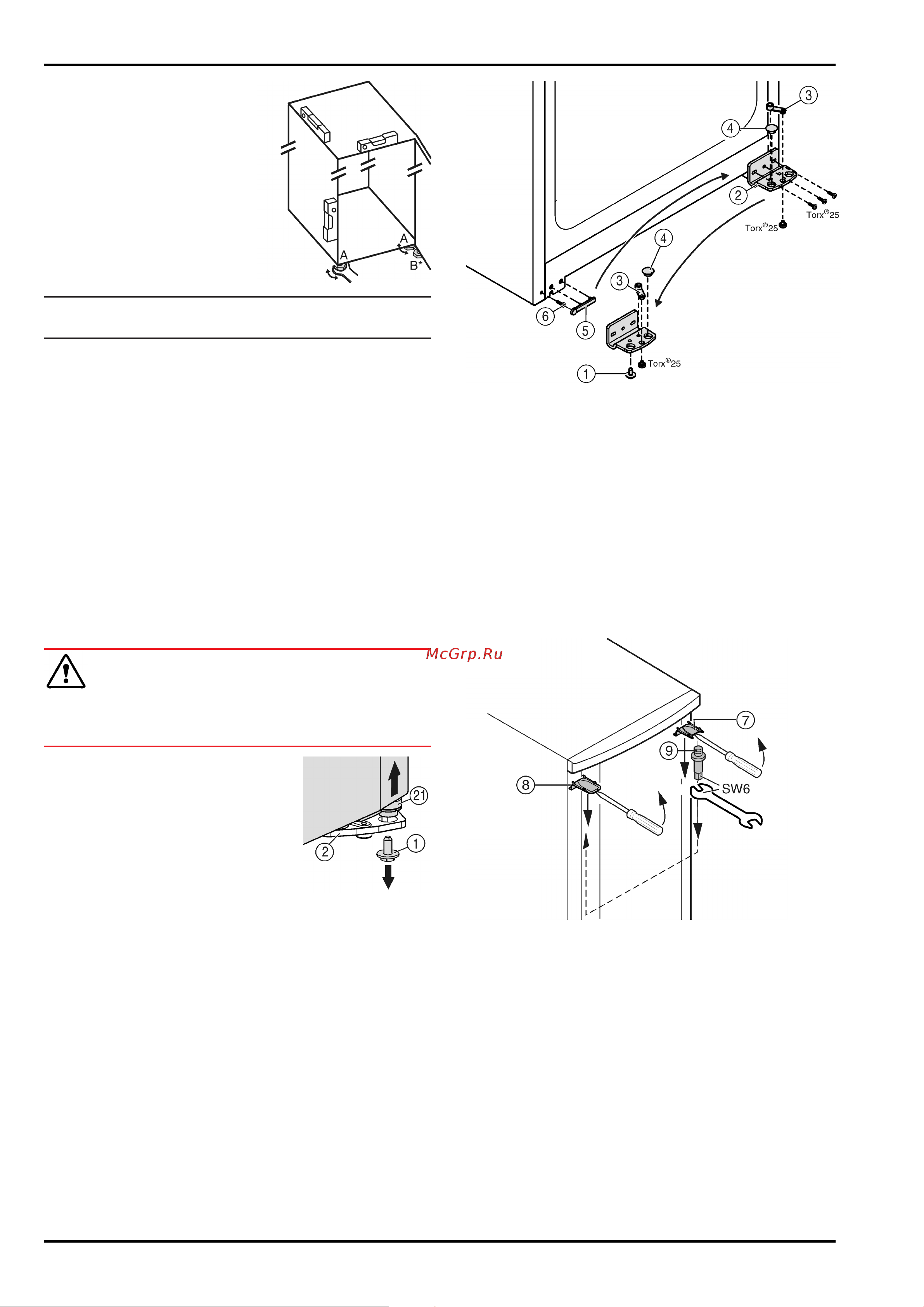

4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Отвертка
q
прилагаемый вильчатый ключ
q
При необходимости привлеките второго человека для
монтажной работы
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Внизу справа на опорном
кронштейне выкрутите фикси-
рующий винт
Fig. 5 (1)
.
u
Откройте дверцу.
u
Поднимите дверцу, удерживая
ее со стороны расположения
ручек и снизу.
w
Опорный палец
Fig. 5 (21)
можно извлечь из опорного
кронштейна
Fig. 6 (2)
.
u
Cли установочный винт
Fig. 5 (21)
не откручивается, его
можно вынуть, нажав на него
снизу.
Fig. 5
u
Отведите нижнюю часть дверцы наружу и снимите ее.
Fig. 6
u
Открутите опорный кронштейн
Fig. 6 (2)
.
u
Открутите опорную деталь
Fig. 6 (3)
и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u
Извлеките заглушку
Fig. 6 (4)
из опорного кронштейна
и переставьте ее в отверстие на противоположной
стороне опорного кронштейна.
u
Осторожно снимите крышку со стороны ручки
Fig. 6 (5)
.
u
Выкрутите болт
Fig. 6 (6)
и вкрутите на противопо-
ложной стороне.
u
Снова установите крышку
Fig. 6 (5)
.
u
Снова прикрутите опорный кронштейн
Fig. 6 (2)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
Fig. 7
u
Верхнюю крышку
Fig. 7 (7)
и крышку
Fig. 7 (8)
с
помощью отвертки выведите вперед из фиксатора и
снимите, наклоняя вниз.
u
Выкрутите опорный палец
Fig. 7 (9)
и вкрутите на проти-
воположной стороне (с моментом 4 Нм).
u
Снова установите крышку
Fig. 7 (7)
на стороне опорного
пальца: насадите сзади, защелкните спереди.
u
Установите крышку
Fig. 7 (8)
на противоположной
стороне: насадите сзади, защелкните спереди.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
