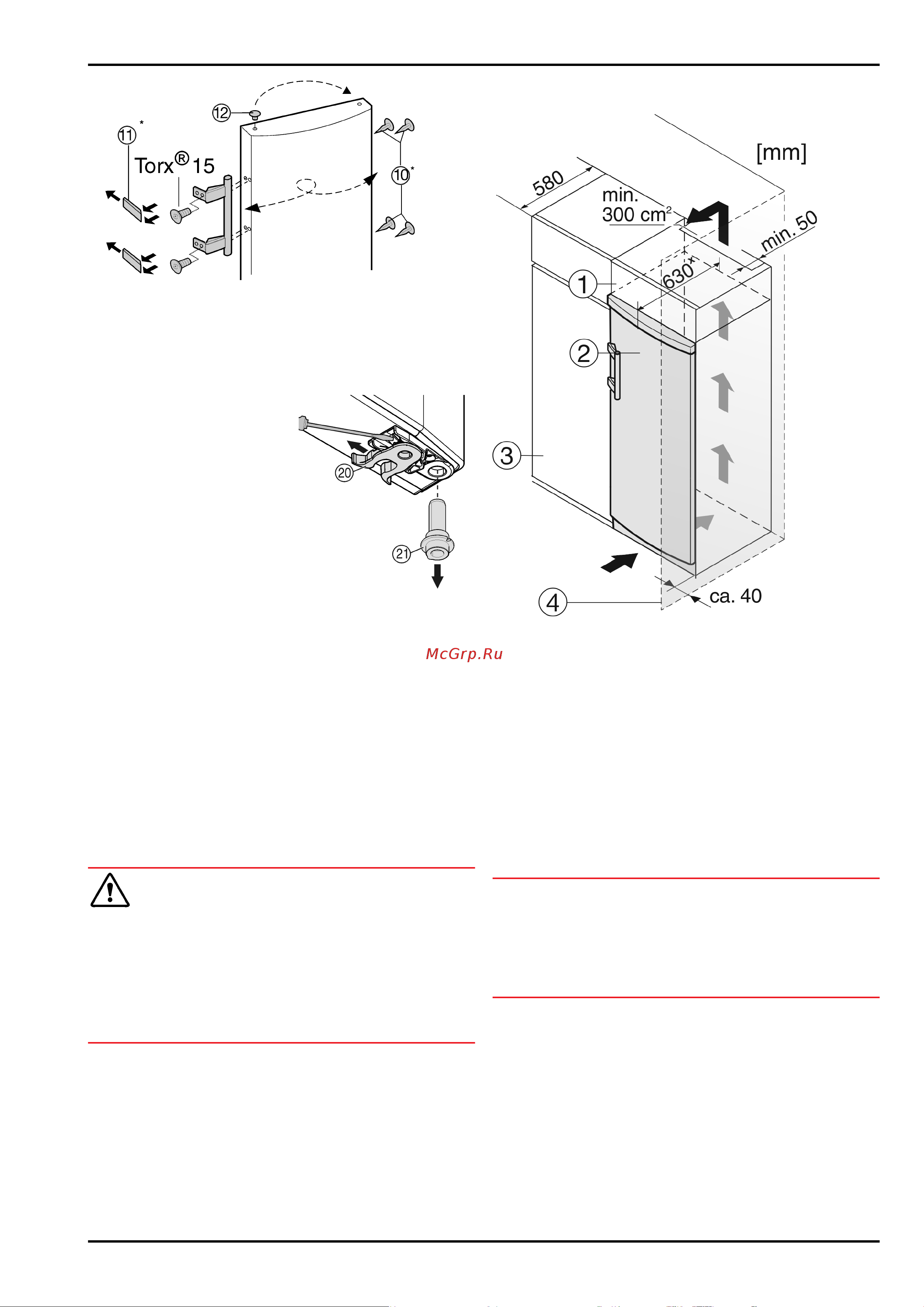

Fig. 8
u
Извлеките пробку
Fig. 8 (12)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку, пробку
Fig. 8 (10)
и прижимные
пластины
Fig. 8 (11)
.
u
При установке прижимных пластин следите за
правильной фиксацией.
u
переставить пружинный
зажим
Fig. 9 (20)
:
Нажмите вниз язычок
защелки, снимите с него
пружинный зажим.
u
Вдвиньте пружинный
зажим на новой стороне
шарнира до защелки-
вания.
u
Извлеките опорный
палец
Fig. 9 (21)
из втулки двери и
вставьте вместе с
шайбами на противопо-
ложную сторону. Язычок
защелки должен быть
направлен к внутренней
стороне двери, паз к
внешней стороне.
Fig. 9
u
Подвесьте верхнюю часть двери на опорный палец
Fig. 7 (9)
.
u
Поверните нижнюю часть двери и вставьте опорный
палец
Fig. 9 (21)
в опорный кронштейн. При необходи-
мости покрутите опорный палец, чтобы он смог заско-
чить.
u
Вкрутите фиксирующий винт
Fig. 5 (1)
внизу в опорный
палец и затяните (с моментом 4 Нм).
u
При необходимости выровняйте дверцы через два
продольных паза в опорном кронштейне параллельно
корпусу устройства. Для этого выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Закрутите опорные кронштейны/пальцы моментом
4 Нм).
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 10
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стена
x
В устройствах, в комплект поставки которых входят
пристенные распорки, размер увеличивается на 35 мм
(см. 4.2 Установка устройства) .
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 10 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 10 (1)
.
При комбинировании с кухонными шкафами лубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 10 (3)
. Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи-
тельно передней стенки кухонного шкафа.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал глубиной не менее 50 мм
по всей ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 10 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
