Turbo 300 серый [4/9] Установка и монтаж
![Turbo 300 (2Т) бежевый [4/9] Установка и монтаж](/views2/1849185/page4/bg4.png)
Технические характеристики для бойлеров с одним теплообменником

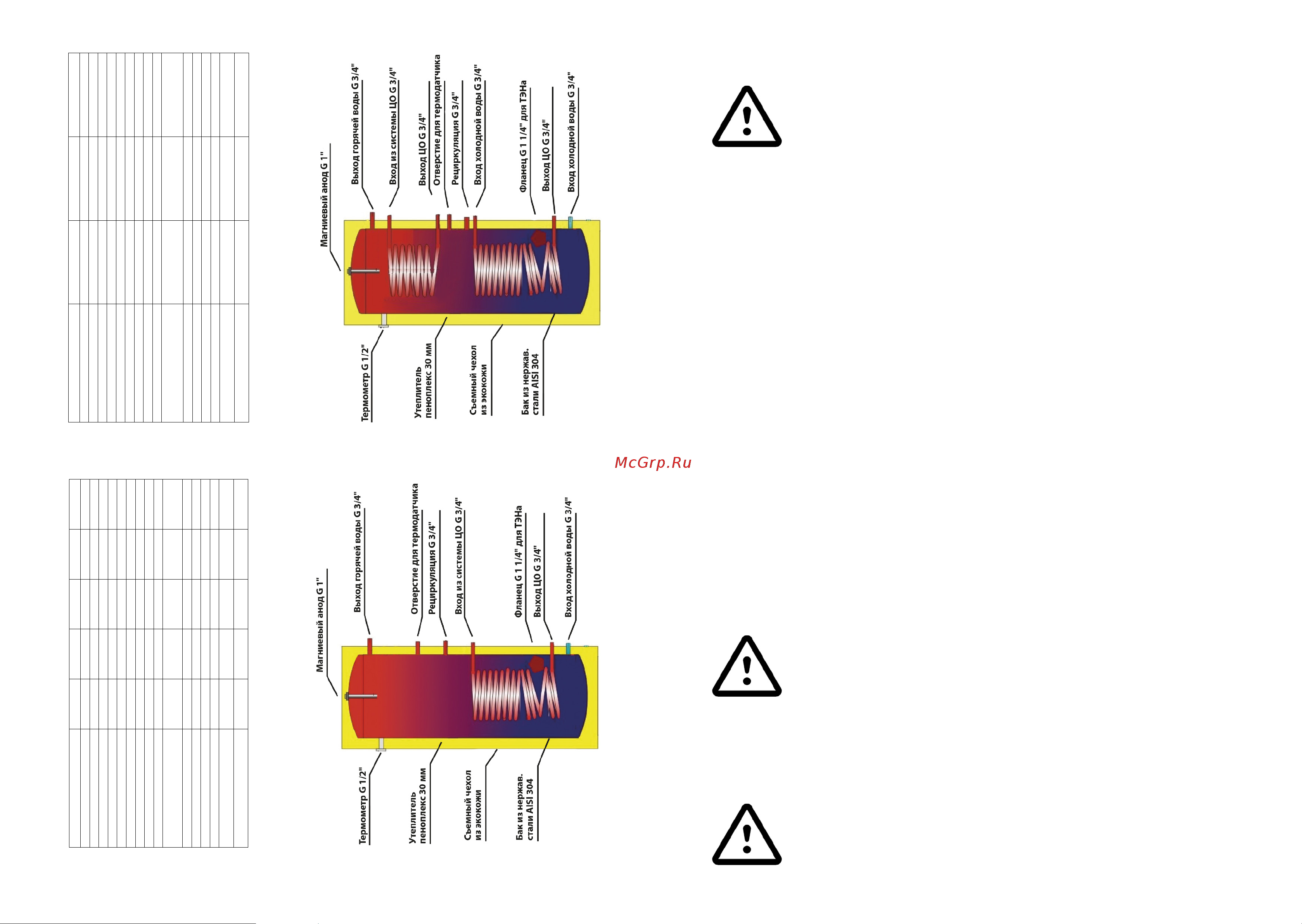

Схема расположения основных элементов бойлера с одним теплообменником
Технические характеристики для бойлеров с двумя теплообменниками
Схема расположения основных элементов бойлера с двумя теплообменниками
3. Ввод вэксплуатацию
ВНИМАНИЕ! ПЕРВИЧНЫЙ ВВОД В ЭКСПЛУАТАЦИЮ ДОЛ-
ЖЕН ОСУЩЕСТВЛЯТЬСЯ СПЕЦИАЛИСТОМ СЕРВИСНОЙ
ОРГАНИЗАЦИИ.
После подключения оборудования к системе водоснабжения необходимо
сначала заполнить бойлер водой, после чего обеспечить подачу теплоносите-
ля втеплообменник бойлера или подачу электропитания наТЭН.
Монтаж баков должен производиться только квалифицированными специа-
листами, квалификация которых должна быть подтверждена соответствующи-
ми аттестатами либо дипломами, позволяющими им производить монтаж и пу-
ско-наладочные работы систем отопления и ГВС, работающих под избыточным
давлением. В случае, если монтаж произведен неквалифицированными специ-
алистами, вы рискуете получить некорректно работающую систему отопления
и ГВС, система может выйти из строя в силу неквалифицированного монтажа. В
такой ситуации завод-изготовитель не несет гарантийных обязательств по обо-
рудованию и вправе снять гарантию.
С точки зрения появления отложений, энергии готовности и бактериоло-
гии, оптимальная температура воды в бойлере 60-65˚С.
3.1Меры предосторожности
Нагреватели косвенного нагрева серии Турбо предназначены для экс-
плуатации при максимальном рабочем давлении воды 6атм идавлении при
испытаниях 10атм. При нестабильном давлении в системе центрального во-
доснабжения или регулярных скачках давления доуровня более 6,4атм необ-
ходимо использовать редуктор давления на входе в нагреватель или входа
воды изцентрального водоснабжения.
ДЛЯ ПРЕДОТВРАЩЕНИЯ ОБИЛЬНОГО НАКИПЕОБРАЗОВА-
НИЯ НЕОБХОДИМО ПОДДЕРЖИВАТЬ ТЕМПЕРАТУРУ ГОРЯ-
ЧЕЙ ВОДЫ ВБОЙЛЕРЕ НАУРОВНЕ НЕБОЛЕЕ 65 ˚С
3.2 Установка имонтаж
Накопительный водонагреватель косвенного нагрева рекомендуется уста-
навливать внепосредственной близости ктеплогенератору.
ВНИМАНИЕ! ПРИ УСТАНОВКЕ БОЙЛЕРА ОБЯЗАТЕЛЬНО
ПРОИЗВОДИТЬ ЗАЗЕМЛЕНИЕ ВОИЗБЕЖАНИЕ ОБРАЗОВА-
НИЯ ЭЛЕКТРОКОРРОЗИИ, СВЯЗАННОЙ СВОЗДЕЙСТВИЕМ
БЛУЖДАЮЩИХ ТОКОВ
На ножке водонагревателя установлен
болт с гайкой для заземления!
4. КонструкциябойлерапредусматриваетвозможностьустановкиэлектроТЭНа,который
служитдлядополнительногонагревасанитарнойводыкаксовместностеплоносителем,
такисамостоятельновслучаяхневозможностинагреваводыоттеплоносителя.
5. Теплоизоляция–разборнаясекционнаяизоляцияизпенополиуретанатолщиной30мм,
обеспечивающаяминимальныепотеритепла.
6. Рециркуляция‐предназначенадляобеспеченияодинаковойтемпературыводывбакеи
контуреГВС,атакжедлясохранениятемпературыгорячейводыпередточками
потребления.
7. Термометр‐позволяетконтролироватьтемпературугорячейводывбойлере.
8. Термогильзадляпогружногодатчикатемпературы,позволяетподключитьблок
автоматикидляконтролянагреваводывемкости.
Вп.2исправитьтаблицытехническиххарактеристик
Техническиехарактеристикидлябойлеровсоднимтеплообменником
Тип Турбо 100 Турбо 150 Турбо 170 Турбо 200 Турбо 300
Объем, л 100 150 170 200 300
Способ установки напольный напольный напольный напольный напольный
Вес нетто, кг. 25 30 34 39 51
Высота бака, мм 900 1200 1300 1550 1900
Диаметр бака без изоляции, мм 460 460 460 460 460
Диаметр бака в изоляции, мм 520 520 520 520 520
Количество теплообменников, шт. 1 1 1 1 1
Площадь теплообменника, м2 0,7 0,9 1,1 1,4 1,71
Мощность теплообменника, кВт 21,0 27,0 31,0 35,0 40,0
Мощность ТЭНа, кВт
2,5
устанав-ся
дополнительно
2,5
устанав-ся
дополнительно
3,0
устанав-ся
дополнительно
3,0
устанав-ся
дополнительно
3,0
устанав-ся
дополнительно
Максимальное давление бака, Бар 6 6 6 6 6
Максимальное давление ТО, Бар 6 6 6 6 6
Максимальная температура воды, ˚С 80 80 80 80 80
Магниевый анод да да да да да
Время нагрева воды в бойлере
теплообменником с 10 до 60 ˚С, мин*
19 22 23 25 30
Производительность горячей воды
при 45 ˚С (л/ч)*
385 755 900 955 1420
*
Мощность,времянагреваипроизводительностьуказанаприпараметрахподачитеплоносителятемпературой80˚С
Техническиехарактеристикидлябойлеровсдвумятеплообменником
Тип Турбо 170 Турбо 200 Турбо 300
Объем, л 170 200 300
Способ установки напольный напольный напольный
Вес нетто, кг. 36 42 55
Высота бака, мм 1300 1550 1900
Диаметр бака без изоляции, мм 460 460 460
Диаметр бака в изоляции, мм 520 520 520
Количество теплообменников, шт. 2 2 2
Площадь теплообменника, м2 2,0 2,4 3,0
Мощность теплообменника, кВт 51,5 54,5 60,0
Мощность ТЭНа, кВт
3,0
устанав-ся
дополнительно
3,0
устанав-ся
дополнительно
3,0
устанав-ся
дополнительно
Максимальное давление бака, Бар 6 6 6
Максимальное давление ТО, Бар 6 6 6
Максимальная температура воды, ˚С 80 80 80
Магниевый анод да да да
Время нагрева воды в бойлере
теплообменником с 10 до 60 ˚С, мин*
23 25 30
Производительность горячей воды
при 45 ˚С (л/ч)*
900 955 1420
*
Мощность,времянагреваипроизводительностьуказанаприпараметрахподачитеплоносителятемпературой80˚С
Вп.2вчертежахбойлеровизменитьразмерымагниевогоанодана1“
Вп.3«Вводвэксплуатацию»добавитьабзац:Монтажбаковдолженпроизводитьсятолько
квалифицированнымиспециалистами,квалификациякоторыхдолжнабытьподтверждена
соответствующимиаттестатамилибодипломами,позволяющимиимпроизводитьмонтажи
пуско‐наладочныеработысистемотопленияиГВС,работающихподизбыточнымдавлением.В
случае,еслимонтажпроизведеннеквалифицированнымиспециалистами,вырискуетеполучить
некорректноработающуюсистемуотопленияиГВС,системаможетвыйтиизстроявсилу
неквалифицированногомонтажа.Втакойситуациизавод‐изготовительненесетгарантийных
обязательствпооборудованиюивправеснятьгарантию.
Сточкизренияпоявленияотложений,энергииготовностиибактериологии,оптимальная
температураводывбойлере60‐65˚С.
Вп.3.1«Мерыпредосторожности»изменитьдавлениеводы8атмна6атм
Вп.3.2«Установкаимонтаж»послепричинвозникновенияблуждающихтоковдобавить:
Сопротивлениезаземлениябаковнедолжнопревышать3Ом,впротивномслучаевыне
сможетеобеспечитьбезопасностьвашегоздоровьяисохранностьоборудования.Толькотакое
сопротивлениеспособнопроизвестиотводоткорпусабакаблуждающихэлектрическихтоков,а
такжетоков,которыеспособныпоразитьчеловеческийорганизм.
Внимание!Будьтебдительныинепутайтезанулениесзаземлением!Этонеодноитоже!Ноль–
этоноль,аземля–этоземля.Требуйтеотмонтажнойорганизациипроведенияизмерений
заземляющегоконтураспредоставлениемсоответствующегопротокола,заверенногоподписью
ипечатьюаттестованнойорганизации.Доступкзаземляющейшинеобеспечиваетсясилами
заказчика.
Добавитьп.3.3«Коррозионнаястойкостьизделий»
1. Всебаки,которыеконструктивнооснащенымагниевымианодами,необходимоинспектировать
напредметцелостностимагниевогоаноданережеодногоразав6месяцев.Еслианод
поврежден(дажечастично),егонеобходимозаменить.
76
