Turbo 300 серый [5/9] Выход из строя водонагревателя по причине электрокоррозии не является гарантийным случаем
![Турбо-Тех Турбо 150 [5/9] Выход из строя водонагревателя по причине электрокоррозии не является гарантийным случаем](/views2/1849185/page5/bg5.png)

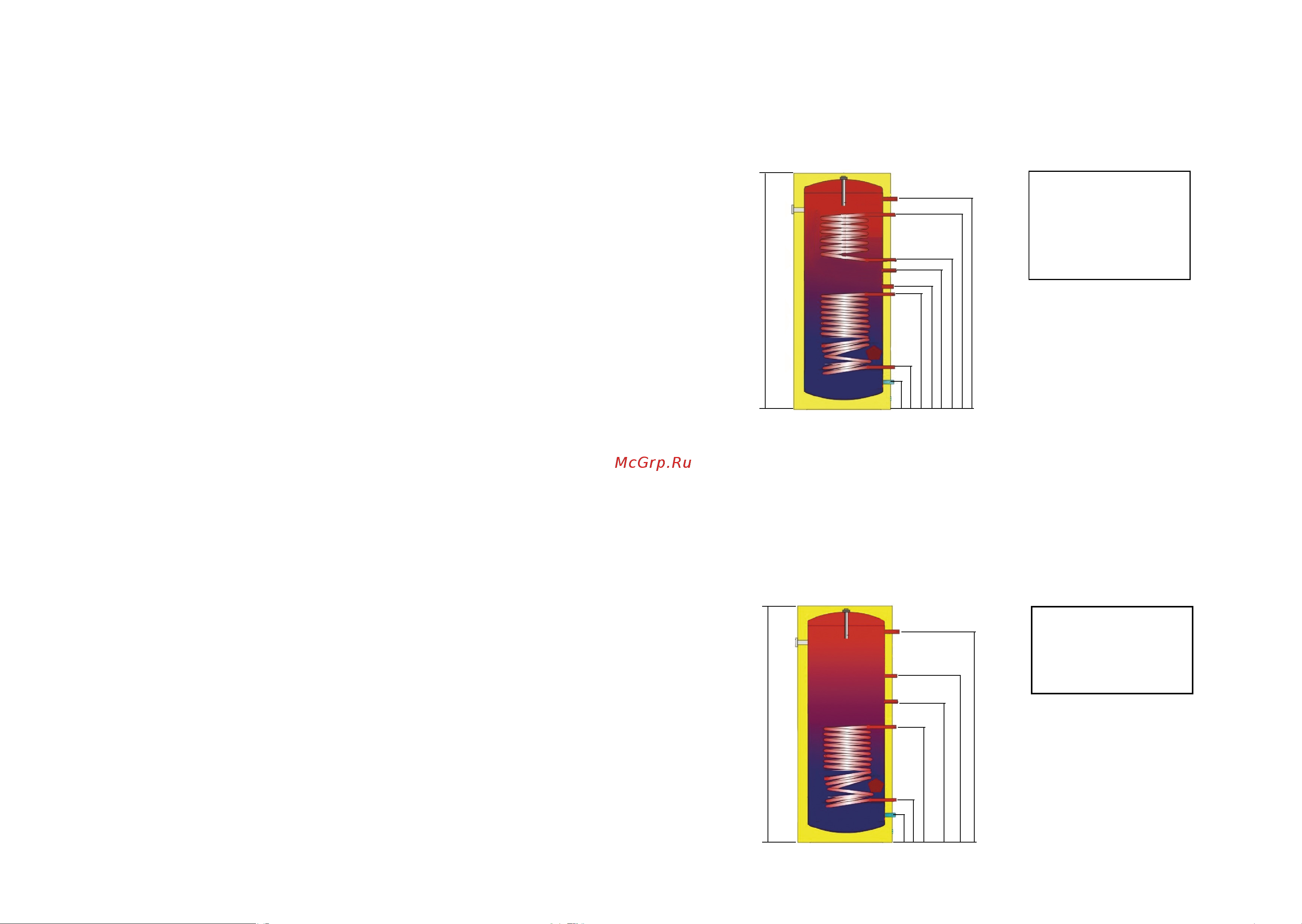

В
1
2
3
4
5
6
7
8
С
D
E
F
G
H
I
А
Раструб №1 3/4ʺ наружная
Раструб №2 3/4ʺ наружная
Раструб №3 3/4ʺ наружная
Раструб №4 3/4ʺ наружная
Раструб №5 гильза глубиной
150 мм, внутренний диаметр 12 мм
Раструб №6 3/4ʺ наружная
Раструб №7 3/4ʺ наружная
Раструб №8 3/4ʺ наружная
Размеры, мм А В С D E F G H I
Турбо 200/2Т 1550 170 225 473 598 648 723 968 1390
Турбо 300/2Т 1900 170 225 580 625 670 720 965 1780
В
1
2
3
4
5
6
С
D
E
F
G
А
Раструб №1 3/4ʺ наружная
Раструб №2 3/4ʺ наружная
Раструб №3 3/4ʺ наружная
Раструб №4 3/4ʺ наружная
Раструб №5 гильза глубиной
150 мм, внутренний диаметр 12 мм
Раструб №6 3/4ʺ наружная
Размеры, мм А В С D E F G
Турбо 100 900 170 225 370 425 475 690
Турбо 150 1200 170 225 370 545 595 990
Турбо 170 1300 170 225 420 620 670 1090
Турбо 200 1550 170 225 473 723 773 1390
Турбо 300 1900 170 225 580 945 995 1780
Причины возникновения блуждающих токов:
1. Если стояк металлический, авдоме установлены пластиковые трубы, томе-
таллосвязь между ними ибойлером теряется, разрывается имеющийся потен-
циал, что приводит кобразованию блуждающих токов.
2. Еще одна частая причина – разные потенциалы двух металлов, находя-
щихся вконтакте. Наиболее активно токи возникают при соседстве металла
инержавеющей стали.
Внешне электрокоррозия проявляется образованием темных пятен неболь-
шого диаметра наповерхности бака, приводящим к появлению сквозных
отверстий размером сиголку.
Сопротивление заземления баков не должно превышать 3 Ом, в противном
случае вы не сможете обеспечить безопасность вашего здоровья и сохран-
ность оборудования. Только такое сопротивление способно произвести отвод
от корпуса бака блуждающих электрических токов, а также токов, которые спо-
собны поразить человеческий организм.
Внимание! Будьте бдительны и не путайте зануление с заземлением! Это не
одно и тоже! Ноль – это ноль, а земля – это земля. Требуйте от монтажной ор-
ганизации проведения измерений заземляющего контура с предоставлением
соответствующего протокола, заверенного подписью и печатью аттестованной
организации. Доступ к заземляющей шине обеспечивается силами заказчика.
Выход изстроя водонагревателя попричине электрокоррозии
неявляется гарантийным случаем!
Для правильной работы бойлера необходимо соблюдать следующие
условия:
1. Давление холодной воды навходе должно быть меньше или приблизитель-
но равным рабочему давлению бойлера. Впротивном случае, навходе необхо-
димо установить редукционный клапан.
2. Каждый бак, работающий под давлением в системе отопления и ГВС должен
быть оснащен группой безопасности (сбросной клапан устанавливается в двух
местах: в верхней точке бака для удаления парообразований в случае закипа-
ния системы, и в нижней точке бака для отведения жидкости).
3. Каждый бак и каждый его контур должен быть обеспечен установкой рас-
ширительного бака, настроенного надлежащим образом и по объему должен
быть не менее 10% от объема контура в который включен.
4. Первым шагом при установке бойлера является проведение проводки (во-
допроводной, электрической), вторым шагом – наполнение бойлера, только
после этого можно подключать к бойлеру электричество. Демонтаж должен
производиться вобратной последовательности.
5. Водонагреватель устанавливается только в вертикальном положении,
инеменее 400мм откотла истен для беспрепятственного монтажа иобслу-
живания.
6. Своевременно и квалифицированно осуществлять сервисное обслужива-
ние именять магниевый анод.
98
