ЧАСТЬ VII: ОБСЛУЖИВАНИЕ ТЕЛЕСКОПА
7.1 Юстировка (коллимация)
Юстировка — это процесс установки
соосности зеркал телескопа для
обеспечения корректной совместной
работы оптических элементов и
правильной фокусировки света в
окулярном узле. Вы можете проверить
юстировку телескопа, если наведете
слегка расфокусированный телескоп на
звезду. Поместите звезду точно в центр
поля зрения и немного расфокусируйте
изображение. Если условия
наблюдений хорошие, звезда примет
форму размытого диска, окруженного
серией концентрических колец. Если
кольца симметричны относительно
дифракционного кружка (рис. 7.1a), то
юстировка телескопа не требуется.
Устройство юстировки входит в комплект
поставки. Это пластиковый колпачок
с небольшим отверстием в центре,
он устанавливается в фокусер вместо
окуляра. Назовем этот аксессуар
«юстировочный колпачок».
Юстировка — несложная процедура, которая проводится следующим образом:
Снимите крышку с трубы телескопа и загляните внутрь трубы. Вы увидите
главное зеркало, закрепленное тремя зажимами под углом 120°, а в верхней
части трубы — маленькое овальное вторичное зеркало, закрепленное на опоре
и имеющее наклон в 45° относительно фокусера внутри трубы телескопа
(рис. 7.1b).
Вторичное зеркало юстируется тремя маленькими винтами, окружающими
стопорный винт в центре. Главное зеркало регулируется тремя юстировочными
винтами, расположенными на задней части трубы телескопа. Три стопорных
винта, находящиеся рядом с юстировочными винтами, предназначены для
фиксации установленного положения зеркала (рис. 7.1c).
-

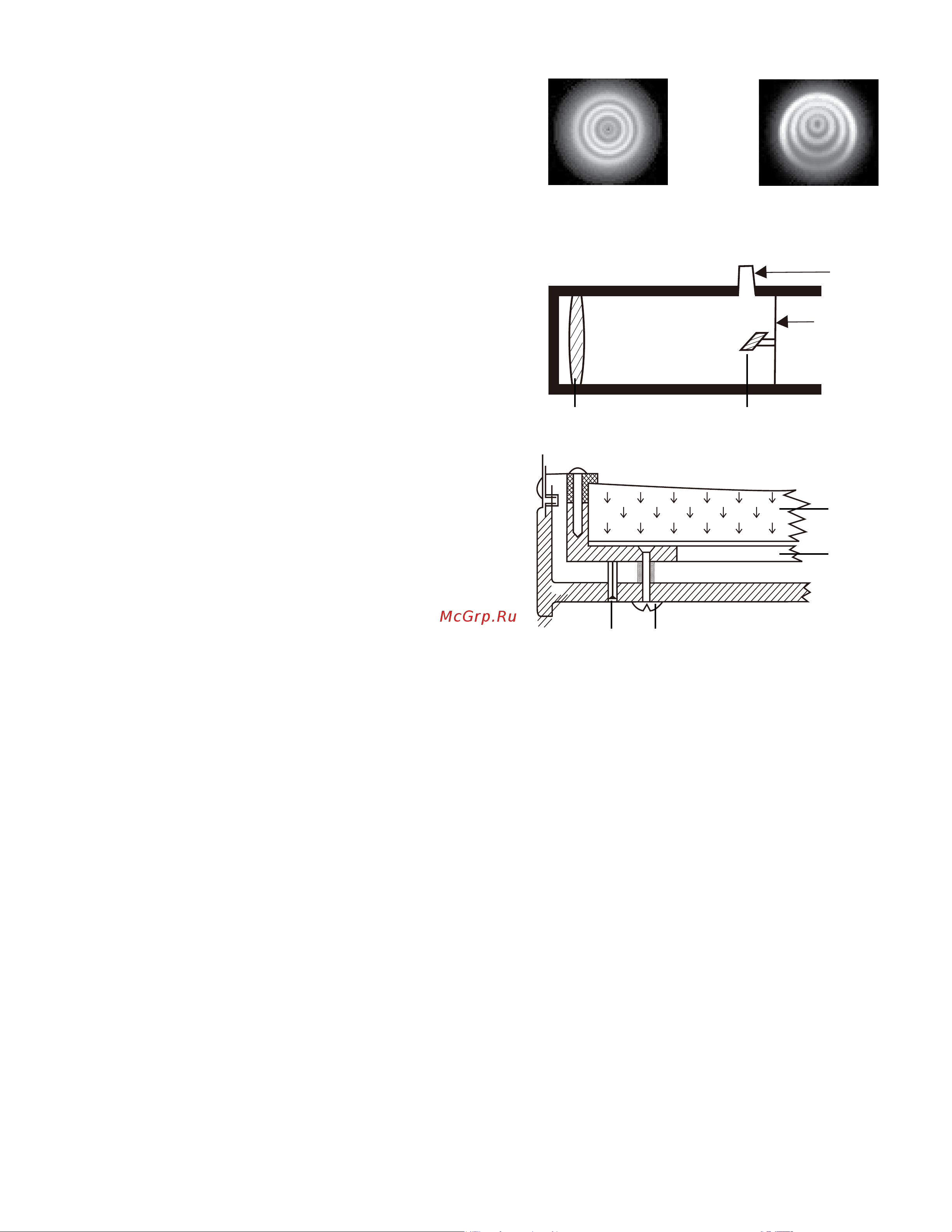

Рис. 7.1a
Юстировка
не требуется
Требуется
юстировка
Фокусер
Главное зеркало
Главное
зеркало
Оправа
главного
зеркала
Стопорный
винт
Юстировочный
винт
Вторичное зеркало
Опора
вторичного
зеркала
Рис. 7.1b
Рис. 7.1c
