ЧАСТЬ II: ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

2.1 Панель управления

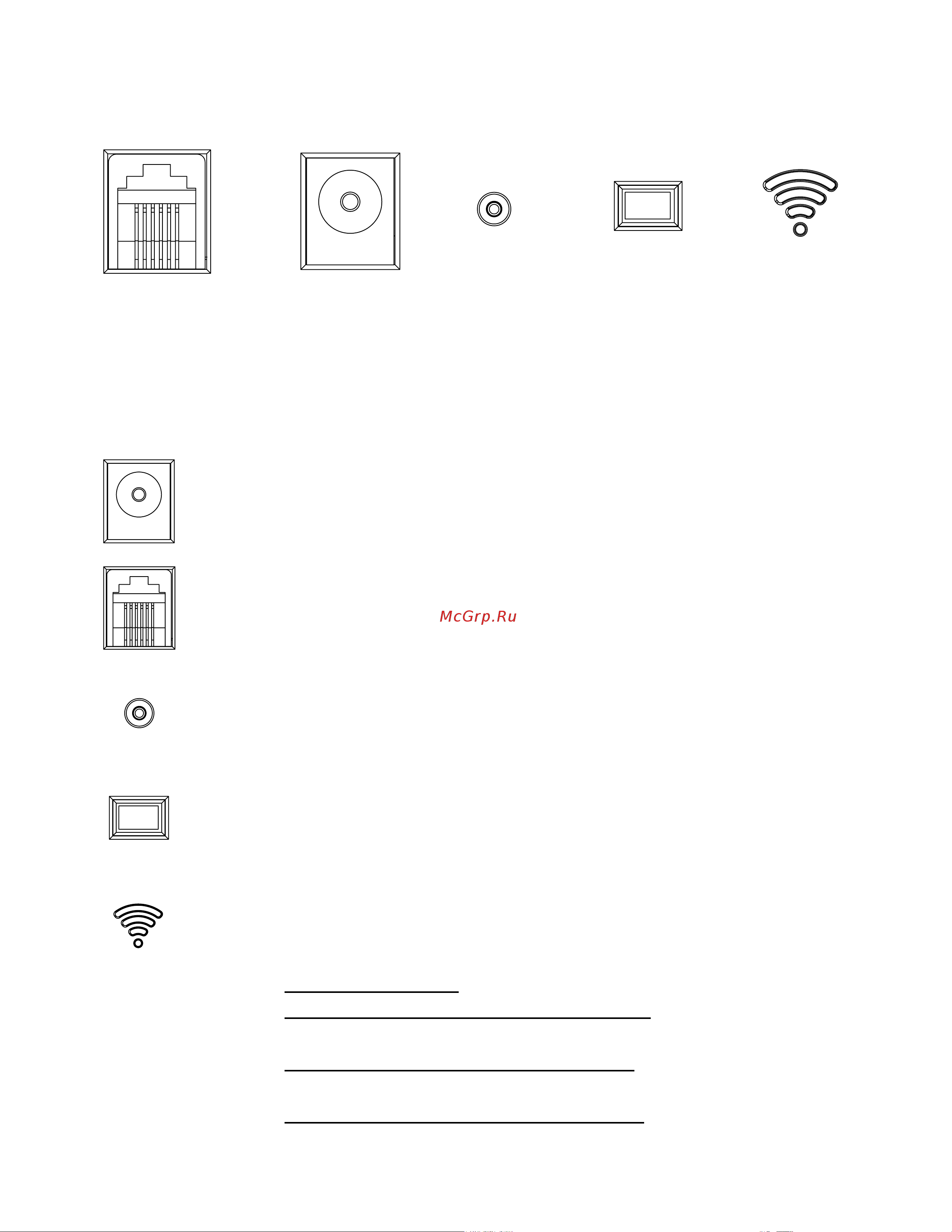

На рисунке ниже показана панель управления монтировки:

2.2 Элементы панели управления

POWER (Питание): разъем внешнего источника питания. Для

питания монтировки можно использовать 8 батареек типа АА

или внешний источник питания.

HAND CONTROL (Пульт управления): 6-контактный разъем

RJ-12 для подключения пульта управления SynScan.

SNAP (Спуск затвора цифровой камеры): стереоразъем для

подключения к разъему управления затвором фотокамеры.

Интерфейс позволяет использовать пульт управления SynScan

для управления автоматической съемкой.

ON/OFF Switch (Переключатель Вкл/Выкл): включение и

выключение питания монтировки и пульта управления.

Power LED (Индикатор питания): показывает состояние

питания монтировки и передает информацию о других

функциях.

1. Индикатор горит: встроенный Wi-Fi-модуль неактивен.

2. Однократное прерывистое мигание: встроенный Wi-Fi-

модуль активен.

3. Двукратное прерывистое мигание: произошло подключение

к встроенному Wi-Fi-модулю.

4. Трехкратное прерывистое мигание: режим обновления

прошивки.

Hand Control

(Пульт управления)

Power

(Питание)

SNAP (Спуск затвора

цифровой камеры)

(Вкл)

OFF

(Выкл)

LED (Светодиодный

индикатор питания)

Рис. 2.1
