Юстировка главного зеркала
На задней части трубы телескопа
есть 3 больших болта и 3 маленьких
винта. Большие болты являются
регулировочными (юстировочными), а
маленькие — стопорными (рис. 7.1f).
Ослабьте большие болты на несколько
оборотов. После этого, смотря в фокусер,
проведите рукой перед телескопом. Вы
должны увидеть отражение своей руки.
Цель этого заключается в том, чтобы
определить, что необходимо сделать для
юстировки главного зеркала. Вам надо
определить точку, в которой отраженное
вторичное зеркало расположено ближе
всего к краю главного зеркала (рис. 7.1g).
Когда вы найдете эту точку, остановитесь
и удерживайте руку в том же
положении, а в это время проверьте,
есть ли под этой точкой в другом
торце телескопа юстировочный винт.
Если такой винт есть, ослабьте его
(поверните винт влево) для регулировки
положения главного зеркала. Если
соответствующего винта нет, найдите
юстировочный винт, расположенный
напротив этой точки, и затяните его.
Так вы постепенно приведете зеркало в
положение, показанное на на рис. 7.1.h
Рекомендуется проводить юстировку
главного зеркала вдвоем — один
человек смотрит в фокусер и дает указания другому, в каком направлении
поворачивать винты.
После наступления темноты выйдите из помещения и наведите телескоп
на яркую звезду. Установите окуляр высокой кратности (например, 10 мм) в
фокусер и поместите звезду в центр поля зрения окуляра. Теперь проверьте
юстировку телескопа по изображению звезды (рис. 7.1a). При необходимости
повторите процедуру юстировки главного зеркала (рис. 7.1h) так же, как вы это
делали днем.
После того, как юстировка завершена, затяните стопорные винты для фиксации
положения.

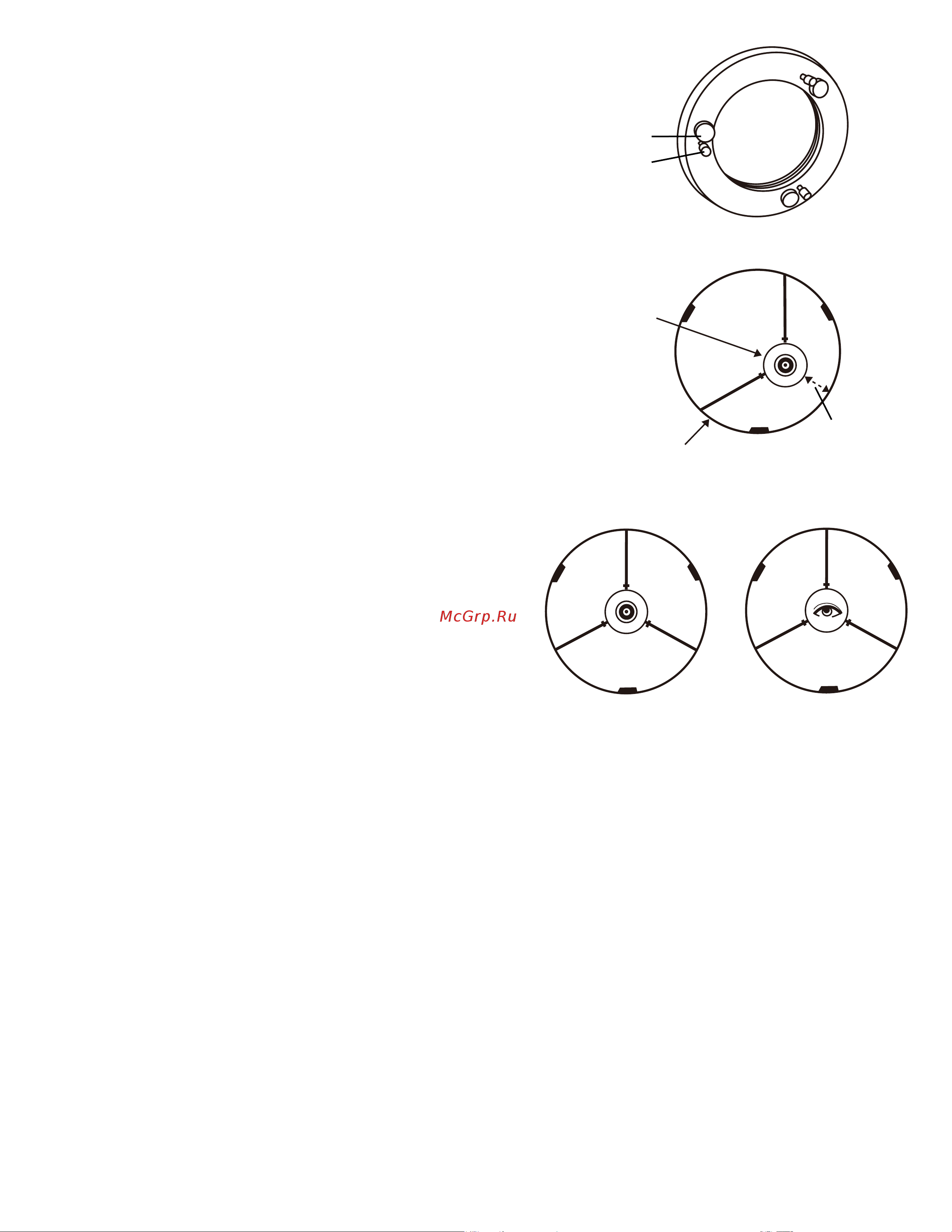

Рис. 7.1f
Рис. 7.1g
Рис. 7.1h
Регулировочный
болт
Стопорный винт
Вторичное
зеркало
Главное
зеркало
Остановитесь
и держите
свою руку
здесь
Оба зеркала имеют
правильную юстировку
при наблюдении
через юстировочный
колпачок
Оба зеркала
имеют правильную
юстировку при
наблюдении
глазом в фокусер
