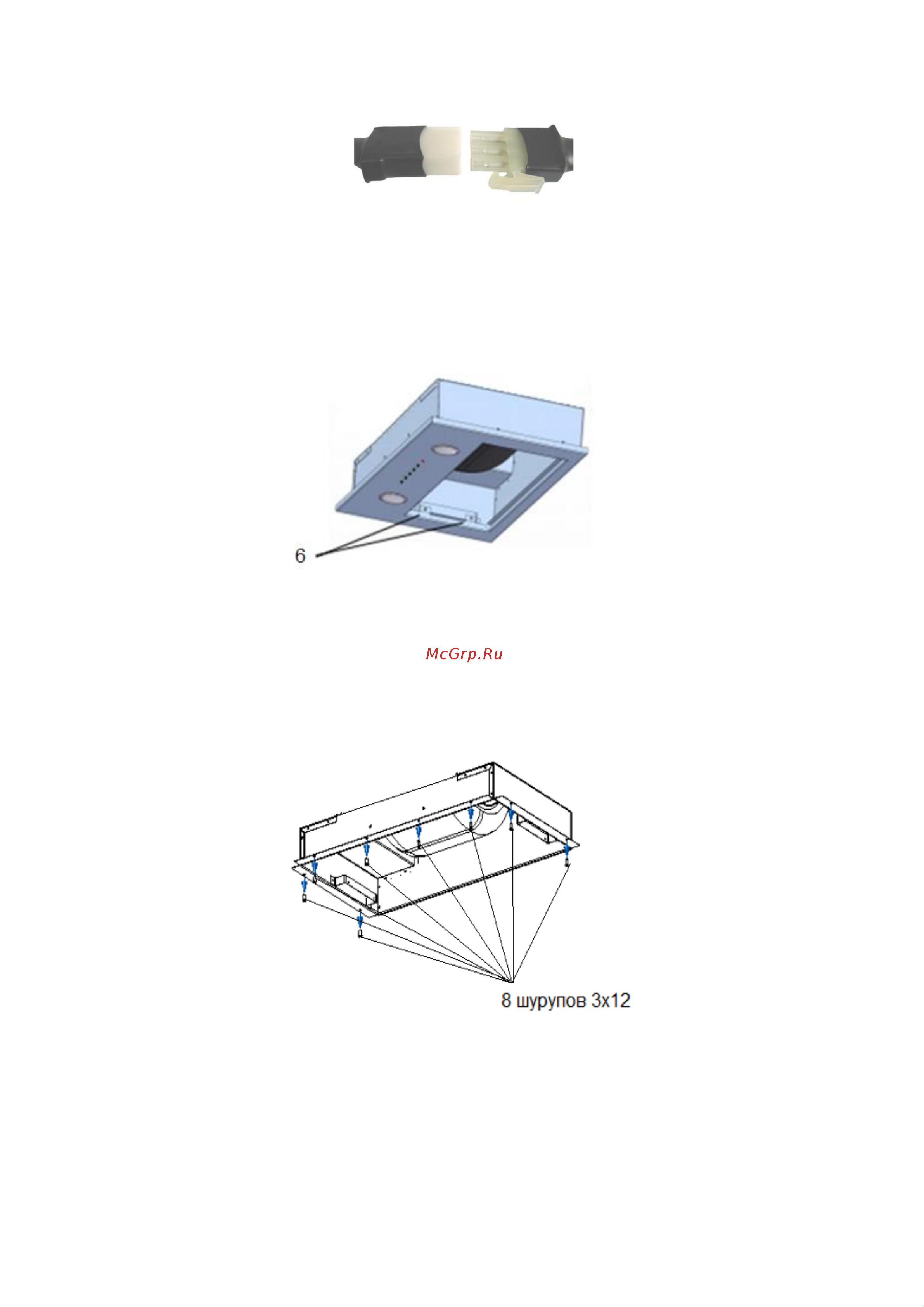

2. Отключите кабель, соединяющий панель управления с турбиной вытяжки (рис.

3).

Рис. 3

3. Открутите с внутренней стороны четыре винта (5) (рис. 1) (два слева и два

справа) для того чтобы снять маскирующий экран с корпуса вытяжки (рис. 1) и

открыть отверстия для крепления корпуса к шкафу (рис. 4).

Рис. 4

4. После снятия маскировочного экрана, привинтите корпус вытяжки (рис. 5) к

шкафу с помощью восьми шурупов (4) (рис. 1), сохраняя минимальное расстояние 65

см между нижним краем вытяжки и поверхностью для приготовления пищи на плите

(рис. 6).

Рис. 5

5. Прикрутите маскирующий экран к корпусу с помощью четырех винтов (5) (рис.

1) с внутренней стороны (рис. 4).

6. Подключите кабель, соединяющий панель управления с турбиной вытяжки (рис.

3).
