Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в самом конце сборки.

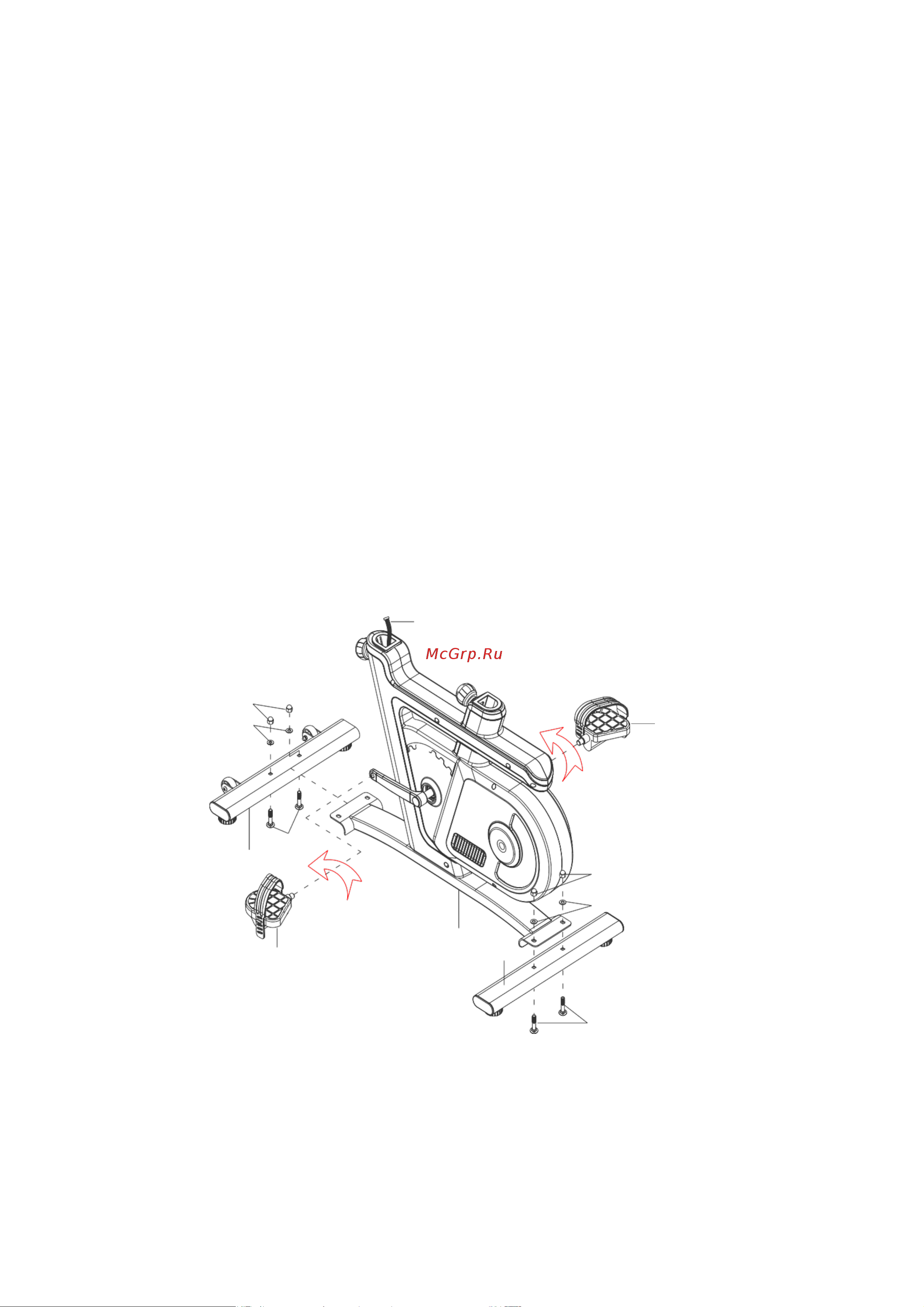

Шаг 1. Крепление передней/задней опоры и правой/левой педалей

Прикрепите передний стабилизатор (4) к передней части основной рамы (1) с

помощью двух болтов M8 × 45 (35), двух шайб Ø 8 × Ø 20 × 1,5 (36) и двух гаек M8

(37). Затяните гайки. Прикрепите задний стабилизатор (5) к задней части основной

рамы (1) с помощью двух болтов M8 × 45 (35), двух шайб Φ 8 × Φ 20 × 1,5 (36) и двух

гаек M8 (37). Затяните гайки. Шатуны и педали отмечены буквой «R» для правой

стороны и «L» для левой. Вставьте вал левой педали (20) в резьбовое отверстие в

левом шатуне. Поверните вал педали рукой против часовой стрелки до плотного

прилегания. Примечание: НЕ поворачивайте вал педали по часовой стрелке, так как

это приведет к срыву резьбы. Затяните вал педали левой педали (20) с помощью

многофункционального шестигранного инструмента с крестовой отверткой. Вставьте

вал правой педали (21) в резьбовое отверстие в правом шатуне. Поверните вал педали

рукой по часовой стрелке до плотного прилегания. Затяните вал педали правой

педали (21) с помощью многофункционального шестигранного инструмента с

крестообразной отверткой.
