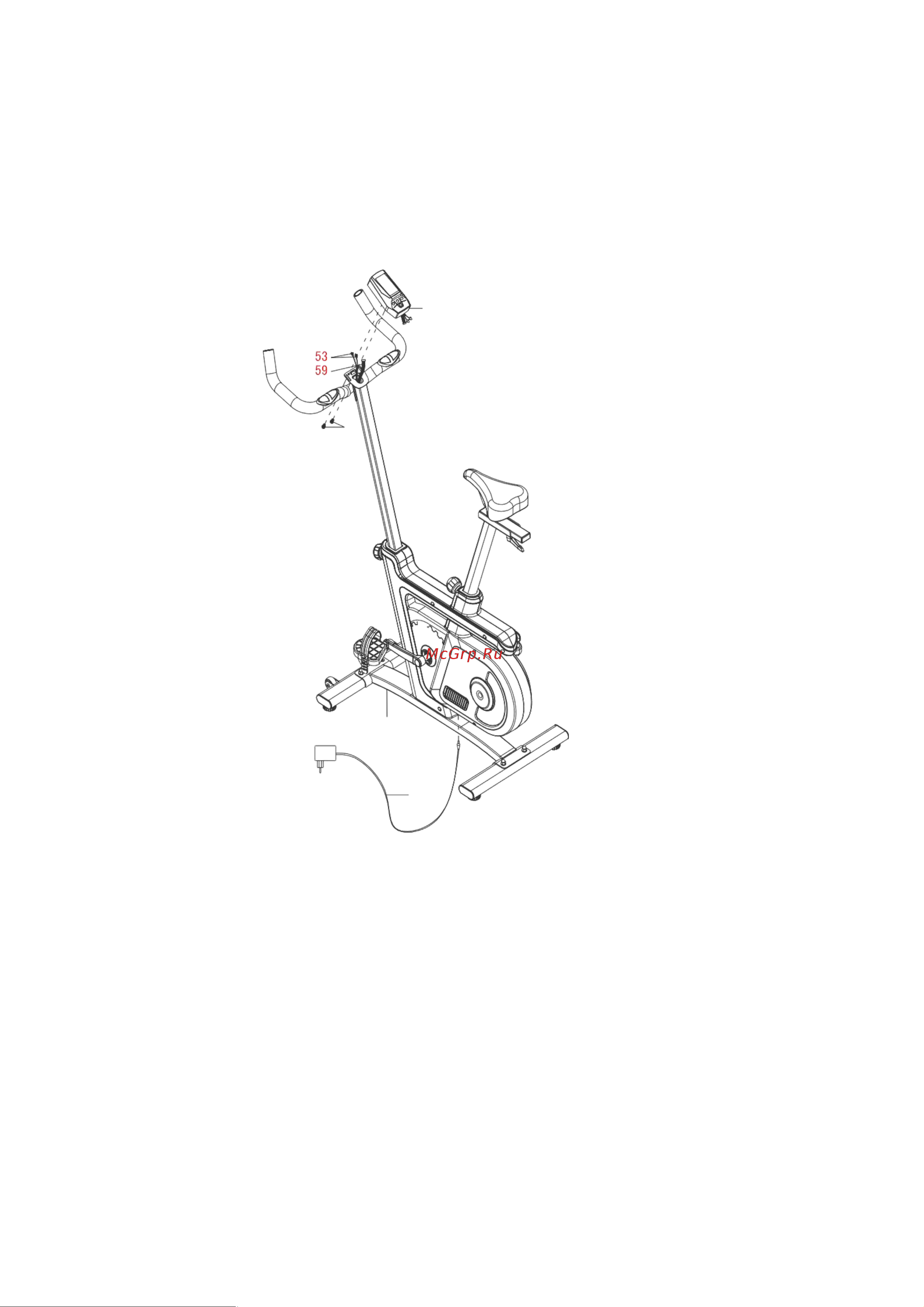

Шаг 4. Крепление консоли
Снимите два болта M5 × 10 (64) с консоли (10). Подсоедините провод датчика
удлинителя (59) и провода датчика пульса (53) к проводам, идущим от консоли (10).
Вставьте провода в переднюю стойку, затем прикрепите консоль (10) к верхнему концу
передней стойки (3) с помощью двух снятых болтов
M5 × 10 (63). Затяните болты. Наконец, вставьте адаптер (47) в велосипед
СБОРКА ЗАВЕРШЕНА
