ПОДСОЕДИНЕНИЕ СЕТЕВОГО ШНУРА

-14-

www.maunfeld.ru

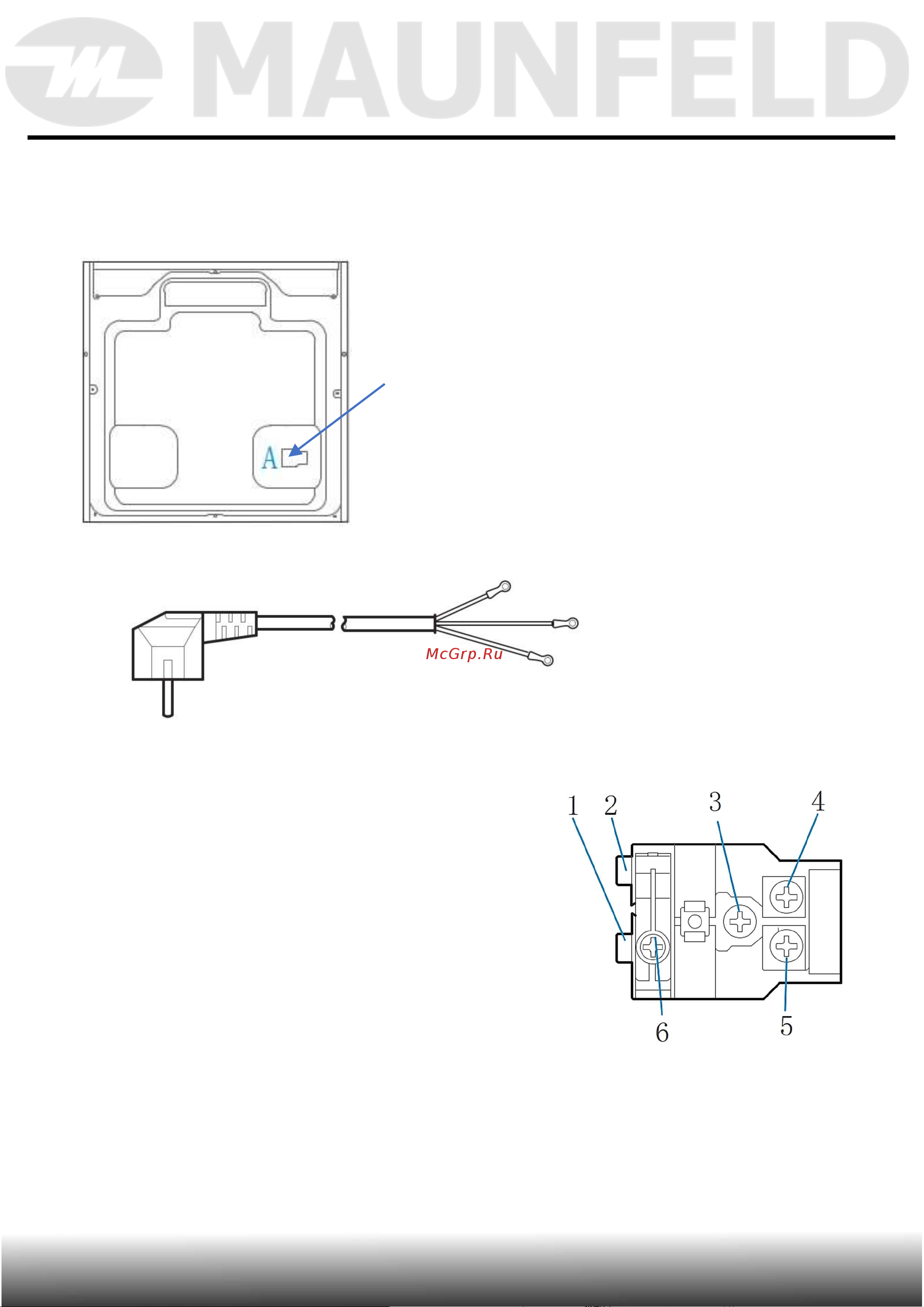

Позиция «A» показывает положение

закрытой клеммной коробки на задней

стороне корпуса прибора*.

Клеммная коробка

Сетевой шнур

Фаза

(коричневый)

Земля

(жёлто-зелёный)

Ноль

(синий)

Задняя панель

прибора

Порядок подсоединения:

❶ Отключите питание. С помощью

маленькой плоской отвёртки

откройте защёлки 1 и 2.

❷ С помощью крестовой отвёртки

снимите винты 3, 4, 5 и 6.

❸ Установите новый шнур питания:

Жёлто-зелёный провод – клемма 3,

Коричневый провод – клемма 4,

Синий провод – клемма 5.
