Electrolux EWH 50 Centurio IQ 3.0 Silver [2/2] Устранение неполадок

Electrolux EWH 30 Centurio IQ 3.0 [2/2] Устранение неполадок

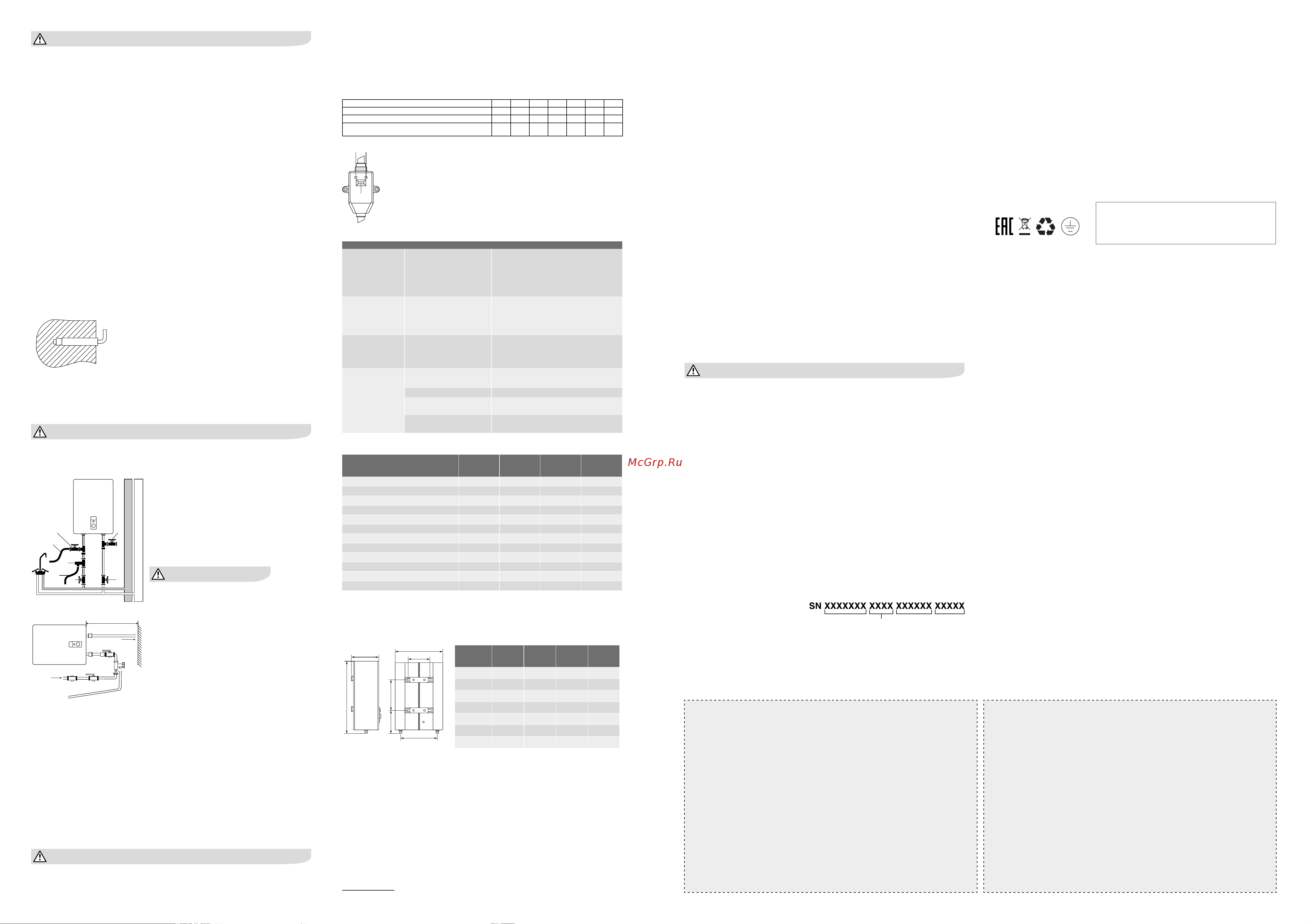

Через некоторое время прибор выходит из режима «Сопряжение». Если вы не успели за это время

провести подключение, необходимо режим «Сопряжение» запустить еще раз.

После успешной установки соединения с сетью индикатор WiFi будет постоянно гореть.

Если прибор ранее подключался к мобильным устройствам других пользователей, и вы не хотите,

чтобы они дальше управляли вашим прибором, произведите сброс настроек – войдите в меню,

выберете пункт Сброс настроек, нажмите ОК .

Сброс настроек Wi-Fi

Чтобы сбросить настройки сети одновременно нажмите кнопки Режима (2) и Времени (3)

на 10 секунд.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригиналь-

ные детали, предоставленные производителем, ко то рые мо гут вы дер жать вес на пол нен но го

во дой во до на гре ва те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь,

что крепление установлено надежно. В противном случае, электрический водонагреватель

может упасть со стены, что приведет к его повреждению или может стать причиной серьезных

травм. При выборе мест под отверстия для крепежных болтов удостоверьтесь, что с обеих

сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется

зазор не менее 0,2 м, а со стороны подключения труб не менее 0,5 м, для облегчения доступа

при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапор-

ных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой

очистки, для поступающей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность

(стену). Установка водонагревателей серии Centurio IQ 3.0 (Silver) существенно облегчается воз-

можностью установить их как вертикально, так и горизонтально в любом месте вашего дома, в

отапливаемом (!) помещении. Желательно установить водонагреватель как можно ближе к месту

использования горячей воды, поскольку чем меньше длина труб, тем меньше потери тепла. Как

показано на рис. 4а, при горизонтальной установке водонагревателя трубы подводки должны

быть расположены справа. При установке водонагревателя рядом со стеной, оставьте рекомен-

дованное свободное пространство для технического обслуживания. Не устанавливайте водо-

нагреватель на горизонтальной поверхности и вплотную к полу. После выбора места монтажа

определите места под два крепежных болта с крюками (в зависимости от спецификаций выбран-

ного изделия). Проделайте в стене два отверстия необходимой

глубины, соответствующие размеру крепежных болтов, вставьте

винты, поверните крюк вверх, плотно затяните гайки, а затем

установите на него электрический водонагреватель (см. рис. 3).

Если ванная комната слишком мала для установки водонагре-

вателя, он может быть установлен в любом другом помещении,

защищенном от попадания прямых солнечных лучей и дождя.

Однако для сокращения тепловых потерь в трубопроводе водо-

нагреватель следует устанавливать как можно ближе к месту

использования воды.

Подключение к водопроводу

Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

Подключение обратного предохранительного клапана: клапан следует устанавливать в месте

входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие

спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды).

Для установки гибкой подводки и клапана безопасности не рекомендуется использовать

дополнительные материалы, которые не входят в комплектацию водонагревателя.

В накидной гайке гибкой подводки имеется резиновая прокладка, которая обеспечивает

герметичность соединения подводки и клапана безопасности. При затягивании необходимо

исключить резкие рывковые усилия, а также ограничить момент затяжки 25-30 Н*м.

Во избежание протечек при подключении трубопровода

на концы резьбовых соединений следует установить

комплектные резиновые уплотнительные прокладки.

Если необходимо реализовать систему водоснабжения

на несколько водоразборных точек, используйте способ

соединения (см. рис. 4).

1.Тройники

2.Предохранительный клапан

3.Сливная трубка

4.Дренажный шланг

5.Вентили

При горизонтальной установке прибора, трубы подво-

да воды должны находиться спра ва, размещение трб

подвода слева недо пустимо!

Подключение к электрической сети

В с е в о д о н а г р е в а т е л и н а к о п и т е л ь н о г о т и п а с е р и и E W H

р а с с ч и т а н ы н а п о д к л ю ч е н и е к э л е к т р и ч е с к о й с е т и с

о д н о ф а з н ы м н а п р я ж е н и е м 2 2 0 / 2 3 0 В . П е р е д п о д к л ю 

ч е н и е м у б е д и т е с ь , ч т о п а р а м е т р ы э л е к т р о с е т и в м е с т е

п о д к л ю ч е н и я с о о т в е т с т в у ю т п а р а м е т р а м , у к а з а н н ы м н а

т а б л и ч к е с т е х н и ч е с к и м и д а н н ы м и п р и б о р а .

П р и у с т а н о в к е в о д о н а г р е в а т е л я с л е д у е т с о б л ю д а т ь

д е й с т в у ю щ и е п р а в и л а э л е к т р о б е з о п а с н о с т и .

П р и у с т а н о в к е в о д о н а г р е в а т е л я в в а н н о й к о м н а т е и л и

т у а л е т е с л е д у е т п р и н и м а т ь в о в н и м а н и е о г р а н и ч е н и я ,

с в я з а н н ы е с с у щ е с т в о в а н и е м з а п р е щ е н н о г о и з а щ и т н о 

го объ емов (пространств).

З а п р е щ е н н ы й о б ъ е м – это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер ти каль ны ми пло с

к о с т я м и п о о т н о ш е н и ю к в н е ш н и м к р а я м в а н н ы , у н и т а з а и л и д у ш е в о г о б л о к а и п л о с к о с т ь ю , р а с п о 

л о ж е н н о й н а д н и м и и л и н а д п о л о м , е с л и с а н т е х н и к а с м о н т и р о в а н а н а п о л у , н а в ы с о т е 2 , 2 5 м .

З а щ и т н ы й о б ъ е м – э т о п р о с т р а н с т в о , о г р а н и ч и в а ю щ и е г о р и з о н т а л ь н ы е п л о с к о с т и к о т о р о г о

с о в п а д а ю т с п л о с к о с т я м и з а п р е щ е н н о г о о б ъ е м а , а в е р т и к а л ь н ы е п л о с к о с т и о т с т о я т о т с о о т в е т 

с т в у ю щ и х п л о с к о с т е й з а п р е щ е н н о г о о б ъ е м а н а 1 м е т р .

Эксплуатация

Н а п о л н е н и е в о д о й

Для того, чтобы наполнить бак водой полностью необходимо:

 открыть кран горячей воды на смесителе

 открыть вентиль подачи воды в водонагреватель

 дождаться, когда из крана потечет вода

 закрыть кран горячей воды на смесителе и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода – бак заполнен водой полностью. Только после этого можно

подключить бак к электросети.

В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

П о д к л ю ч е н и е к э л е к т р о с е т и

Подключение к электросети производится только после наполнения водой (обратное может

привести к сгоранию нагревательного элемента и порче прибора).

Вставьте вилку водонагревателя в розетку, после этого загорится дисплей на панели управ-

ления. Это означает, что водонагреватель включен и на него подается питание. Выставите с

помощью регулировки температуры нагрева необходимый уровень нагрева воды от low до high.

Температура нагрева воды будет отображаться на дисплее по мере нагрева. Индикатор Eco –

ЭКОрежим, соответствует температуре нагрева 50 – 55 °С. Нагрев воды отключается автомати-

чески при достижении заданной температуры и включается для подогрева автоматически. Когда

температура воды достигнет заданной, нагрев прекратится. Режим половинной и полной мощно-

сти включается путем нажатия кнопки на панели управления.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей жилы, мм

1 1 1,5 2,5 2,5 4 6

Максимально допустимая длина кабеля при ука-

занном сечении, м

34,6 17,3 17,3 24,7 21,6 23 27

У с т а н о в к а т е м п е р а т у р ы

Температура воды в водонагревателе отображается на цифровом дисплее

(где он предусмотрен). С помощью ручки регулировки Вы можете настраивать

температуру нагрева до 75 °C.

УЗО (Устройство защитного отключения)

• 100% предотвращение поражения электрическим током.

• Следуйте инструкции по установке при подключении электронагревателя

аккумуляционного бытового.

• При подключении к электрической сети питания на лицевой стороне УЗО

загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2). Индикатор Power (1) будет

отключен.

• Для перезапуска УЗО нажмите кнопку (3).

Устранение неполадок

Отказы Причины Устранение

Индикация на дис-

плее отсутствует

Сработала защита УЗО.

Протестируйте УЗО, нажав кнопку «test». В

случае, если УЗО прошло тестирование,

нажмите на кнопку (3) перезапуска. В

случае, если тестирование не проходит,

свяжитесь со специалистами по техниче-

скому обслуживанию для осуществления

ремонта (см. рис. 5).

Не поступает вода

из крана горячей

воды

1. Подача воды по

водопроводу перекрыта.

2. Давление воды слишком

низкое.

3. Перекрыт впускной кран

водопровода.

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда

давление воды снова возрастет.

3. Откройте впускной кран водопровода

Температура, по-

даваемой горячей

воды, превышает

допустимый уро-

вень в 75

Отказ системы регулирова-

ния температуры. Нагрев не

отключается.

1. Необходимо немедленно выключить

водонагреватель из сети.

2. Свяжитесь со специалистами по

техническому обслуживанию для

осуществления ремонта.

На дисплее отобра-

жается ошибка E1

Не включен нагрев.

1. Проверьте плотно ли вставлена вилка в

розетку.

2. Увеличьте температуру нагрева.

Поврежден термостат. Обратитесь к сервисному специалисту.

Поврежден нагревательный

элемент.

Обратитесь к сервисному специалисту.

Неисправная электронная

плата.

Обратитесь к сервисному специалисту.

Технические характеристики

Параметры/Модель

EWH 30

Centurio IQ

3.0 (Silver)

EWH 50

Centurio IQ

3.0 (Silver)

EWH 80

Centurio IQ

3.0 (Silver)

EWH 100

Centurio IQ

3.0 (Silver)

Номинальный/полезный объем, л

30/28 50/47 80/73 100/92

Номинальная мощность, Вт

700/1300/2000 700/1300/2000 700/1300/2000 700/1300/2000

Номинальное напряжение, В~/Гц

230/50 230/50 230/50 230/50

Минимальное дваление воды, Па (бар)

80 000 (0,8) 80 000 (0,8) 80 000 (0,8) 80 000 (0,8)

Максимальное давление воды, Па (бар)*

600 000 (6) 600 000 (6) 600 000 (6) 600 000 (6)

Максимальная температура воды, °C

75 75 75 75

Время нагрева с 10 °С до 75 °С, ч**

1,2 1,9 3 3,8

Защита от поражения электрическим током

I класс I класс I класс I класс

Защита от влаги

IPX4 IPX4 IPX4 IPX4

Размеры прибора (ШхВхГ), мм

435x635x260 435x970x260 555x890x350 555x1075x350

Размеры упаковки (ШхВхГ), мм

690x505x290 1020x505x290 950x625x370 1135x625x370

Вес нетто / брутто, кг

11,2 / 13,2 15,5 / 17,6 21,1 / 23,9 24,1 / 27,1

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан.

Если давление в водопроводной сети превышает 6 бар (номинальное рабочее давление), необходима

установка понижающего редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях

окружающей среды.

Производитель оставляет за собой право на внесение изменений.

Габаритные размеры

Рис. 6

Параметры/

Литраж

30 50 80 100

A, мм 635 970 890 1075

B, мм 250 250 335 335

C, мм 435 435 555 555

D, мм 335 335 440 440

E, мм 280 550 430 600

F, мм 200 200 267 267

G, мм 196 196 196 196

Уход и техническое обслуживание

Примечание:

Перед обслуживанием всегда отключайте водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать

корпус мягкой тряпкой, либо влажной губкой, чтобы не нанести повреждения корпусу водона-

гревателя. Запрещается использование агрессивных химических средств.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на

внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала

эксплуатации провести техническое обслуживание силами квалифицированных специалистов,

которое должно включать в себя обязательную проверку наличия накипи на ТЭНе и внутрен-

ней полости водосодержащей емкости, а также состояние магниевого анода. В случае 30%

и более износа магниевого анода – анод необходимо заменить на новый, рекомендованный

производителем. По результатам осмотра водонагревателя при первом техническом обслужи-

вании, устанавливается периодичность регулярного, технического обслуживания, которого

необходимо придерживаться в течение всего периода эксплуатации прибора. Гарантийные

обязательства на водосодержащую емкость, нагревательный элемент при изношенном маг-

ниевом аноде (остаточный объем менее 30% от первоначального) аннулируются. Магниевый

анод является расходным материалом, и не подлежит замене по гарантии.

Ф.И.О. покупателя: .....................................................................................................................................

..............................................................................................................................................................................

Адрес: ...............................................................................................................................................................

..............................................................................................................................................................................

Телефон: ..........................................................................................................................................................

Код заказа: ....................................................................................................................................................

Дата ремонта: ..............................................................................................................................................

Сервисцентр: ................................................................................................................................................

Мастер:........... .................................................................................................................................................
