DEUTSCH TECHNISCHER PASS
Glaskeramikkochfeld
6. INSTALLATION
6.1 Auswahl der installationsrüstungen

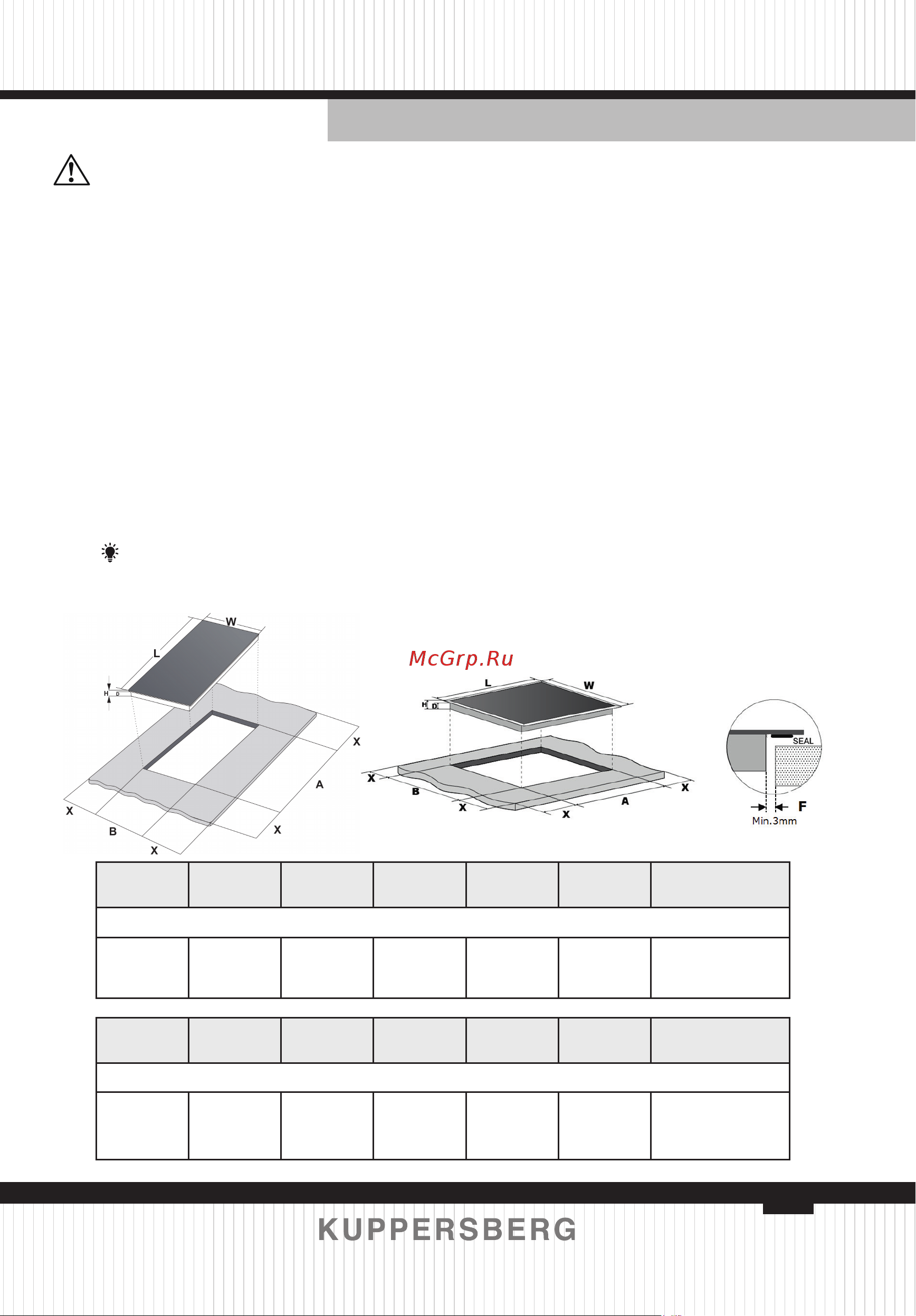

Schneiden Sie die Arbeitsäche gemäß den in der Zeichnung angegebenen
Abmessungen.
Schneiden Sie ein Loch in die Arbeitsäche (Arbeitsplatte) gemäß den in der
Abbildung gezeigten Maßen.
Lassen Sie für die Installation und den Betrieb rund um das Loch mindestens 5
cm Freiraum.
Stellen Sie sicher, dass die Dicke der Arbeitsäche (Arbeitsplatten) mindestens
30 mm beträgt. Um einen elektrischen Schlag und das Auftreten einer erheblichen
Verformung der Arbeitsäche aufgrund der Wärmestrahlung des Kochfelds zu
vermeiden, sollten Sie Arbeitsplatten aus hitzebeständigen Materialien wählen
(nicht imprägniertes Holz und ähnliche faserige oder hygroskopische Materialien
sollten nicht als Arbeitsäche verwendet werden). Siehe das Bild unten:
Hinweis. Um die Sicherheit zu gewährleisten, muss der Abstand zwischen
den Seiten des Kochfelds und der Innenseite der Arbeitsplatte mindestens 3 mm
betragen.
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
Die folgenden Abmessungen gelten für 2-Zonen-Modelle
520 50 45 265+5
-0
Die folgenden Abmessungen gelten für 5-Zonen-Modelle
770 520 50 45 750+5
-0
490+5
-0
mindestens
100
490+5
-0
mindestens
100
2
8
8
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
