62
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Варочная панель
6. УСТАНОВКА
6.1 Выбор монтажного
оборудования

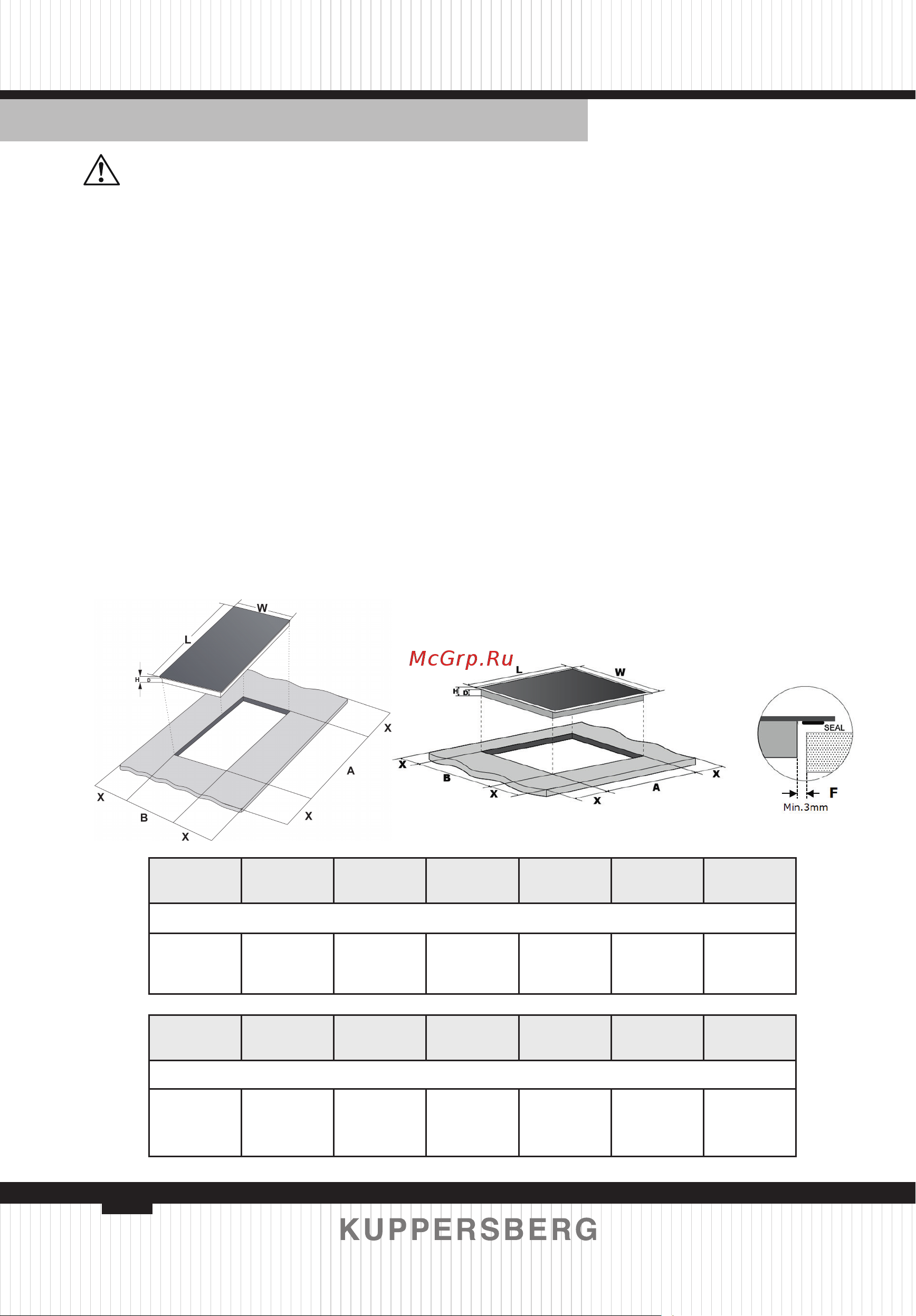

Вырежьте в рабочей поверхности
(столешнице) отверстие в соответствии
с размерами, показанными на рисунке.
Для установки и эксплуатации во-
круг отверстия следует оставить сво-
бодное пространство шириной не ме-
нее 5 см.
Убедитесь в том, что толщина ра-
бочей поверхности (столешницы) со-
ставляет не менее 30 мм. Чтобы пре-
дотвратить поражение электрическим
током и возникновение значитель-
ной деформации рабочей поверхно-
сти вследствие теплового излучения
варочной панели, следует выбирать
столешницы, изготовленные из термо-
стойких материалов (непропитанная
древесина и аналогичные волокни-
стые или гигроскопичные материалы
не должны использоваться в качестве
рабочей поверхности). См. рисунок
ниже:
Примечание. Для обеспечения без-
опасности расстояние между боковы-
ми сторонами варочной панели и вну-
тренними поверхностями столешницы
должно составлять не менее 3 мм.
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
Приведенные ниже размеры относятся к 2-зонным моделям
50 45 265+5
-0
Приведенные ниже размеры относятся к 5-зонным моделям
770 520 50 45 750+5
-0
490+5
-0
не менее
100
не менее
100
490+5
-0
8
8
2
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
520
