УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов COMFY FHD WIFI KIT
13
⌂
Содержание
1. Выберите тип и место для установки вызывной панели.
2. Наклейте форму для точного монтажа на место установки в соотвествии с выбранным ти-
пом установки.
3. Просверлите необходимые отверстия в стене для крепежной пластины или углового кре-
пления.
4. Подключите провода, строго соблюдая соответствующую схему подключения.
5. Отрегулируйте громкость звука и выберите тип сигнала (если это необходимо) с помощью
подстроечного резистора и переключателя под резиновой заглушкой на задней стороне
устройства.
6. Зафиксируйте вызывную панель на крепежной пластине винтом снизу.
7. Установите защитный козырек.
УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ

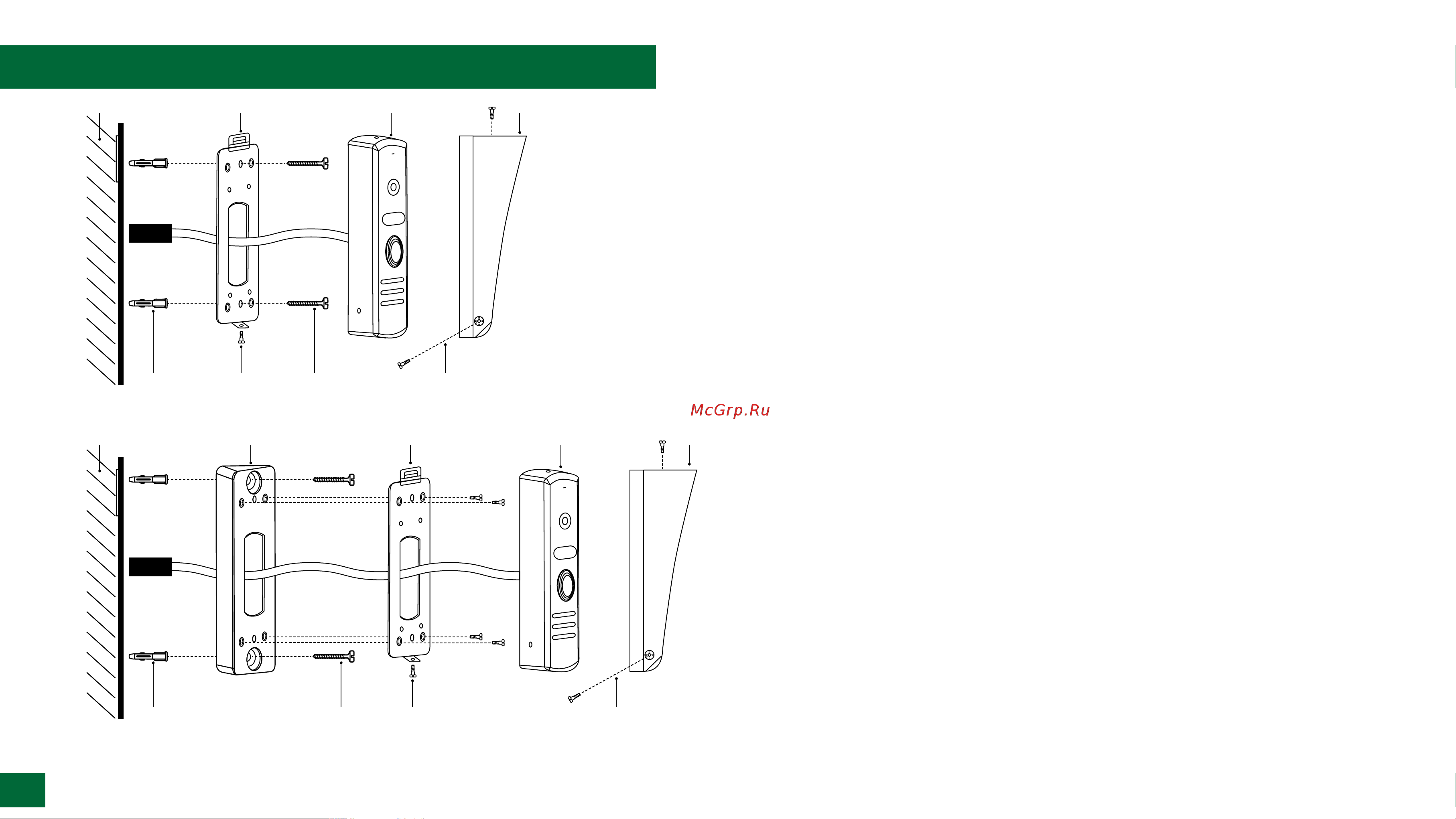

Рис. 8 Фронтальная установка вызывной панели
Рис. 9 Установка панели под углом 30°
Стена Крепежная пластина Панель Козырек
Стена Крепежная пластинаУгловое крепление Панель Козырек
Дюбель Винт Саморез Винт для крепления козырька
Дюбель ВинтСаморез Винт для крепления козырька
