УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов COMFY FHD WIFI KIT

⌂

 Содержание

СХЕМЫ ПОДКЛЮЧЕНИЯ

Электромагнитный замок

Видеорегистратор (опция)

Блок питания видеокамеры (опция)

Электромеханический замок

Блок питания

замка

Блок питания

замка

Вызывная панель

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Серый –

Синий –

Монитор

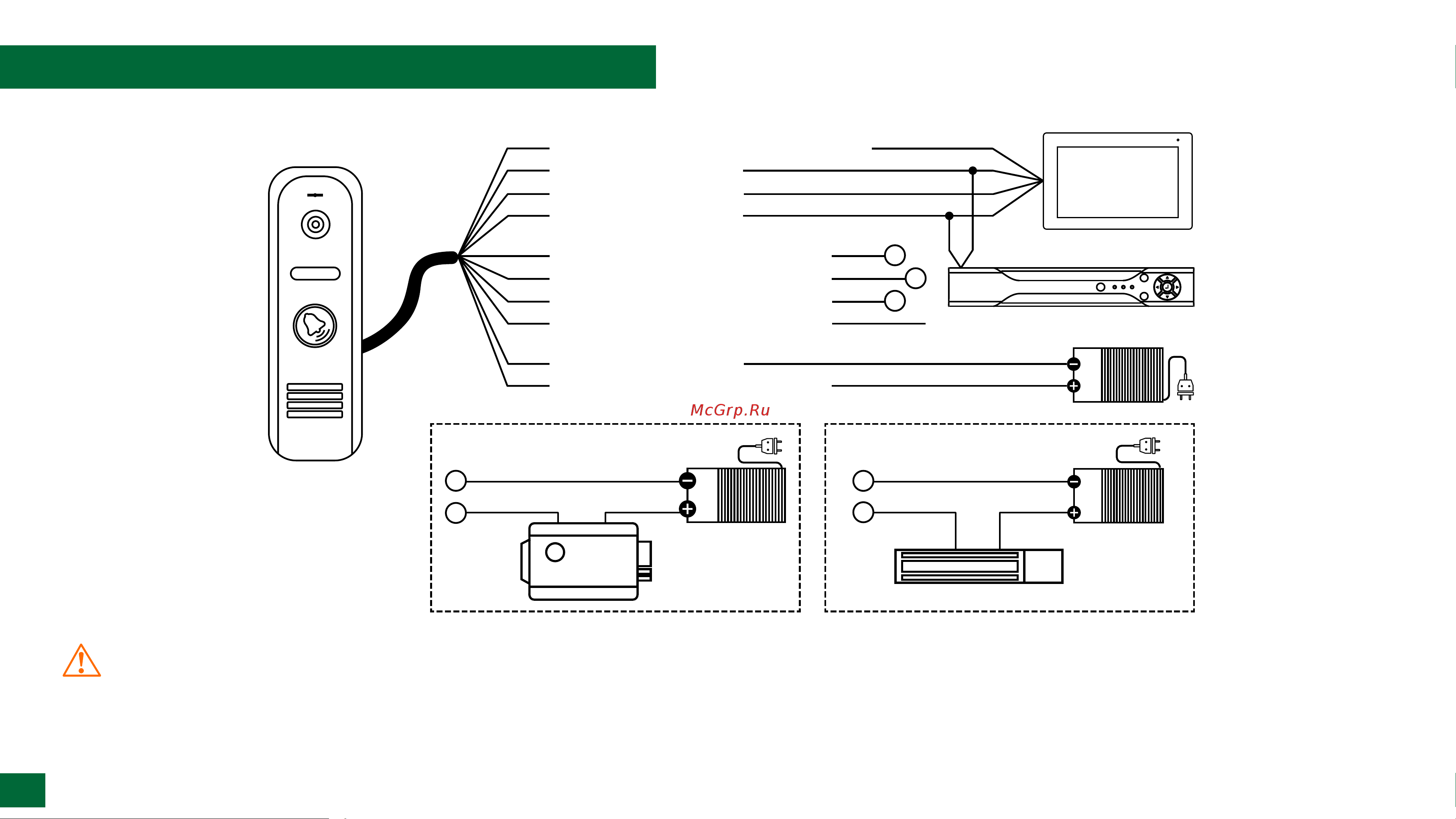

Рис. 15 Схема стандартного подключения замков

и видеорегистратора к вызывной панели

ВНИМАНИЕ!

1. Вызывная панель может быть подключена к контроллеру системы контроля и управления до-

ступом (СКУД).

2. Для защиты вызывной панели параллельно замку в обратной полярности рекомендуется уста-

навливать защитный диод 1N4004 или аналогичный.

3. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок пита-

ния DC 12 В (мин. 300 мА) к синему и серому проводам.
