УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
15
⌂
Вернуться в раздел "Содержание"

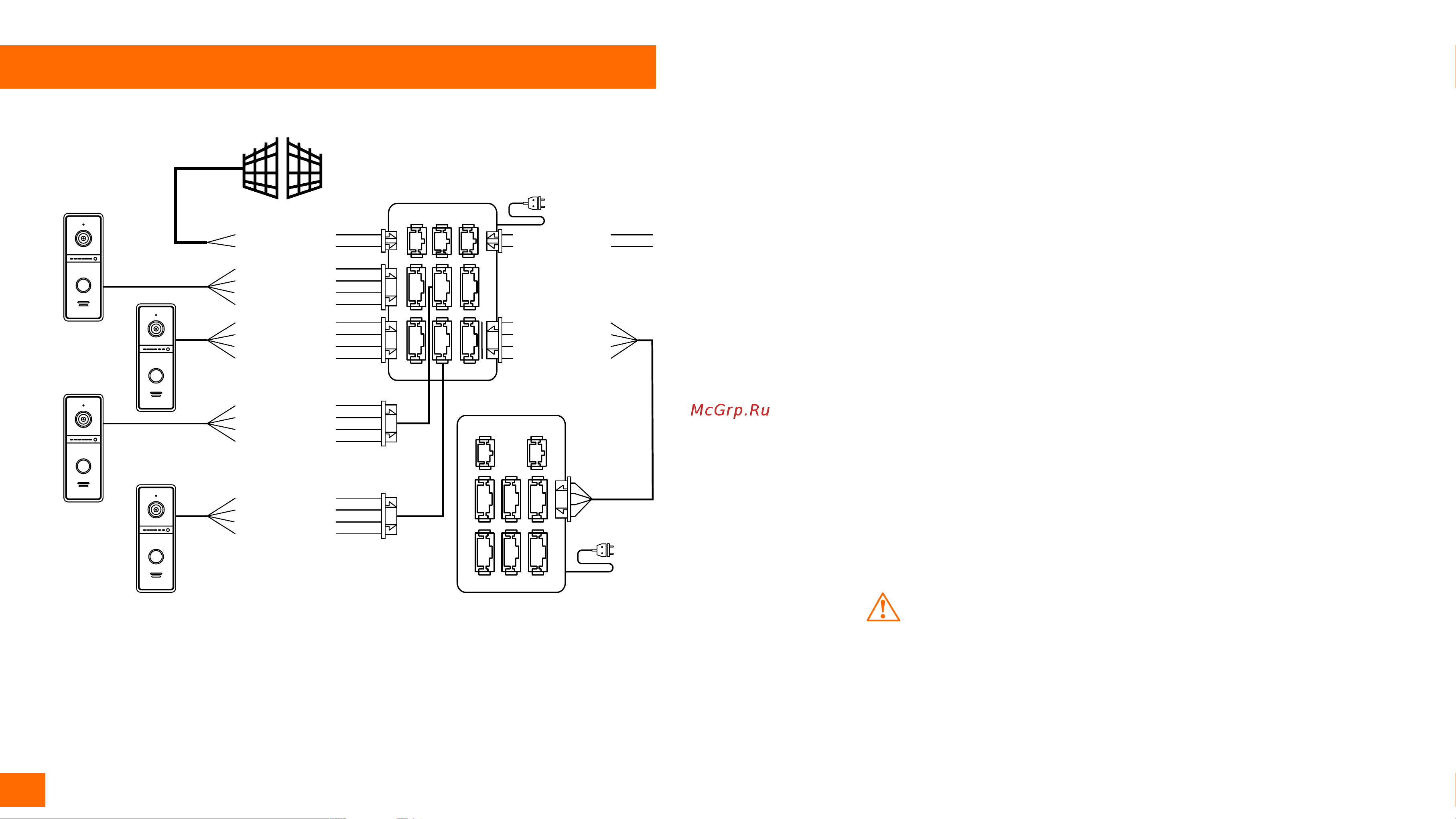

Рис. 11 Схема подключения видеодомофона MAGIC 7C с индивидуальными вызывными панелями
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВОРОТА | ЗАМОК
ГЛАВНЫЙ МОНИТОР
ДОПОЛНИТЕЛЬНЫЙ МОНИТОР
Красный –
Аудио
Белый –
Общий
Черный – Сигнал
Желтый –
Видео
Черный – Н.Р.
Красный – Питание
Черный – Общий
Красный – HOOK
Красный – Питание
Белый –
Аудио
Черный – Общий
Желтый –
Видео
Красный – Питание
Белый –
Аудио
Черный – Общий
Желтый –
Видео
Красный – Питание
Белый –
Аудио
Черный – Общий
Желтый –
Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
ВЫЗЫВНАЯ
ПАНЕЛЬ 1
ВЫЗЫВНАЯ
ПАНЕЛЬ 2
ВЫЗЫВНАЯ
ПАНЕЛЬ 3
ВЫЗЫВНАЯ
ПАНЕЛЬ 3
AC 100~240В
AC 100~240В
ВНИМАНИЕ!
1. При наличии нескольких мониторов в системе, на главном мониторе в меню "Параметры" уста-
навливается тип монитора "Главный", а на дополнительных – "Дополнительный"
2. Вызывные панели подключаются только к Главному монитору с типом монитора "Главный". Если к
дополнительному монитору подключить вызывные панели, то они работать не будут.
3. Если суммарное токопотребление подключаемых к монитору видеокамер или аудиотрубок пре-
вышает 300 мА или, из-за удаления устройств от монитора, появляется просадка по напряжению,
то для их питания рекомендуется использовать отдельный внешний источник питания, который
приобретается отдельно.
