ПРОГРАММИРОВАНИЕ И ЭКСПЛУАТАЦИЯ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7C
37
⌂
Вернуться в раздел "Содержание"

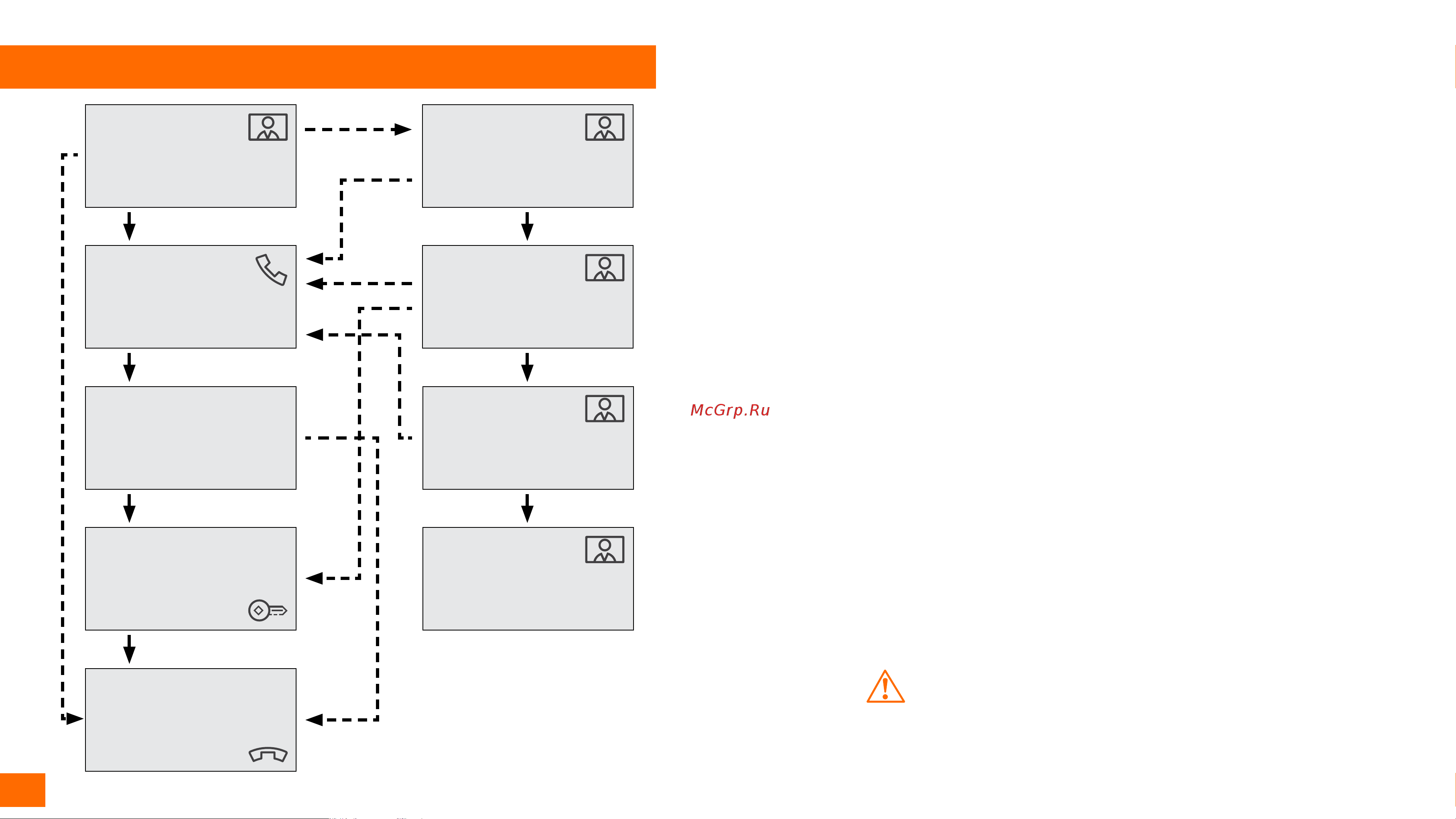

МОНИТОРИНГ И ОТКРЫТИЕ ЗАМКА|ВОРОТ
Используйте кнопку
Мониторинг
для просмотра видео
с Панели 1
Нажмите кнопку
Начать разговор
для принудительного
начала аудиосвязи
Нажмите кнопку
Мониторинг
повторно для просмотра
видео с Панели 3 | Камеры 2
Нажмите кнопку
Мониторинг
повторно для просмотра
видео с Панели 4 | Камеры 3
Нажмите кнопку
Мониторинг
повторно для просмотра
видео с Панели 2 | Камеры 1
Разговор с Посетителем
(максимальная
продолжительность
120 секунд)
Чтобы открыть замок | ворота
нажмите и удерживайте
2 секунды кнопку
Открыть
Для завершения мониторинга
нажмите кнопку
Завершить разговор
Макс. время мониторинга –60 сек.
Для возврата
в режим Ожидания
нажмите кнопку
Мониторинг еще раз
ВНИМАНИЕ!
1. Переключение между каналами мониторинга осуществляется только по активным портам. Пор-
ты активируются в одноименном меню.
2. Если Вы используете несколько домофонов в параллели, то режим мониторинга также доступен
на всех подключенных устройствах.
